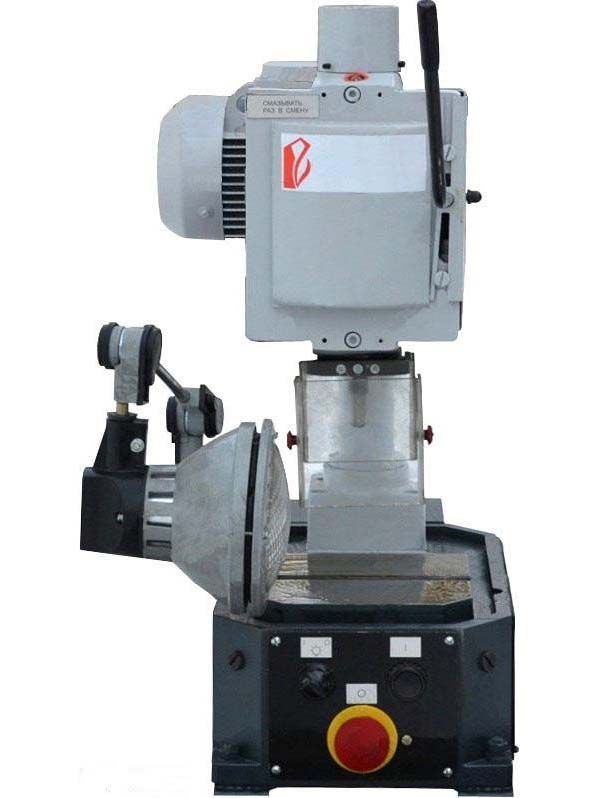

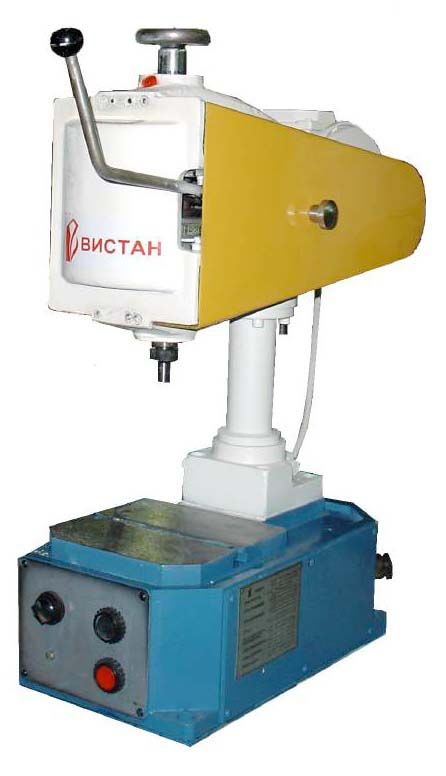

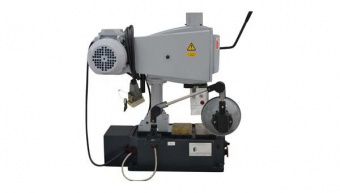

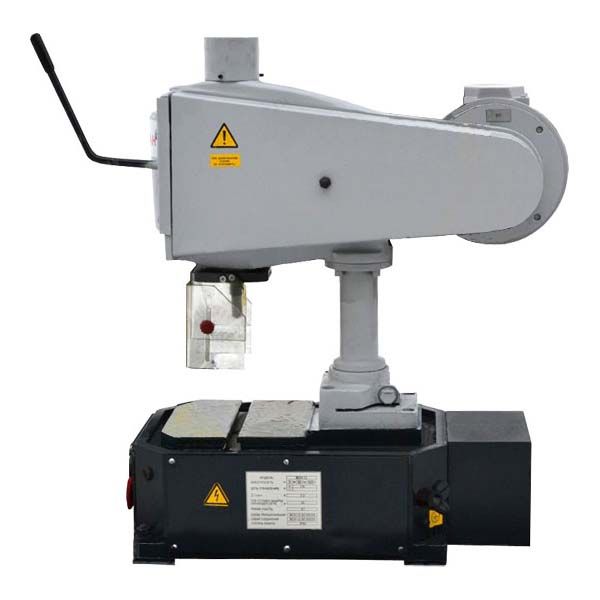

Сверлильно-резьбонарезной станок Вистан ВСН-12

Настольный сверлильный резьбонарезной станок ВСН-12 - резьбонарезной станок, который предназначен для нарезания правозаходних метрических резьб машинно-ручными метчиками в условиях индивидуального пользования.

Особенности:

• Уникальная резьбонарезная головка с приводом одним клиновым ремнем и одной лишь рукояткой управления.
• Перемещение выдвижной пиноли на ВСН-12.
• Нарезание глухих резьб производится по регулируемым упорам, ограничивающим ход шпинделя на длину нарезаемой резьбы.
• Ввод режущего инструмента (метчика) производится вручную.
• Автоматический реверс направления вращения обратного хода происходит с помощью специальных муфт.
• Электрооборудование с устройством защитного отключения, обеспечивающего безопасность.

Настольный сверлильный резьбонарезной станок ВСН-12 применяется в промышленных целях на серийных производствах и в небольших мастерских.

Принцип работы резьбонарезного станка ВСН-12

От шкива электродвигателя через верхнюю ветвь ремня вращение передается на верхний шкив шпинделя, через нижнюю ветвь ремня вращение передается на нижний шкив шпинделя. Таким образом шкивы вращаются в разных направлениях и являются половинами, соответственно верхней и нижней конусных муфт, жестко закрепленных на шпинделе. Шкивы установлены через подшипники качения на втулку, свободно перемещающуюся в осевом направлении по шпинделю при помощи рукоятки. При перемещении рукоятки вниз включается нижняя конусная муфта и шпиндель получает вращение рабочего хода. Включение холостого хода происходит от пружины. Натяжение клинового ремня осуществляется роликом.

Регулировка резьбонарезного станка ВСН-12

1. Настройка величины осевого хода шпинделя осуществляется винтами 6;
2. Регулирование натяжения ремня - отпустить болт крепления вилки 4 (на которой смонтирован механизм натяжения), установить ремень на нужную ступень. Регулировку натяжения производят со стороны кожуха 1, прикрепляя к середине ремня проволоку диам. 0,5-0,6 мм, к которой прикладывают усилие 7Н (для нового ремня) или 5Н (для приработанного ремня).
