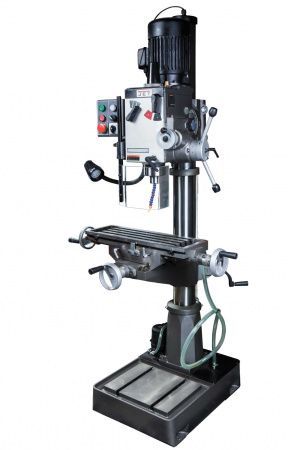

Вертикально-сверлильный станок Jet GHD-46PFCT
Вертикально-сверлильный станок GHD-46PFCT позволяет сверлить отверстия диаметром до 40 мм.
Особенности:

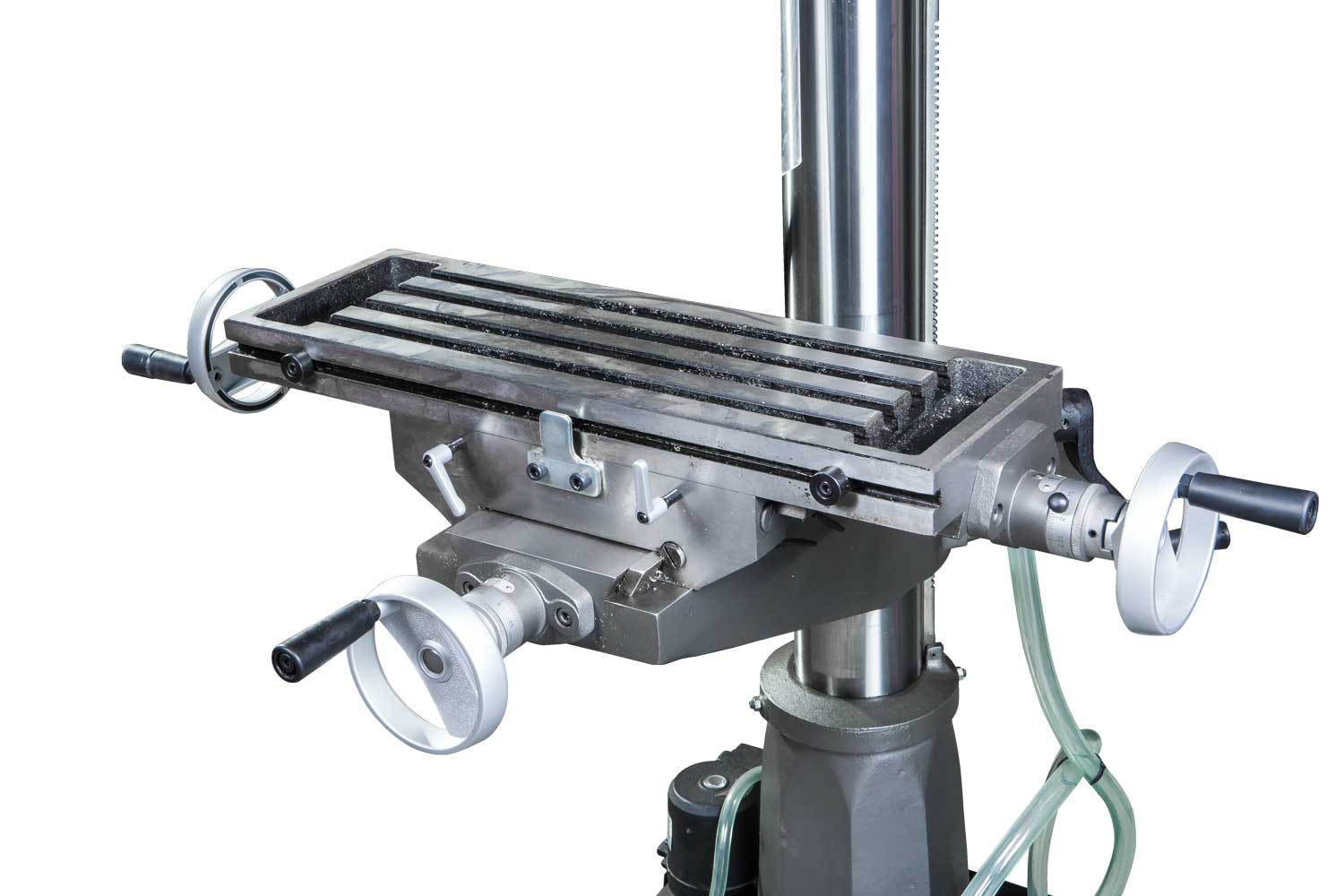

- Крестовый стол 585х190 мм на GHD-46PFCT
- Шестерни погружены в масленую ванну

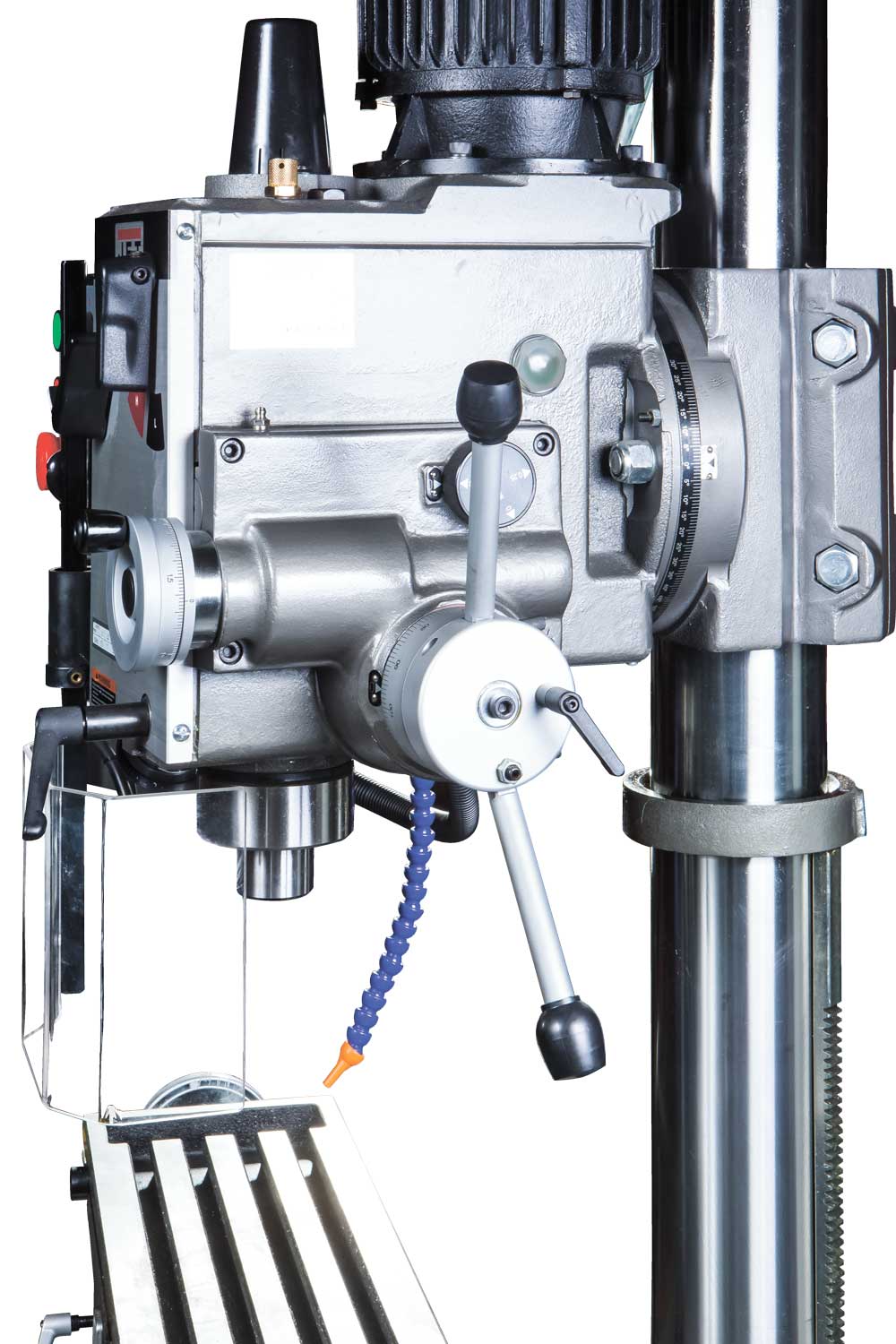

- Автоматическая подача пиноли шпинделя GHD-46PFCT
- Реверс для нарезания резьбы
Вертикально-сверлильный станок по металлу GHD-46PFCT с редуктором, погруженным в масло, способен выполнять сверлильные работы в условиях высокой загруженности станка.

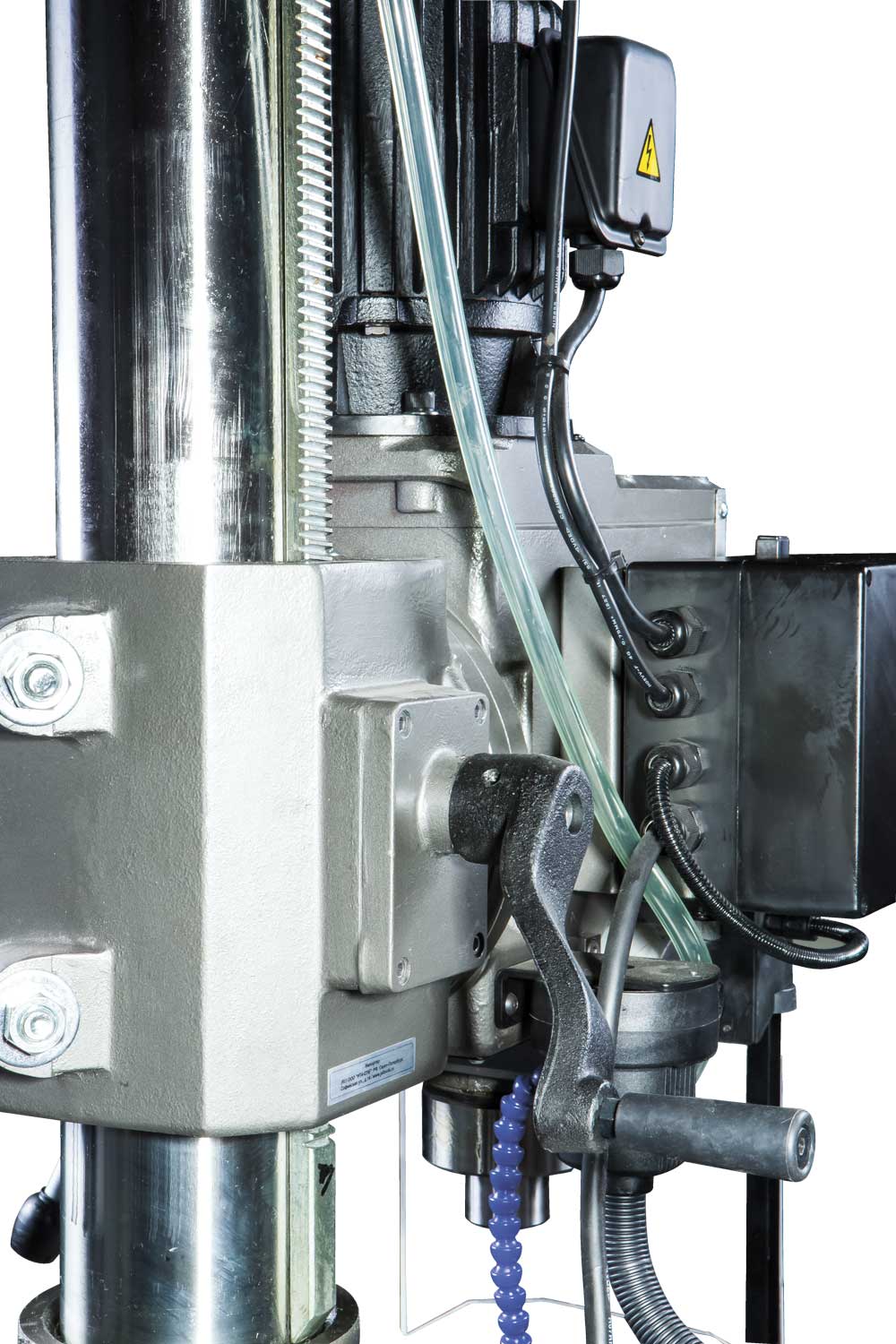

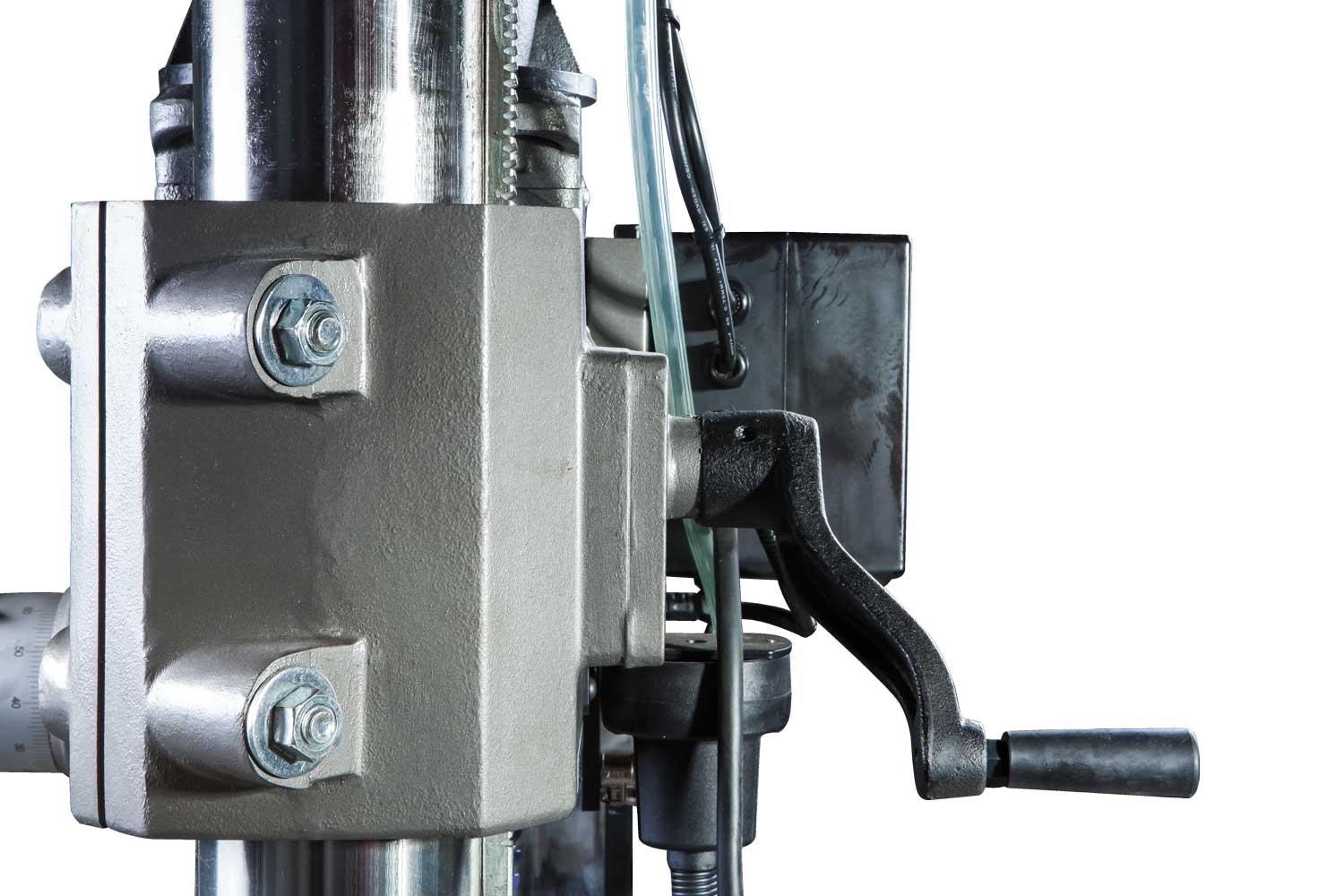

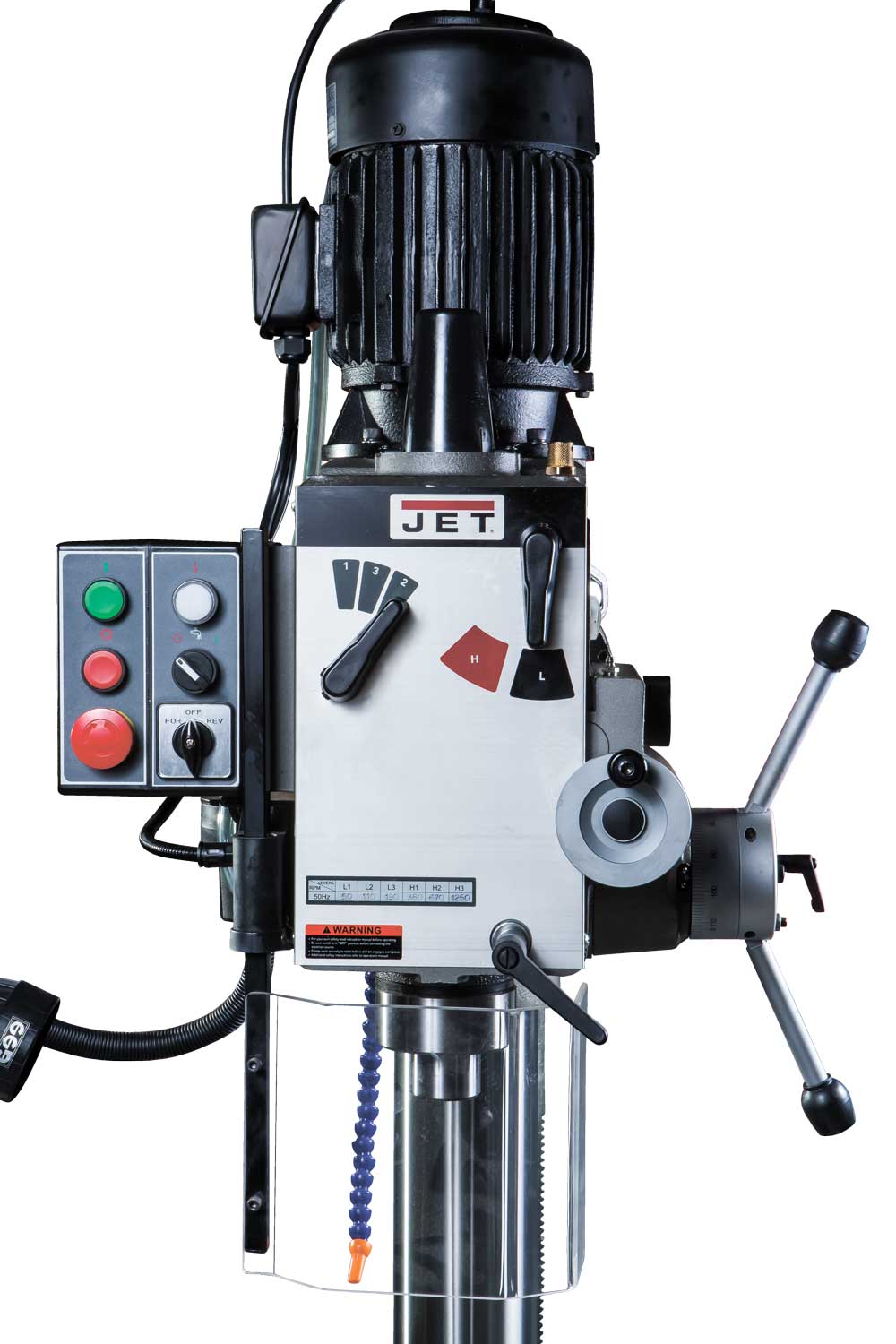

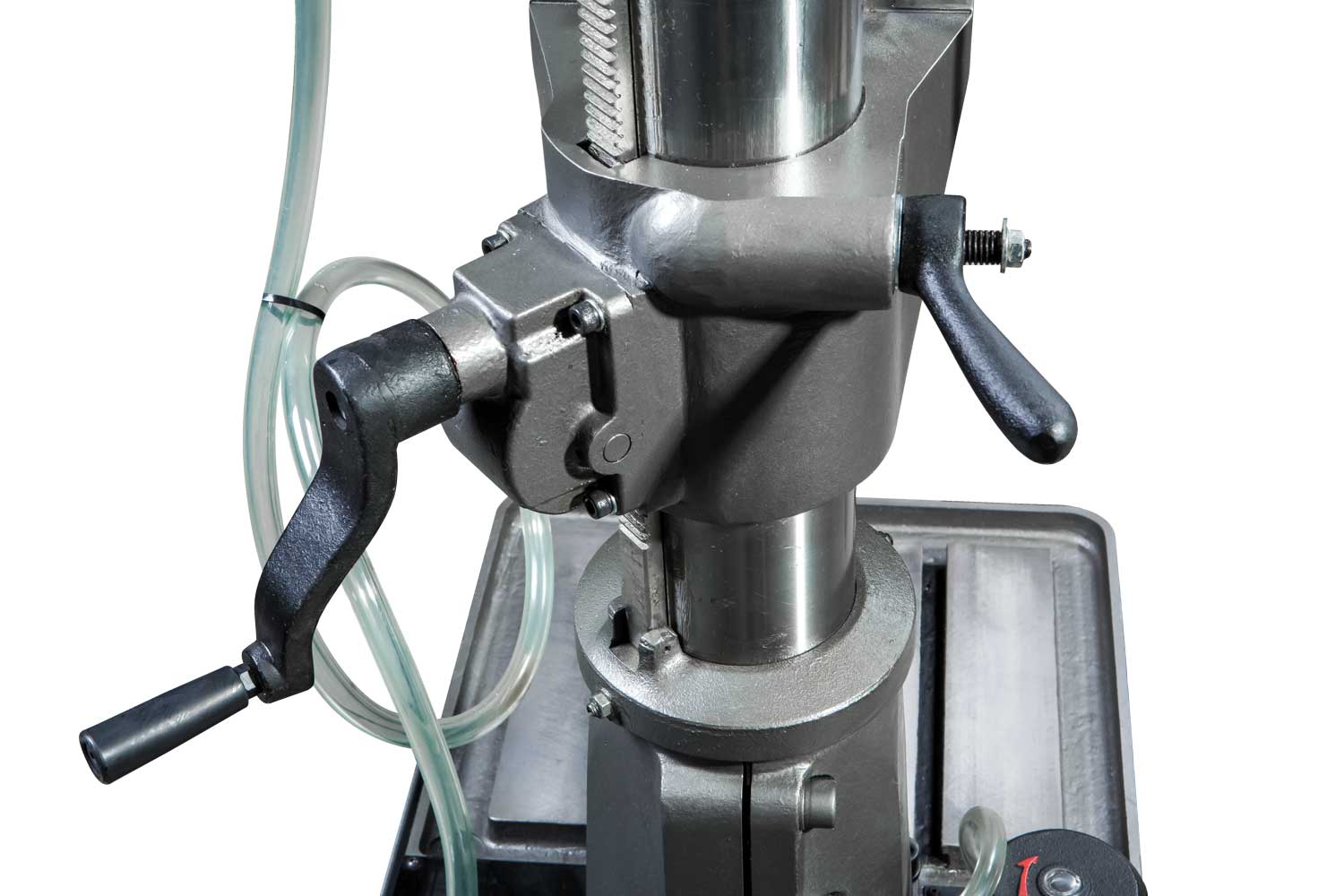

Вертикально-сверлильный станок GHD-46PFCT имеет крестовый стол с возможность перемещения по оси X и Y. Данная модификация позволить повысить точность сверления заготовки за один установ, а так же позволит на станке GHD-46PFCT выполнять простейшие фрезерные операции. Например, фрезерование плоскости, паза и т.д. Наклон шпиндельной головы в обе стороны, регулировка стола по высоте, а также огромное расстояние от основания станка до шпинделя, в 1469 мм, обеспечит Вам огромный диапазон обрабатываемых деталей.
Вертикально-сверлильный станок GHD-46PFCT отлично впишется в Ваше производство, а гарантия на станок 2 года, будет приятным дополнением к тому, чтобы работать и не бояться о поломке станка.
Вертикально-сверлильный станок GHD-46PFCT является идеальным решением для серийного, мелкосерийного, единичного производства деталей, узлов и других изделий.
Макс. Ø сверления (сталь), мм
|
40 |
Макс. Ø сверления кольцевой фрезой, мм
|
25 |
Размеры раб. поверхности стола, мм
|
585х190 |
Диапазон скоростей шпинделя, об/мин
|
55-1250 |
Макс. Ø нарезаемой резьбы (сталь), мм
|
25 |
Макс. Ø сверления торцевой фрезой, мм
|
100 |
Расстояние от оси шпинделя до колонны, мм
|
260 |
Расстояние от торца шпинделя до стола, мм
|
1469 |
Ход пиноли шпинделя, мм
|
107 |
Автоматическая подача пиноли, мм/об
|
0,12/0,18/0,25 |
Угол поворота сверл. головки, °
|
90⁰влево/30⁰вправо |
Конус шпинделя, Морзе
|
МК-4 |
Ширина Т-образного паза стола
|
14 |
Диаметр колонны, мм
|
115 |
Объем бака СОЖ, л
|
8 |
Мощность насоса СОЖ, кВт
|
0.1 |
Мощность двигателя, кВт
|
2.1 |
Напряжение питания, В
|
3x380 |
Габаритные размеры, мм
|
915x762x2083 |
Масса, кг
|
310 |
- Оправка сверлильного патрона B16/MK4
- Система подачи СОЖ
- Руководство по эксплуатации
