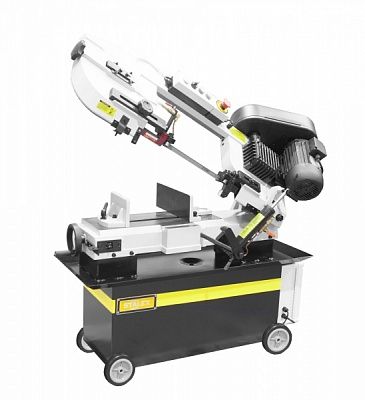

Ленточнопильный отрезной станок Stalex BS-712N
Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.
Станки Stalex BS-712 имеют высоту полотна 20мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.
Процесс пиления:
- Точность движения ленты обеспечивается за счет роликовых подшипников

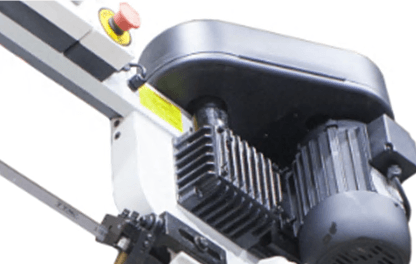

- Движение ленты осуществляется через мотор-редуктор в 4-х скоростных режимах

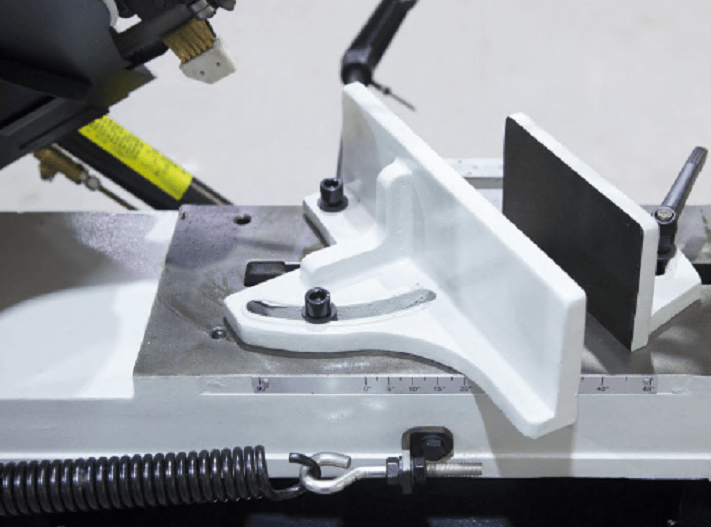

- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Основные элементы cтанка Stalex BS-712:
- Опускание рамы осуществляется под собственным весом

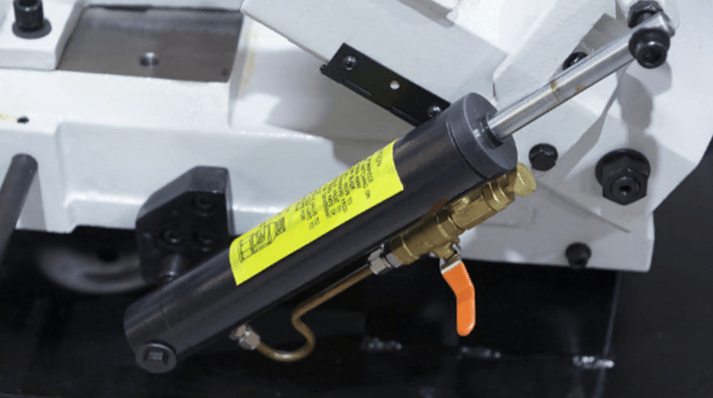

- Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном

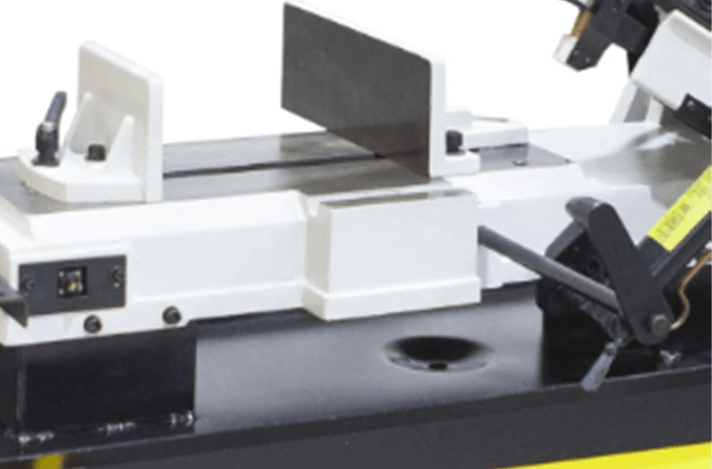

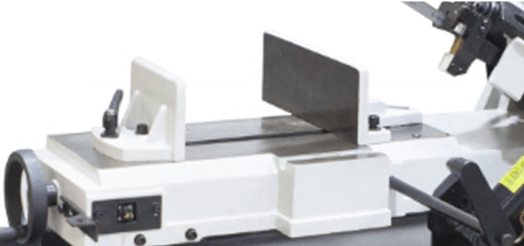

- Быстрый зажим заготовки - тиски с ручным зажимом
- Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ

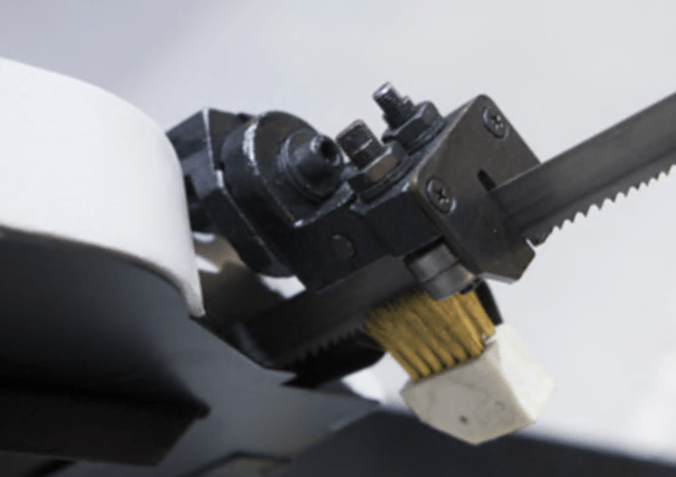

- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Скорость вращения полотна имеет 4 скоростных режима
- Ручное натяжение ленты
- Мерный упор 500 мм
- Пила ленточная квалитет М42
Макс. Ø разреза/пропила, мм
|
178 |
Макс. размер круглого профиля, мм
|
178 |
Макс. размер квадратного профиля, мм
|
178х305 |
Механизм подачи заготовки
|
ручной |
Размер полотна, мм
|
20х0,9х2362 |
Скорость пилы, м/мин
|
22, 34, 49, 64 |
Напряжение питания, В
|
3x380 |
Потребляемая мощность, кВт
|
0.75 |
Мощность двигателей, кВт
|
0.75 |
Габаритные размеры, мм
|
1250х450х1150 |
Масса, кг
|
145 |
