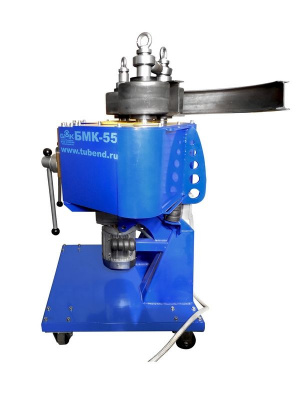

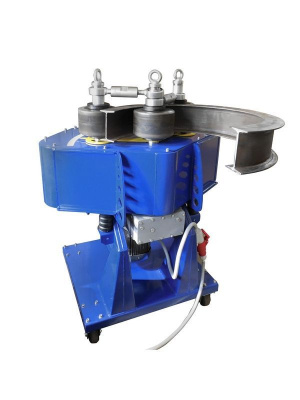

Электромеханический профилегиб Завод БМК-55У
а) Любой профиль, по сопротивлению изгиба равному трубе 76х5мм, гнется на станке БМК-55У на любой радиус за один прогон.
б) Используются гладкие (без насечек) и даже капролоновые гибочные ролики, не оставляющие никаких следов на поверхности хромированных, никелированных, полированных труб и труб(профилей) с лакокрасочным и полимерным покрытием.
в) Простота конструкции оснастки, для изготовления которой достаточно токарного станка.
2. Многократное увеличение производительности станка благодаря возможности одновременной гибки нескольких профилей на многоручьевых гибочных роликах, а так же гибки труб поточным методом.

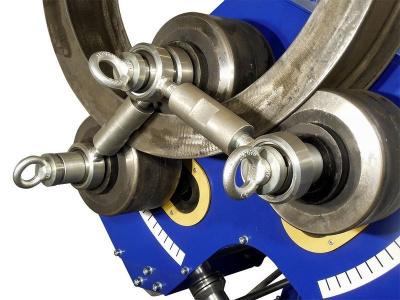

3. При многоручьевой гибке труб с механизмом стяжки валов, все детали, независимо на каком ручье изготавливались, всегда будут одинаковые.
4. Два винта поджима в совокупности с синхронизацией работы гибочных роликов резко повышает производительность, точность и повторяемость производимых деталей.
5. Мобильность. Для того, чтобы передвинуть профилегибочный станок на другое место не нужны грузоподъемные механизмы. На основании корпуса станка установлены колесики, с помощью которых один человек может переместить профилегибочный станок в нужное место.

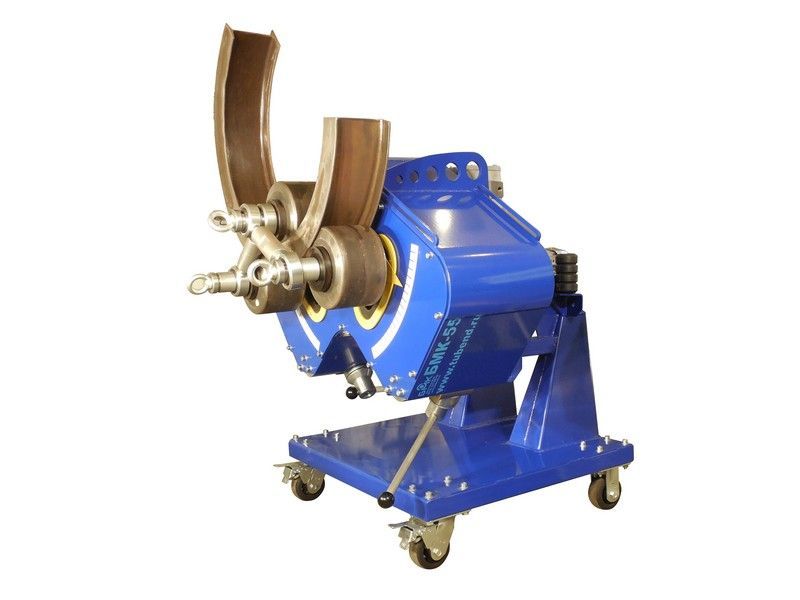

6. Профилегибочный станок работает в вертикальном и горизонтальном положении. Для изменения плоскости гиба требуется всего лишь открутить 2 болта, повернуть гибочный модуль профилегибочного станка в требуемое положение и снова закрепить те же болты.
7. Безопасность обеспечивается выносным пультом управления, оснащенным кнопкой аварийного останова, переключателем направления гиба и педалью с блокиратором. Гиб всегда идет в сторону противоположную штурвалам механизма поджима, а скорость проката профиля соответствует всем правилам техники безопасности.
8. Простой, интуитивно понятный пульт управление позволяет оператору через 5-10 минут приступить к самостоятельной работе на профилегибочном станке.
9. Профилегиб не требует фундамента, шеф-монтажных и пуско-наладочных работ, достаточно подключить его к сети электропитания и начать изготовление деталей.
10. Для изготовления спиралей с заданным шагом подъёма витка спирали, профилегиб может оснащаться механизмами подъема витка спирали, одним (с последующей его переустановкой на другую сторону) либо двумя для левой или правой завивки без переустановки механизма подъема шага витка спирали.
Возможности профилегигибочного станка БМК-55У
Тип профиля | Мах размер профиля, мм | Min радиус гиба, мм | Тип профиля | Мах размер профиля, мм | Радиус гиба осевой, мм | |
100х15 | 800 | 63х63х5 | 1800 | |||
100х15 | 300 | 63х63х5 | 1800 | |||
35х35 | 400 | 75х75х5 | 600 | |||
42 | 300 | 75х75х5 | 600 | |||
90х2 | 900 | 75х75х5 | 600 | |||
76х5 | 500 | UPN140 | 500 | |||
80х60х3 | 1000 | UPN140 | 500 | |||
80х80х2 | 1500 | UPN140 | 500 |
Макс. размер полого квадр. профиля/мин. радиус гиба
|
80х80х2 |
Диаметр роликов, мм
|
200 |
Диаметр валов, мм
|
50 |
Потребляемая мощность, кВт
|
1,5 |
Габаритные размеры, мм
|
1060x840x1320 |
Масса, кг
|
520 |
Базовая комплектация профилегибочного станка БМК-55У
- Гибочный модуль профилегиба БМК-55У на основании с колесиками.
- Выносной пульт управления с переключателем левого-правого вращения гибочных роликов, кнопкой аварийного останова с фиксатором и педалью пуска станка.
- Механизм стяжки валов.
- Упаковочная тара (деревянный поддон с обрешеткой).
- Руководство по эксплуатации и гарантийный талон.
- Сертификат соответствия.
Дополнительные опции к профилегибочному станку БМК-55У
- Установка на профилегиб механизмов подъема шага витка спирали. Может быть два для левой и правой завивки спирали. При гибке уголка обязательно нужно иметь два механизма подъема шага витка спирали.
- Поставка комплектов оснастки под трубы и профильный прокат заказчика.
