Электромеханический профилегиб Завод СПГ-4

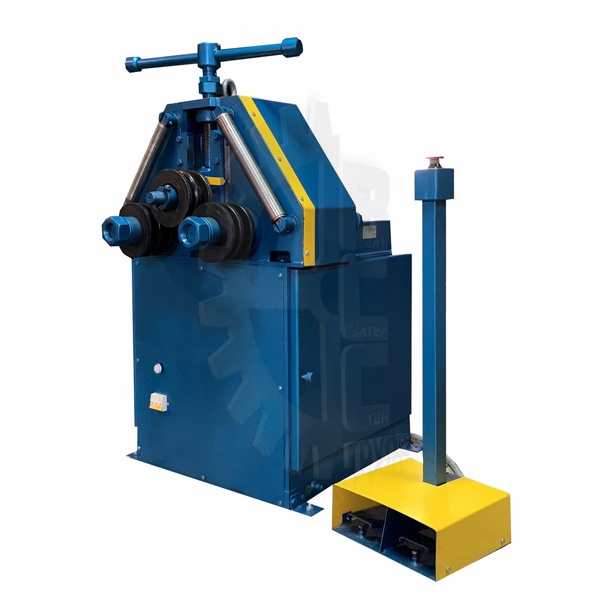

Станок профилегибочный СПГ-4 (производства России) - оборудование для гибки различных форм сортового проката: труб, квадратов, прутков, швеллеров и т.д. Работать с различными типами и размерами профиля позволяют сменные ролики для правки (включенные в базовую комплектацию или доступные в качестве опции).
Универсальный электромеханический профилегибочный станок предназначен для гибки профильных и круглых труб, а также различного сортового проката в холодном состоянии – методом прокатки. Гибка осуществляется на угол от 0° до 360° градусов. Станок используется на различных видах производства, при изготовлении заготовок таких как – навесы, арочные металлоконструкции, детские и спортивные площадки, стулья, парты, теплицы, кровати, своды, каркасы столов, диванов и т.д. Габариты станка позволяют использовать его непосредственно в месте производства монтажных работ.

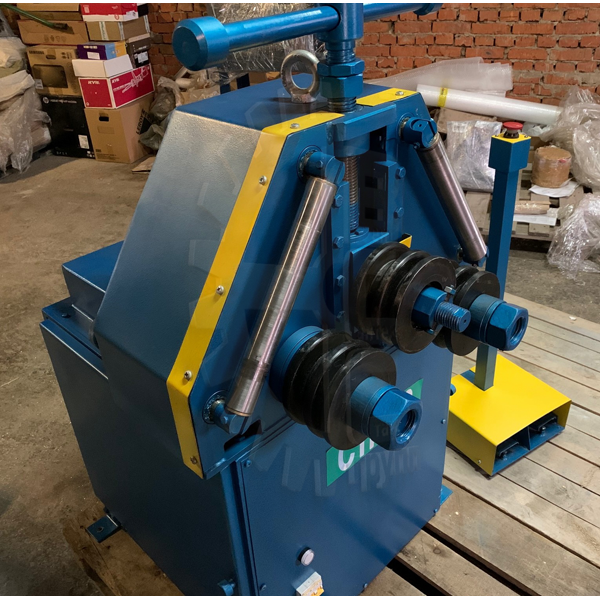

Станок профилегибочный СПГ-4М конструкция и принцип работы: на основании крепятся основные узлы станка, это электродвигатель, редуктор, консоль с гибочными роликами. Комплект роликов сменный, имеет определенный посадочный размер, изготавливаются нами под конкретное изделие клиента. По умолчанию мы поставляем с профилегибочным станком СПГ-4М набор оснастки, который позволяет гнуть стандартные изделия круглой и квадратной формы. В общем электромеханический профилегиб СПГ-4М может гнуть круглый, квадратный, фасонный профиля стальных изделий, по умолчанию предел текучести до 50 кгс/мм2. Полезная мощность электродвигателя станка СПГ-4М – 3кВт. Отличием модернизированного станка СПГ-4М от предшественника СПГ-4 является отсутствие в станке редуктора путем установки вместо обычного двигателя – двигателя-редуктора, имеющего повышенную мощность и момент сопротивления. Со станком СПГ-4М идет паспорт или инструкция по эксплуатации, которая включает в себя гарантийные обязательства, назначение изделия, технические параметры станка СПГ-4М, комплект поставки, устройство станка и принцип работы, электрическая схема, меры по безопасности, свидетельство о приемке, обозначение и количество роликов в комплекте, спецификация к схеме смазки, техническое обслуживание профилегиба СПГ-4М и СПГ-4, кинематическая схема станка, схема смазки, установочные размеры, регулировка роликов.Особенности и преимущества профилегибочного станка СПГ-4М и СПГ-4:
- широкий диапазон и выбор гибочной оснастки, предназначенной для гибки труб, прутков, профиля, швеллеров,
- промышленное исполнение станка, долговечность, ремонтопригодность,
- выносной пульт управления с педалью,
- простая конструкция, универсальность – легкость переналадки.
Тип привода
|
электромеханический |
Макс. размер полого круглого профиля/мин. радиус гиба
|
50/400 |
Макс. размер полого квадр. профиля/мин. радиус гиба
|
50x50/550 |
Макс. размер полого прямоуг. профиля/мин. радиус гиба
|
120x25/400 |
Макс. размер прутка круглого профиля/мин. радиус гиба
|
100x2/900 |
Макс. размер прутка квадр. профиля/мин. радиус гиба
|
70x70x3.2 |
Макс. размер прутка прямоуг. профиля/мин. радиус гиба
|
80x40x3 |
Макс. размер уголка/мин. радиус гиба
|
70x6/500 |
Диаметр роликов, мм
|
215 |
Потребляемая мощность, кВт
|
3 |
Габаритные размеры, мм
|
880x960x1400 |
Масса, кг
|
550 |
- Стальная сварная рама.

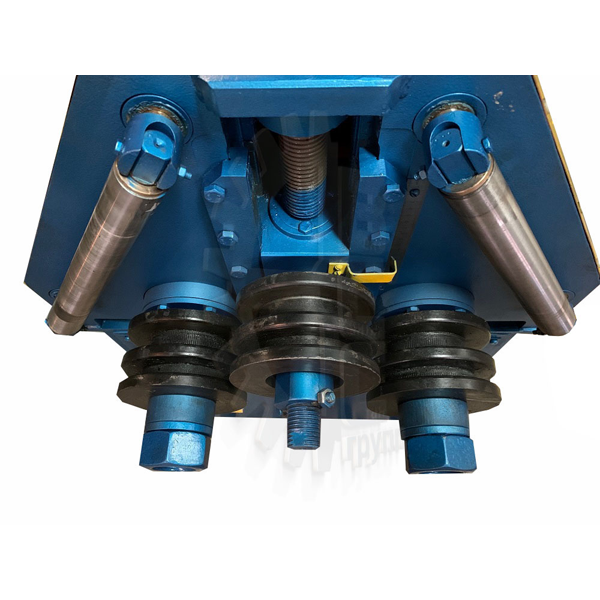

- Два приводных нижних ролика.
- Прямой привод через редуктор.
- Верхний ролик со свободным вращением.
- Упрочненные ролики (закалены).
- Валы роликов изготовлены из специальной стали, упрочнены и шлифованы.
- Стандартный набор роликов (п.1- п.8 таблицы).
- Боковые направляющие ролики.
- Пульт управления (педальный).
- Паспорт.
Дополнительная комплектация профилегиба
- Ролики для гибки прутка / трубы.
- Ролики для гибки профиля.
- Ролики для гибки уголка.
