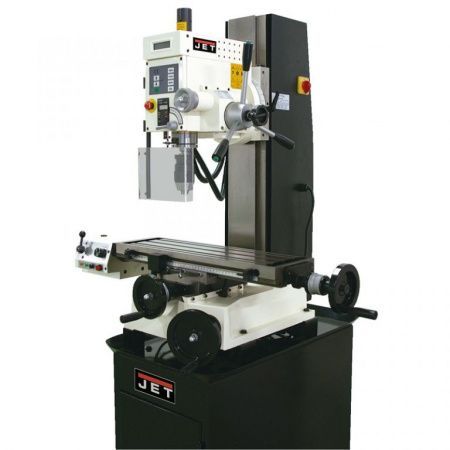

Сверлильно-фрезерный станок JMD-3
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Характеристики
|
Макс. Ø сверления (сталь), мм
|
20 |
|
Макс. Ø сверления кольцевой фрезой, мм
|
20 |
|
Размеры раб. поверхности стола, мм
|
510х160 |
|
Диапазон скоростей шпинделя, об/мин
|
100-1750 |
|
Макс. Ø нарезаемой резьбы (сталь), мм
|
М10 |
|
Макс. Ø сверления торцевой фрезой, мм
|
50 |
|
Расстояние от оси шпинделя до колонны, мм
|
230 |
|
Ход пиноли шпинделя, мм
|
70 |
|
Установочный ход стола, мм
|
350 |
|
Угол поворота сверл. головки, °
|
90° влево / 45° вправо |
|
Конус шпинделя, Морзе
|
МК-3 /М12 |
|
Ширина Т-образного паза стола
|
12 |
|
Ширина Т-образного паза плиты
|
12 |
|
Мощность двигателя, кВт
|
1.3 |
|
Напряжение питания, В
|
1x220 |
|
Габаритные размеры, мм
|
700х560х850 |
|
Масса, кг
|
165 |
Стандартная комплектация:
Принадлежности:
- Закрытая подставка
- Сверлильный патрон с оправкой
- Шлифовальный круг с оправкой
- Оправка для горизонтального фрезерования
- Опора горизонтального фрезерования
- Набор инструментов
- Масленка
Принадлежности:
| Артикул | Описание |
| 708119 | Устройство для транспортировки |
| 50000025 | JMG-3, JMD-1, станочные тиски 50 мм |
| 50000026 | JMG-3, JMD-1, JMD-2, поворотный стол Ø100 мм |
| 50000028 | JMG-3, JMD-1, JMD-2, комплект прихватов для паза 8 мм |
| 50000029 | JMG-3, JMD-1, JMD-2, диски для поворотного стола 50000026 |
| 50000031 | JMG-3, JMD-1, JMD-2, задняя бабка для поворотного стола 50000026 |
| 50000032 | JMG-3, JMD-1, JMD-2, фланец поворотного стола 50000026 |
| 50000033 | JMG-3, JMD-1, JMD-2, 3-х кулачковый патрон Ø80 мм |
| 50000034 | JMG-3, JMD-1, JMD-2, 4-х кулачковый патрон Ø80 мм для 50000026 |
| 50000036 | JMG-3, JMD-1, JMD-2, поворотные тиски 55x75 мм |
| 50000037 | JMG-3, JMD-1, JMD-2, JMD-3, набор концевых фрез из быстрорежущей стали 3, 4, 5, 6, 8, 10 мм |
| 50000060 | JMG-3, JMD-3, набор цанг МК-3 с Ø 4, 6, 8, 10, 12, 14, 16 мм |
| 50000061 | JMG-3, JMD-3, набор концевых фрез из быстрорежущей стали 4, 6, 8, 10, 12, 14, 16 мм |
| 50000062 | JMG-3, JMD-3, торцевая фреза Ø30 мм МК-3 со сменными пластинами |
| 50000475 | Система подвода СОЖ |
| 50000476 | Магнитный стол |
| 50000477 | Дисковая фреза |
| 50000478 | Шлифовальный круг |
