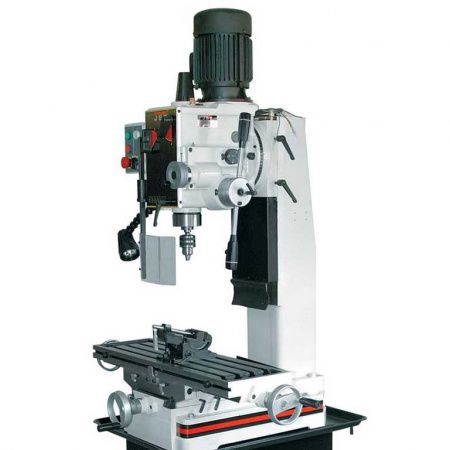

Сверлильно-фрезерный станок Jet JMD-45PF
Описание
Универсальный фрезерный станок JMD-45PF - фрезерный станок, который предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства.
Особенности:
Особенности:
- Массивная станина гарантирует работу без вибраций
- Большой прецизионный крестовый стол с регулируемыми клиновидными планками
- Рассчитанный на длительные нагрузки, мощный 2-х ступенчатый двигатель обеспечивает вращение шпинделя от 50 до 2500 об/мин
- Присоединение шпинделя ISO 30 для высокой производительности фрезерования
- Вращающиеся в масляной ванне отшлифованные шестерни редуктора гарантируют плавный ход
- Конические роликовые подшипники главного шпинделя гарантируют высокую точность кругового вращения (биение <0,015 мм)
- Правое и левое вращение шпинделя

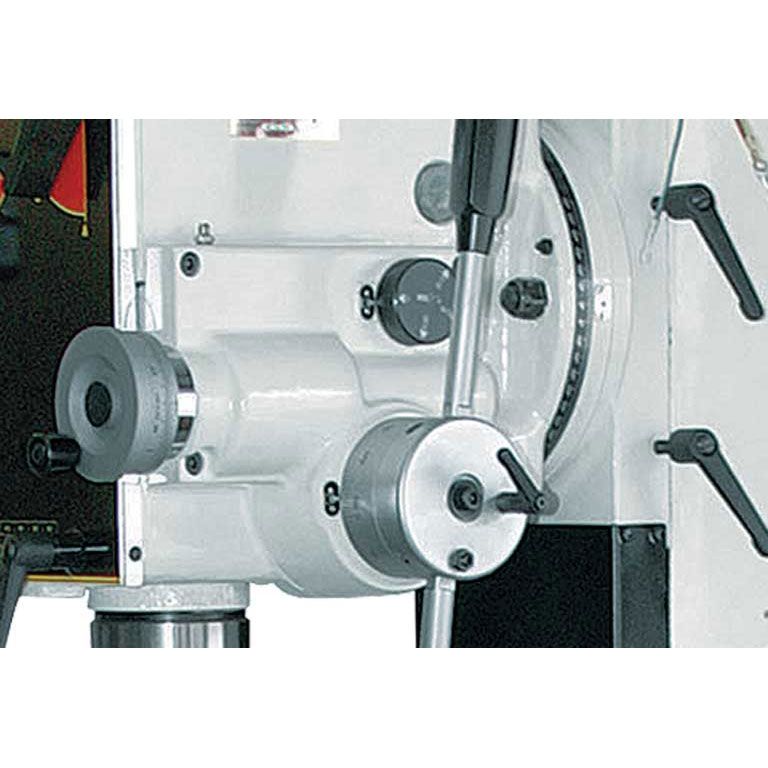

- Наклон головки вправо/влево для удобства работы
- Перемещение фрезерной головки по направляющим «ласточкин хвост»
- Автоматическая подача пиноли шпинделя
Характеристики
Макс. Ø сверления, мм
|
32 |
Размеры рабочего стола, мм
|
825 х 240 |
Частота вращения шпинделя, об/мин
|
50 - 2500 |
Макс. Ø торцевой фрезы, мм
|
100 |
Макс. Ø концевой фрезы, мм
|
20 |
Кол-во Т-образных пазов на раб. столе
|
16 |
Макс. перемещение стола, мм
|
520 x 210 |
Макс. перемещение пиноли шпинделя, мм
|
107 |
Автоматическая подача пиноли, мм/об
|
0,12/0,18/0,25 |
Угол поворота оси шпинделя в прод. плоскости, °
|
90° влево/30° вправо |
Расст-е от торца шпинделя до раб. пов-ти стола, мм
|
460 |
Конус шпинделя по ГОСТ 30064-93
|
ISO 30 (DIN 2080) |
Напряжение питания, В
|
3x380 |
Потребляемая мощность, кВт
|
2/1 |
- Зажимная тяга M12
- Защитный экран с концевым выключателем
- Угловые тиски, ширина губок 85 мм
- Сверлильный патрон 1-13 мм с оправкой
- Торцевая фреза Ø75 мм с оправкой
