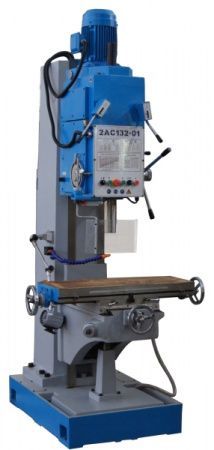

Вертикально-сверлильный станок АСЗ 2АС132-01
- Описание
- Характеристики
- Комплект поставки
-
Вертикально-сверлильный станок 2АС132-01 - мощный сверлильный станок, который предназначен для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования.
Особенности:
- На сверлильном станке 2AС132-01 имеется узел, который позволяет контролировать глубину сверления.
- Рабочий стол 2АС132-01 оснащен механизмом регулирования высоты.
- Электрооборудование встроено в колонну.
- Подача СОЖ с баком встроенным в основание.
- Чугунные литые корпусные детали станка 2АС132-01 обеспечивают высокую жесткость.
Конструкция и принцип работы сверлильных станков 2АС132 и 2АС132-01:
на чугунном основании крепятся все рабочие узлы, стойка и станина станка литые. Рабочий стол имеет возможность хода по вертикальной оси Z. У станка 2АС132-01 имеется крестовый стол, возможны подачи стола и заготовки в продольном и поперечном направлениях. Подача шпинделя в зону сверления может вестись в ручном режиме, рекомендуется при тонких работах, нарезке резьбы, или в полуавтоматическом режиме, когда рабочий настраивает механическую подачу. Как и у вертикальных фрезерных станков, основной электродвигатель у 2АС132 вынесен отдельно, крепится вверху станка, через коробку скоростей вращающий момент поступает на шпиндель с инструментом. Сзади имеется автономная система подачи смазочной жидкости, которая поступает от насоса в зону обработки, далее проходит фильтрацию и движется циклично. Вся конструкция станка имеет повышенную устойчивость к вибрации и жесткость. Рабочие узлы предназначены для серийной работы в несколько рабочих смен подряд. На стол сверлильного станка 2АС132 можно установить тиски, делительную головку серии УДГ, делительный круглый стол для расширения технологических возможностей. Производительность может варьироваться: станок легко перенастраивать для производства других деталей при небольшом единичном производстве, для хорошей производительности в серийном и крупно-серийном производстве можно включать механическую подачу шпинделя, подачу СОЖ. Вертикальный узел движется по своим направляющим, для точного хода используются направляющие «ласточкин хвост». Движение стола по оси X и Y ручные, приводятся вращением маховиков. Как и современные аналоги, вращение на основной привод передается через муфты, для предотвращения от перегрузок, сгорания электродвигателя и поломки инструмента. Средний срок эксплуатации нашего станка 2АС132 и 2АС132-01 – 10 лет до планового технического обслуживания.
Основные узлы вертикальных сверлильных станков 2АС132 и 2АС132-01:
- На сверлильном станке 2AС132-01 имеется узел, который позволяет контролировать глубину сверления.
-
Макс. Ø сверления (сталь), мм 50 Размеры раб. поверхности стола, мм 800x320 Диапазон скоростей шпинделя, об/мин 31-1400 Количество скоростей шпинделя 12 Количество подач шпинделя 9 Ход пиноли шпинделя, мм 250 Конус шпинделя, Морзе КМ5 Мощность двигателя, кВт 3 Напряжение питания, В 3x380 Габаритные размеры, мм 1300х1200х2465 Масса, кг 1350 -
станок в сборе, СОЖ, ЗИП (ключи, клинья, установочные болты), съемные рукоятки, маховики, переходные втулки и оправки
Дополнительная комплектация:
сверлильный, расточной¸ резьбонарезной осевой инструмент, поворотные/неповоротные тиски, круглые столы, делительные головки УДГ-250, УДГ-320, масло, СОЖ, виброопоры ОВ-31.
