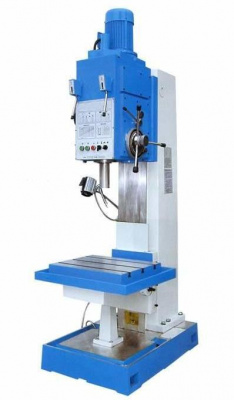

Вертикально-сверлильный станок Завод 2Н125

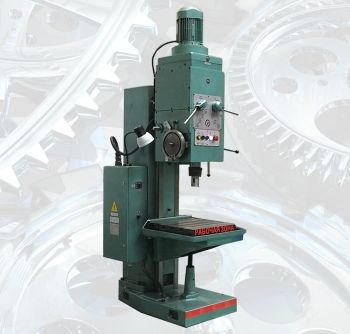

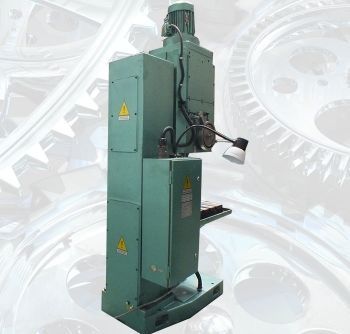

Вертикально-сверлильный станок 2Н125 - мощный сверлильный станок, который используется на предприятиях с единичным и мелкосерийным выпуском продукции и предназначены для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования, развертывания и подрезки торцев ножами.

Особенности:

 С их помощью осуществляется точная и максимально эффективная обработка металлических заготовок в условиях единичного и мелкосерийного производства. Удобная конструкция и внушительные технические возможности позволяют выполнять различные операции сверления, зенкерования, растачивания, нарезания резьбы метчиками, фрезерования в строгом соответствии с мировыми стандартами качества.

Пределы чисел оборотов и подач шпинделя позволяют обрабатывать различные виды отверстий на рациональных режимах резания.

Наличие на станках механической подачи шпинделя, при ручном управлении циклами работы.

Допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твердых сплавов.

Станки 2Н125 снабжены устройством реверсирования электродвигателя главного движения, что позволяет производить на них нарезание резьбы машинными метчиками при ручной подаче шпинделя.

Вертикально-сверлильный станок 2Н125 широко применяется в машиностроении, изготовлении металлоконструкций, металлических изделий, креплений, ремонте механизмов.

Габарит рабочего пространства сверлильного станка 2Н125

Чертеж рабочего пространства сверлильного станка 2Н125

Расположение основных частей сверлильного станка 2Н125

Расположение основных узлов сверлильного станка 2Н125

Обозначение основных частей сверлильного станка 2Н125

1. Привод сверлильного станка - 2Н125.21.000
2. Коробка скоростей станка - 2Н125.20.000
3. Насос плунжерный масляный - 2Н125.24.000 для станка 2Н125
4. Насос плунжерный масляный - 2Н135.24.000
5. Коробка подач - 2Н125.30.000
6. Колонна, стол, плита - 2Н125.10.000
7. Механизм управления скоростями и подачами - 2Н125.25.000
8. Электрошкаф - 2Н125.72.000
9. Электрооборудование - 2Н125.94.000
10. Шпиндель в сборе - 2Н125.50.000
11. Система охлаждения станка - 2Н125.80.000
12. Сверлильная головка - 2Н125.40.000

Расположение органов управления сверлильным станком 2Н125

Расположение органов управления сверлильным станком 2Н125

Перечень органов управления сверлильного станка 2Н125

1. Табличка - "Заполнение" СОЖ
2. Табличка - "Слив"
3. Кран включения охлаждения
4. + 19 Болты для регулировки клина стола и сверлильной головки
5. Рукоятка перемещения стола
6. Винты зажима стола и сверлильной головки
7. Табличка - "Заземление"
8. Вводный выключатель
9. Табличка - "Главный переключатель"
10. Сигнальная кнопка СТАНОК ВКЛЮЧЕН
11. Кнопка включения правого вращения шпинделя
12. Кнопка включения левого вращения шпинделя
13. Кнопка включения качательного движения шпинделя при переключении скоростей и подач
14. Рукоятка переключения скоростей
15. Кнопка СТОП
16. Табличка - "Частота вращения"
17. Табличка - "Менять скорость только при остановке"
18. Винты зажима стола и сверлильной головки
19. +4 Болты для регулировки клина стола и сверлильной головки
20. Табличка - "Подача, мм за одни оборот"
21. Рукоятка переключения подач
22. Кнопка включения ручной подачи
23. Штурвал механизма подач
24. Лимб для отсчета глубины обработки
25. Выключатель освещения
26. Табличка - "Охлаждение"
27. Выключатель насоса охлаждения
28. Кулачок для настройки глубины обработки
29. Кулачок для настройки глубины нарезаемой резьбы
30. Рычаг автоматического реверсирования главного привода при достижении заданной глубины нарезаемой резьбы
31. Рычаг отключения механической подачи при достижении заданной глубины обработки
32. Квадрат для ручного перемещения сверлильной головки

Кинематическая схема сверлильного станка 2Н125

Кинематическая схема сверлильного станка 2Н125

Коробка скоростей сверлильного станка 2Н125

Чертеж коробки скоростей сверлильного станка 2Н125

Коробка скоростей и привод. Коробка скоростей сообщает шпинделю 12 различных частот вращения с помощью передвижных блоков 5 (рис.7), 7, 8. Опоры валов коробки размещены в двух плитах - верхней и нижней 4, скрепленных между собой четырьмя стяжками 6. Коробка скоростей приводится во вращение вертикально расположенным электродвигателем через эластическую муфту 10 и зубчатую передачу 9. Последний вал 2 коробки - гильза - имеет шлицевое отверстие, через которое вращение передается.

Через зубчатую пару 3 вращение передается на коробку подач.

Смазка коробки скоростей, как и всех сборочных единиц сверлильной головки, производится от плунжерного насоса, закрепленного на нижней плите 4. Работа насоса контролируется специальным маслоуказателем на лобовой части подмоторной плиты.

Механизм управления скоростями и подачами сверлильного станка 2Н125

Механизм управления скоростями и подачами сверлильного станка 2Н125

Механизм переключения скоростей и подач сверлильного станка 2Н125

Механизм переключения скоростей и подач сверлильного станка 2Н125

Механизм переключения скоростей и подач. Переключение скоростей производится рукояткой 2 (рис.8), которая имеет четыре положения по окружности и три вдоль оси, переключение подач осуществляется рукояткой 3, имеющей три положения по окружности для станков моделей 2Н135 и четыре для 2Н150, и три положения вдоль оси. Рукоятки расположены на лобовой стороне сверлильной головки. Отсчет включаемых скоростей и подач производится по табличкам 1 и 4.

Коробка подач сверлильного станка 2Н125

Чертеж коробки подач сверлильного станка 2Н125

Коробка подач. Механизм смонтирован в отдельном корпусе и устанавливается в сверлильной головке. За счет перемещения двух тройных блоков шестерен осуществляются девять различных подач на станках 2Н125, 2Н135 и двенадцать подач на станке 2Н150. На станках 2Н125 и 2Н135 коробки подач отличаются только приводом, который состоит на станке 2Н125 из зубчатых колес 1 (рис.9), на станках 2Н125, 2Н135 - из зубчатых колес 2, 3 - соответственно. Коробка подач смонтирована в расточке верхней опоры червяка механизма подач. На последнем валу коробки посажена муфта 4, передающая вращение червяку.

Сверлильная головка станка 2Н125

Чертеж сверлильной головки сверлильного станка 2Н125

Сверлильная головка представляет собой отливку коробчатого сечения, в которой монтируются все основные сборочные единицы станка: коробка скоростей, коробка подач, шпиндель, механизм подачи, противовес шпинделя и механизм переключения скоростей и подач.

Механизм подачи, состоящий из червячной передачи, горизонтального вала с реечной шестерней, лимба, кулачковой и храповой обгонных муфт, штурвала, является составной частью сверлильной головки.

Механизм подачи приводится в движение от коробки подач и предназначен для выполнения следующих операций:

• ручного подвода инструмента к детали;
• включения рабочей подача;
• ручного опережения подачи;
• выключения рабочей подачи;
• ручного отвода шпинделя вверх;
• ручной подача, используемой при нарезании резьбы.

Принцип работы механизма подачи заключается в следующем: при вращении штурвала 14 (рис.10) на себя поворачивается кулачковая муфта 8, которая черев обойму-полумуфту 7 вращает вал-шестерню 3 реечной передачи, происходит ручная подача шпинделя. Когда инструмент подойдет к детали, на валу-шестерне 3 возникает крутящий момент, который не может быть передан зубцами кулачковой муфты 8, и обойма-полумуфта 7 перемещается вдоль вала до тех пор, пока торцы кулачков деталей 7 и 8 не встанут друг против друга. В этот момент кулачковая муфта 8 поворачивается относительно вала-шестерни 3 на угол 20°, который ограничен пазом в детали 8 и штифтом 10. На обойме - полумуфте 7 сидит двухсторонний храповой диск 6, связанный с полумуфтой собачками 13. При перемещении обоймы-полумуфты 7 зубцы диска 6 входят в зацепление с зубцами диска, выполненного заодно с червячным колесом 5. В результате вращение от червяка передается на реечную шестерню и происходит механическая подача шпинделя. При дальнейшем вращении штурвала 14 при включенной подаче собачки 13, сидящие в обойме-полумуфте 7, проскакивают по зубцам внутренней стороны диска 6; происходит ручное опережение механической подачи.

При ручном включении подачи штурвалом 14 (после поворота его на себя на угол 20°) зуб муфты 8 встает против впадины обоймы-полумуфты 7. Вследствие осевой силы и специальной пружины 12 обойма-полумуфта 7 смещается вправо и расцепляет зубчатые диски 5 и 6; механическая подача прекращается.

Механизм подач допускает ручную подачу шпинделя. Для этого необходимо выключить штурвалом 14 механическую подачу и колпачок 9 переместить вдоль оси вала-шестерни 3 от себя. При этом штифт II передает крутящий момент от кулачковой муфты 8 на горизонтальный вал. На левой стенке сверлильной головки смонтирован лимб 4 для визуального отсчета глубины обработав и настройки кулачков.

Для ручного перемещения сверлильной головки по направляющим колонны имеется механизм, который состоит из червячной пары 2 и реечной пары I. Для предохранения механизма подачи от поломки имеется предохранительная муфта 15. Гайка 16 и винт 17 служат для регулирования пружинного противовеса.

Шпиндель в сборе вертикально-сверлильного станка 2Н125

Шпиндель в сборе вертикально-сверлильного станка 2Н125

Шпиндель 2 (рис.11) смонтирован на двух. Осевое усилие подачи воспринимается нижним упорным подшипником, а усилия выбивке инструмента - верхним. Подшипники расположены в гильзе 3, которая с помощью реечной пары перемещается вдоль оси. Регулировка подшипников шпинделя осуществляется гайкой 1.

Для выбивки инструмента служит специальное приспособление на головке шпинделя. Выбивка происходит при подъеме шпинделя штурвалом. Обойма приспособления упирается в корпус сверлильной головки, и рычаг 4, поворачиваясь вокруг оси; выбивает инструмент.

Электрооборудование и электрическая схема сверлильного станка 2Н125

Электрическая схема сверлильного станка 2Н125

Указания по эксплуатации электрооборудования

Необходимо периодически проверять состояние пусковой и релейной аппаратуры. Контакты электроаппаратов должны быть очищены от пыля, грязи и нагара.

При осмотрах релейной аппаратуры особое внимание следует обращать на надежность замыкания и размыкания контактных мостиков.

Периодичность технических осмотров двигателей устанавливается в зависимости от производственных условий, но не реже одного раза в два месяца.

Сведения о блокировках, системе сигнализации, защите и заземлении

На вводной автомате установлен специальный замок, запирающий вводной выключатель в отключенном состоянии.

При включенном вводном выключателе на пульте горит специальная лампа с белой линзой. Защиту от токов короткого замыкания обеспечивают автоматический выключатель и предохранители.

Защиту от перегрузки двигателей Ml, М2 обеспечивают тепловые реле. Нулевую защиту обеспечивают катушки и контакты электромагнитных пускателей.

Станок должен быть надежно подключен к цеховому заземляющему устройству.

С клемм заземления электрошкафа защитные цепи проложены к корпусам двигателей и панели пульта управления.

Приемы сверления легких сплавов

Многие виды и марки легких сплавов характеризуются меньшим сопротивлением резанию, чем черные металлы. Поэтому их обрабатывают на повышенных скоростях резания инструментами из быстрорежущих сталей, оснащенными твердыми сплавами. При обработке отверстий, например в магниевых сплавах (МЛ4, МЛ5 и др.), на сверлильных станках следует учитывать, что экономичная величина скоростей при пользовании указанными инструментами значительно выше той, которую могут обеспечить сверлильные станки. Кроме того, при обработке магниевых сплавов на больших скоростях возникает опасность их самовоспламенения.

Учитывая специфику обработки легких сплавов, сверление их рекомендуется производить, соблюдая следующие правила:

• 1. Отверстия в заготовках из магниевых сплавов надо сверлить сверлами из углеродистых или легированных иструментальных сталей. На передней поверхности сверла делать фаску с передним углом, равным 5° (рис. 87), и шириной 0,2..0,6 мм в зависимости от диаметра сверла (фаски тем шире, чем больше диаметр сверла).
• 2. Для уменьшения осевой силы резания и получения дробленой стружки у этих же сверл следует подтачивать перемычку до толщины 0,08..1,0 диаметра сверла D; угол φ делать равным 45°, задний угол α ~ 15°.
• 3. У сверл для сверления отверстий в дюралевых сплавах марок Д1, Д16 и др. должна быть хромирована режущая часть. Это предохраняет от прилипания к сверлу мелких частиц металла, которые усложняют сход стружки, увеличивают шероховатость обработанной поверхности и ускоряют износ сверла.
• 4. Для сверления алюминиевых сплавов необходимо применять сверла с большими углами φ и ω, чем для сверления черных металлов; угол φ должен быть равен 66..70°, а угол наклона винтовых канавок ω равен 35..45°, задний угол α = 8..10°.

Наладка вертикально-сверлильного станка 2Н125

Наладка вертикально-сверлильного станка 2Н125
