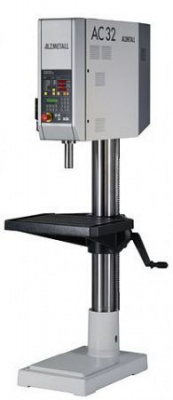

Вертикально-сверлильный станок Alzmetall AC 32
Описание
Вертикально-сверлильный станок AC 32 - сверлильный станок с ЧПУ, который отличается большой мощностью и высокой производительностью.
Особенности:
Стандартная комплектация:
Настройка и фиксирование заданного положения рабочего стола при помощи рычага, расположенного сзади станка. Тепловая защита двигателей, класс защиты F, макс. температура 155?С. Плавная регулировка скорости привода Грибовидная кнопка аварийного отключения с автоматической блокировкой Главный выключатель с блокировочным замком Пульт управления для автоматической выдачи на дисплей параметров обработки и для ввода данных при помощи кнопок для следующих режимов обработки: нарезание резьбы метчиком, сверление с периодическим выводом сверла, сверление с глубокой подачей, сверление на глубину с выводом сверла для обточки торца (снятия фаски), прерывистая подача. Программирование глубины обработки детали сверлением с автоматическими подачами сверла на глубину и выводом сверла (с автоматическими подачами вверх/вниз). Высокоточное, синхронное, жесткое нарезание резьбы без компенсации патроном целого диапазона оборотов, макс. 10 отверстий/мин. (В зависимости от числа оборотов). Специальное программное обеспечение для свободного DIN/ISO- программирования. Ввод глубины сверления при помощи числовых клавиш. Регистрирующий прибор продолжительности работы (часы) для подачи, шпинделя и количества обработанных деталей. Защита шпинделя при помощи электричества. Лакированное покрытие: DD-structured серый RAL 7035, антрацит RAL 7016, алюмин. RAL 9006
Опции:
12. Освещение станка: галогенная лампа с функцией настройки (Галоген 24 В/IP 64 17. Аварийная кнопка отключения на корпусе ножной педали 24. Охлаждающее устройство А встроено внутрь фундаментной плиты. Охлаждающее устройство оснащено дополнительными принадлежностями и насосом с защитой от перегрузки 25. Охлаждающее устройство В – это отдельно стоящий контейнер на 33 л. Охлаждающее устройство оснащено дополнительными принадлежностями и насосом с защитой от перегрузки 33. Механическая и электрическая подготовка таблицы индексов, револьверной головки или зажимного приспособления (по запросу). 34. Дальнейшее разделение таблицы индексов от начала до конца, концевой выключатель после 360? (по запросу). 40.5 Интерфейс данных. V.24/RS-232C для ввода и вывода программ из/во внешние носители памяти или для распечатывания программ 40.7.1 Специальное программное обеспечение для свободного программирования циклов управления, т.е. револьверной головки, таблицы индексов и т.д 40.8 Рабочий стол АС. Настраиваемый рабочий стол АС с фиксацией заданного положения. Рабочая площадь 630 х 410 мм с Т-образными прорезями: 5 х 14 х 100 мм для зажима заготовок. 42. Удлинитель колонны 200 мм 44.0 Комбинация: стол станка (тумбочка) с зажимным патроном с обратной стороны. 47.3.1 Крутой конус ISO Шпиндель DIN 2079-30 только для многошпиндельной и револьверной головки. 47.3.3 Крутой конус ISO Шпиндель DIN 2079-30 Инструмент зажимается в вале с крутым конусом при помощи зажима тарельчатыми пружинами и затяжным болтом в цанговом патроне. Электрический зажим и разжим инструмента. В комплекте с позицией 48. Сокращение хода шпинделя 25 мм револьверной головкой. 48. Выдвижная пиноль для вмонтирования головки многошпиндельного станка или револьверной головки, выдвигается меньше, чем на 20 мм, макс. вес 50 кг. Вместе с данной позицией рекомендуется приобретать 47.3.1
Вертикально-сверлильный станок AC 32 наиболее широко используется в серийном и массовом производстве из-за широких возможностей автоматизации процесса металлообработки.
Особенности:
- Операции повторяются с большой точностью
- Легко программировать.Программирование по DIN и ISO
- Автоматически выполняемые циклы обработки
- Автоподача пиноли бесступенчатая 1-3000 мм/мин
Стандартная комплектация:
Настройка и фиксирование заданного положения рабочего стола при помощи рычага, расположенного сзади станка. Тепловая защита двигателей, класс защиты F, макс. температура 155?С. Плавная регулировка скорости привода Грибовидная кнопка аварийного отключения с автоматической блокировкой Главный выключатель с блокировочным замком Пульт управления для автоматической выдачи на дисплей параметров обработки и для ввода данных при помощи кнопок для следующих режимов обработки: нарезание резьбы метчиком, сверление с периодическим выводом сверла, сверление с глубокой подачей, сверление на глубину с выводом сверла для обточки торца (снятия фаски), прерывистая подача. Программирование глубины обработки детали сверлением с автоматическими подачами сверла на глубину и выводом сверла (с автоматическими подачами вверх/вниз). Высокоточное, синхронное, жесткое нарезание резьбы без компенсации патроном целого диапазона оборотов, макс. 10 отверстий/мин. (В зависимости от числа оборотов). Специальное программное обеспечение для свободного DIN/ISO- программирования. Ввод глубины сверления при помощи числовых клавиш. Регистрирующий прибор продолжительности работы (часы) для подачи, шпинделя и количества обработанных деталей. Защита шпинделя при помощи электричества. Лакированное покрытие: DD-structured серый RAL 7035, антрацит RAL 7016, алюмин. RAL 9006
Опции:
12. Освещение станка: галогенная лампа с функцией настройки (Галоген 24 В/IP 64 17. Аварийная кнопка отключения на корпусе ножной педали 24. Охлаждающее устройство А встроено внутрь фундаментной плиты. Охлаждающее устройство оснащено дополнительными принадлежностями и насосом с защитой от перегрузки 25. Охлаждающее устройство В – это отдельно стоящий контейнер на 33 л. Охлаждающее устройство оснащено дополнительными принадлежностями и насосом с защитой от перегрузки 33. Механическая и электрическая подготовка таблицы индексов, револьверной головки или зажимного приспособления (по запросу). 34. Дальнейшее разделение таблицы индексов от начала до конца, концевой выключатель после 360? (по запросу). 40.5 Интерфейс данных. V.24/RS-232C для ввода и вывода программ из/во внешние носители памяти или для распечатывания программ 40.7.1 Специальное программное обеспечение для свободного программирования циклов управления, т.е. револьверной головки, таблицы индексов и т.д 40.8 Рабочий стол АС. Настраиваемый рабочий стол АС с фиксацией заданного положения. Рабочая площадь 630 х 410 мм с Т-образными прорезями: 5 х 14 х 100 мм для зажима заготовок. 42. Удлинитель колонны 200 мм 44.0 Комбинация: стол станка (тумбочка) с зажимным патроном с обратной стороны. 47.3.1 Крутой конус ISO Шпиндель DIN 2079-30 только для многошпиндельной и револьверной головки. 47.3.3 Крутой конус ISO Шпиндель DIN 2079-30 Инструмент зажимается в вале с крутым конусом при помощи зажима тарельчатыми пружинами и затяжным болтом в цанговом патроне. Электрический зажим и разжим инструмента. В комплекте с позицией 48. Сокращение хода шпинделя 25 мм револьверной головкой. 48. Выдвижная пиноль для вмонтирования головки многошпиндельного станка или револьверной головки, выдвигается меньше, чем на 20 мм, макс. вес 50 кг. Вместе с данной позицией рекомендуется приобретать 47.3.1
Вертикально-сверлильный станок AC 32 наиболее широко используется в серийном и массовом производстве из-за широких возможностей автоматизации процесса металлообработки.
Характеристики
Макс. Ø сверления (сталь), мм
|
32 |
Диапазон скоростей шпинделя, об/мин
|
55 - 5000 |
Макс. Ø нарезаемой резьбы (сталь), мм
|
М24 |
Макс. Ø нарезаемой резьбы (чугун), мм
|
М30 |
Ход пиноли шпинделя, мм
|
180 |
Конус шпинделя, Морзе
|
КМ4 |
Диаметр колонны, мм
|
145 |
Мощность двигателя, кВт
|
3 |
Напряжение питания, В
|
3x380 |
Масса, кг
|
520 |
