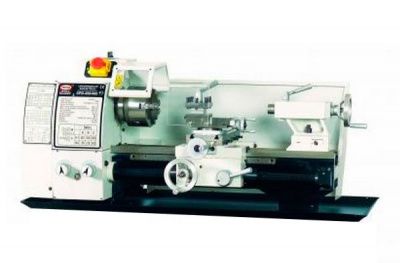

Настольный токарный станок Proma SPB-400/400
- Описание
- Характеристики
- Комплект поставки
- Видео
- Документы
-
Настольный токарный станок SPB-400 - токарный станок, который используется для механической обработки тел вращения из черного или цветного металла, а также различных сплавов.
Функциональные возможности
В условиях специализированной мастерской или цехового мелкосерийного производства настольный токарный станок SPB-400 может использоваться для выполнения следующих операций:- обтачивание цилиндрических, фасонных и конических заготовок;
- отрезка;
- подрезка торцов;
- растачивание, развертывание и сверление отверстий;
- накатка рифлений;
- нарезка резьбы;
- притирка поверхностей.
Комплектация
В комплекте с настольным токарным станком SPB-400 поставляются:- трехкулачковый патрон диаметром 125 мм;
- обратный кулачок;
- неподвижные центры МК-3 и МК-2;
- ключ для патрона;
- ключ для резцедержателя;
- 4 шестигранных ключа диаметром 3-6 мм;
- 3 рожковых ключа (17х19, 14х17, 10х12);
- регулируемый радиусный ключ (45-52 мм);
- 8 шестерней гитары подач (Z от 45 до 75);
- подробная инструкция по обслуживанию и эксплуатации.
сновные узлы и детали оборудования
1. Поддон (поставляется с подставкой)
2. Шпиндельная бабка
3. Электрический блок управления
4. Зажимной патрон
5. Фартук
6. Резцедержатель
7. Верхние салазки
8. Поперечные салазки
9. Каретка суппорта
10. Направляющие станины
11. Задняя бабка
12. Станина
13. Подставка (поставляется отдельно)
Дополнительная информация
1. Рукоятка поворота резцедержателя 1: Вращение против часовой стрелки – открепление резцедержателя. Вращение по часовой стрелке – закрепление резцедержателя. Поворот резцедержателя осуществляется рукой против часовой стрелки. Резцедержатель имеет четыре фиксированных положения, через 900.
2. Рукоятка ручного перемещения поперечных салазок суппорта 2: Вращение по часовой стрелке – перемещение салазок вперед. Вращение против часовой стрелки – перемещение салазок назад.
3. Маховик ручного перемещения каретки суппорта 3: Вращение против часовой стрелки – перемещение каретки суппорта влево. Вращение по часовой стрелке – перемещение каретки суппорта вправо.
4. Рукоятка ручного перемещения верхних салазок суппорта 4: Вращение по часовой стрелке – перемещение салазок влево. Вращение против часовой стрелки – перемещение салазок вправо.
5. Рукоятка включения и выключения гайки ходового винта 6: Поворот вниз – включение гайки. Поворот вверх – выключение гайки. -
Макс. длина заготовки, мм 400 Макс. Ø заготовки над суппортом, мм 150 Макс. Ø заготовки над станиной, мм 250 Количество скоростей 6 Диапазон скоростей шпинделя, об/мин 125/210/420/620/1000/2000 Конус шпинделя KM3 Конус пиноли KM2 Ход пиноли, мм 68 Количество подач (попер./прод.) /22 Ход поперечных салазок, мм 150 Ход продольных салазок, мм 400 Ход верхних салазок, мм 72 Шаг метрической резьбы, мм 0.4/0.5/0.6/0.7/0.8/1/1.25/1.5/1.75/2/2.5/3 Шаг дюймовой резьбы, нит/дюйм 10/11/14/19/20/22/40/44 Диаметр патрона, мм 125.0000 Напряжение питания, В 3x380 Потребляемая мощность, кВт 0.6 Габаритные размеры, мм 935x588x375 Масса, кг 120 -
- Патрон 3х кулачковый o 125 мм - 1шт
- Кулачки обратные - 1шт
- Центр не вращающийся МК-2; МК-3 - 2шт
- Сменные шестерни гитары подач Z = 45, 48, 50, 51, 55, 60, 70, 75 - 8шт
- Ключ патрона - 1шт
- Ключ резцедержателя - 1шт
- Ключи шестигранные 3,4,5,6мм - 4шт
- Ключи рожковые 10х12, 14х17, 17х19 - 3шт
- Ключ радиусный 45-52мм - 1шт
- Инструкция по эксплуатации
-
-
