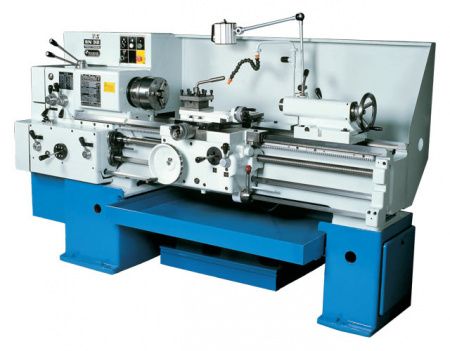

Токарно-винторезный станок Trens SN 32 (1000)
- Описание
- Характеристики
- Комплект поставки
- Документы
-
Токарно-винторезный станок TRENS SN 32 – универсальное решение для среднесерийного и мелкосерийного производства, идеально подойдёт для обслуживания текущего парка оборудования и ремонта в небольших мастерских, серьёзных производственных предприятий. Позволяет точить и растачивать цилиндрические, конические и фасонные поверхности, сверлить, зенкеровать и развертывать осевые отверстия. Большое количество скоростей вращения шпинделя и движения ходового винта позволяет нарезать множество резьб наружных и внутренних метрических, дюймовых, питчевых и модульных различных конфигураций. Этот станок соответствует повышенному классу точности и является более дорогим, более точным и надёжным аналогом советским «Ижам», ZMM CU325 и ВИТЯЗЬ 16К20М. Все элементы станка замеряются лазером, проверяются на соосности, биения и проходят длительное тестирование, направляющие станины закалены, отшлифованы и проходят предварительную притирку ручной операцией шабрением. Станина, патрон и резцедержатель обеспечивают высокую жёсткость станка, что позволяет давать высокие скорости и большие глубины резания.
Запирающий замок шпинделя CAMLOCK Источник энергии Conduflex Откидные ручки Левосторонее управление суппортом MultiSuisse Револьверный быстрозажимной резцедержатель Педаль общего останова станка по центру станины Конусная линейка для расточки конусных поверхностей Устройство цифровой индикации Индикаторы метрической резьбы
ЗАКАЛЁННЫЕ НАПРАВЛЯЮЩИЕ СТАНИНЫ
Станина токарного станка TRENS SN 32 представляет собой чугунный монолит. При изготовлении учтены многие параметры будущей машины. Геометрия станины обеспечивает необходимую жёсткость между шпинделем, инструментальной головкой и задней бабкой. Температурная стабилизация токарного станка дает высокую точность, как при продолжительных процессах, так и при режимах резания с большими подачами. Направляющие закалены до 400 HB на глубину 2-3 мм – высокое качество продукции прежде всего! Дополнительные принадлежности обеспечивают возможности для комплексной обработки валов и фланцевых деталей.ШПИНДЕЛЬ
Токарный станок TRENS SN 32 оснащён шпинделем с радиально-упорными подшипниками с предварительной нагрузкой. Узел обладает достаточной жесткостью для тяжелых режимов резания. Подшипники FAG наполняются высококачественной жировой смазкой NBU15 компании KLÜBER и не требуют сервисных работ на протяжении всего срока службы. После обкатки система работает при более низкой температуре. Данная конфигурация обеспечивает высокую скорость обработки при режимах с большими подачами и дает возможность длительного времени эксплуатации токарного станка TRENS SN 32 без потери точности. Привод шпинделя с максимальной скоростью вращения 2500 об/мин обеспечивает электродвигатель с высоким моментом мощностью 4 кВт.ИНСТРУМЕНТАЛЬНАЯ ГОЛОВКА
Токарный станок TRENS SN 32 может быть укомплектован инструментальной головкой стандарта MULTIFIX. Эту систему высоко ценят операторы станка за быструю и точную замену инструмента, удобство в эксплуатации и высокую надежность. Такой тип крепления позволяет производить мелкие серии деталей при использовании большего числа инструментов – резцы заменяются вместе с оправкой. Система посадки обеспечивает точное позиционирование резца при смене инструмента. Головка MULTIFIX устанавливается по желанию заказчика. В базовом исполнении на станок установлена четырехпозиционная головка.УПРАВЛЕНИЕ
Конструкция органов управления токарного станка TRENS SN 32 обеспечивает удобство в эксплуатации машины. Высокое качество и надежность выполненных узлов призваны обеспечивать безопасность и бесперебойность работы оборудования. Конструкция кондукторных втулок токарного станка обеспечивает равномерную и точную подачу при нарезании резьбы. Защитные кожуха винта подачи установлены с двух сторон суппорта для повышения безопасности. За многие годы работы в машиностроении были учтены рекомендации и пожелания операторов – теперь управлять токарным станком TRENS SN 32 еще легче!ЭЛЕКТРОСИСТЕМА
Токарный станок TRENS SN 32 обеспечивает высокую безопасность при эксплуатации машины благодаря системе защиты от перегрузок. Немецкие компоненты MOELLER обладают повышенной надежностью и увеличенным сроком эксплуатации. Конструкция электрощита токарного станка упрощает доступ к компонентам системы и сокращает время на обслуживание машины. Вводные электрокабели проложены таким образом, чтобы исключить обрыв или другие повреждения, а также облегчить доступ к устройству для отвода стружки.УСТРОЙСТВО ЦИФРОВОЙ ИНДИКАЦИИ (УЦИ)
На токарный станок TRENS SN32 по заказу устанавливается блок цифровой индикации HEIDENHAIN ND780. Возможна установка двух- и трехосевой версии устройства. Цифровой индикатор прост в настройках, практически не требует обслуживания и обеспечивает следующие функции:- Отображение текущего положения при работе и измерениях
- Отображение расстояния, которое требуется пройти
- Несколько нулевых точек для различных деталей
- Быструю перенастройку на новую деталь
- Комфорт работы оператора
ТОЧНОСТЬ
- Диапазон диаметров Ø 20 мм – Ø 100 мм; класс точности IT7
- Диапазон диаметров Ø 100 мм – Ø 400 мм; класс точности IT6
- Самые ответственные элементы станины вручную отшаброваны
- Высокая точность станка и высокая жёсткость станины
- Большая мощность шпинделя 4 кВт, обеспечивает скорость вращения до 2000 об/мин. Небольшая стоимость владения и большой срок службы станков, о чем свидетельствует 100 000 проданных станков по всему миру
- Нарезание не только стандартных метрических, дюймовых резьб, но также и нестандартных, сложных резьбовых поверхностей
- Большой набор возможных опций и оснастки, в том числе самое современное Устройство Цифровой Индикации (УЦИ), которое не только показывает положение резца, но и показывает расстояние, которое надо ещё пройти и несколько нулевых точек для разных деталей
- Простое и интуитивно понятное управление станком, соблюдены все меры и требования к безопасной эксплуатации оборудования
-
Макс. длина заготовки, мм 1000 Макс. Ø заготовки над суппортом, мм 168 Макс. Ø заготовки над станиной, мм 330 Диапазон скоростей шпинделя, об/мин 14—2500 Конус шпинделя КМ6 Макс. Ø заготовки в выемке станины, мм 520 Диаметр отверстия шпинделя, мм 80 Диаметр пиноли, мм 70 Ход пиноли, мм 180 Количество подач (попер./прод.) 38 Диапазон продольных подач, мм/об 0,025-3,2 Диапазон поперечных подач, мм/об 0,12-1,6 Ход поперечных салазок, мм 250 Скорость ускор. перемещ. суппорта, м/мин без ускорен. подачи Шаг метрической резьбы, мм 0,25-20 Шаг дюймовой резьбы, нит/дюйм 2-160 Шаг модульной резьбы, мм 0,125-10 Шаг питчевой резьбы, питч 4-160 Макс. сечение резца, мм 20х20 Потребляемая мощность, кВт 4 Габаритные размеры, мм 2640x1010x1445 Масса, кг 1620 -
Стандартная комплектация:
- Сопроводительная документация.
- Неподвижный центр Морзе 5.
- Контейнер для стружки.
- Инструменты для обслуживания станка.
- Переставляемые шестерни для нарезки резьбы.
- Предохранительный кожух патрона (в стандартной комплектации — только для внутреннего рынка).
- Резервуар для СОЖ.
Дополнительные приспособления:
- 4-кулачковая планшайба диам. 320 мм.
- Плоская планшайба диам. 320 мм. 3- или 4-кулачковый универсальный патрон.
- Подвижный центр Морзе 5.
- Неподвижный люнет диам. 10-115 мм.
- Подвижный люнет диам. 10-115 мм.
- Неподвижный люнет диам. 90-170 мм.
- Резцедержатель американского типа.
- Поворотный резцедержатель.
- Продольные и поперечные скользящие микрометрические упоры.
- Шкала индикатора резьбы.
- Поддон для стружки.
- Анкерные крепления.
- Ограждение патрона (имеет значение только за границей).
-
