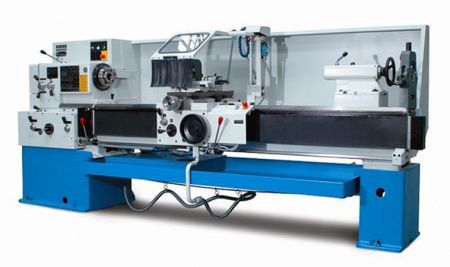

Токарно-винторезный станок Trens SN50C (2000)
- Описание
- Характеристики
- Документы
-
Токарно-винторезный станок SN 50 C/2000 - оборудование токарной группы, предназначенное для механической обработки валов, фланцев и других тел вращения в условиях единичного, мало- или среднесерийного производства.
Функциональные возможности
Токарно-винторезный станок SN 50 C/2000 дает возможность:
- проводить чистовую обработку внешних и внутренних поверхностей заготовок цилиндрической, сферической или конической формы;
- нарезать резьбы различных типов (внутренние и наружные).
Важные особенности
Особенности токарно-винторезного станка SN 50 C/2000:
- литая станина из чугуна;
- упрощенная система нарезания резьб;
- точность обработки металлических поверхностей, соответствующая стандарту STN ISO 1708;
- расширенная комплектация поставки и большой выбор дополнительной оснастки.
Комплектация
В комплект поставки токарно-винторезного станка SN 50 C/2000 по умолчанию входит:
- неподвижный центр для фиксации заготовки MORSE 5;
- переходник MORSE 6;
- приспособление для сужения диаметра конуса пиноли задней бабки;
- сменные шестерни для нарезания дюймовых и метрических резьб различных размеров;
- набор инструментов для текущего обслуживания оборудования;
- комплект запасных шпилек;
- руководство по применению.
Дополнительно вместе с токарно-винторезным станком SN 50 C/2000 можно заказать следующие приспособления:
- планшайба плоская диаметром 500 мм;
- планшайба четырехкулачковая диаметром 500 мм;
- универсальный патрон трех- или четырехкулачковый диаметром 250 мм;
- неподвижный люнет диаметром от 170 до 250 мм;
- неподвижный люнет диаметром от 10 до 115 мм;
- подвижный люнет диаметром от 10 до 115 мм;
- подвижный центр MORSE 5;
- суппорт с резцедержателем американского образца;
- конусная линейка;
- резцедержатель поворотный;
- индикатор нарезания резьб;
- приспособление для внешнего и внутреннего шлифования;
- поддон для мусора;
- микрометрический упор (продольный);
- задний барьер для защиты мастера;
- анкерные крепления;
- поводковая планшайба;
- прижимные фланцы для патронов диаметром 315 мм;
- шприц для впрыскивания масла;
- фланец для патрона.
-
Макс. длина заготовки, мм 2000 Макс. Ø заготовки над суппортом, мм 270 Макс. Ø заготовки над станиной, мм 500 Диапазон скоростей шпинделя, об/мин 22-2000 Конус шпинделя KM6 Макс. Ø заготовки в выемке станины, мм 700 Длина выемки в станине, мм 230 Макс. масса заготовки, кг 300/80 Диаметр отверстия шпинделя, мм 52 Диаметр пиноли, мм 70 Ход пиноли, мм 180 Количество подач (попер./прод.) 38.0000 Диапазон продольных подач, мм/об 0.05-6.4 Диапазон поперечных подач, мм/об 0.025-3.2 Ход поперечных салазок, мм 300 Скорость ускор. перемещ. суппорта, м/мин 3/1.5 Шаг метрической резьбы, мм 0.5-40 Шаг дюймовой резьбы, нит/дюйм 1-80 Шаг модульной резьбы, мм 0.25-20 Шаг питчевой резьбы, питч 2-72 Макс. сечение резца, мм 32x20 Потребляемая мощность, кВт 5.5 Габаритные размеры, мм 1100x1505x3630 Масса, кг 1940 -
Каталог оборудования trens Размер: 5,1 мб
