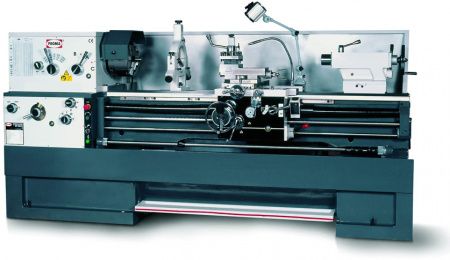

Токарно-винторезный станок Proma SPF-2000PH
- Описание
- Характеристики
- Комплект поставки
- Документы
-
Токарно-винторезный SPF-2000PH находит свое применение в ремонтных, слесарных, столярных мастерских, на складах, на производстве с небольшими оборотами товара, на мало- и крупносерийном производстве.
Принцип работы этого устройства – обработка тел вращения путем снятия с них стружки во время обтачивания. Поэтому на таком станке обрабатываются детали конической, цилиндрической и круглой формы.
Виды работ, которые можно проводить на станке SPF-2000PH
На этом универсальном токарном станке можно осуществлять расширение и сверление отверстий, обрезку торцов, обтачивание конических, цилиндрических и фасонных поверхностей, накатку рифлений, притирку, нарезку внутренней и внешней резьбы. На станке можно обрабатывать детали крупных размеров.
Преимущества устройства
Станок отличается от подобных тем, что имеет:
- Систему охлаждения СОЖ;
- Ножной тормоз;
- Подсветку рабочей поверхности;
- Кнопку экстренного выключения двигателя;
- Защитный экран.
Станок состоит из:
Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).
Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.
На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.
Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.
Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.
На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.
Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.
Дополнительная информация
Установка величины подачи и шага резьбы.
Установка величин подачи осуществляется рукоятками (1, 2, 4) в соответствии со значениями, указанными в правой части таблицы. Таблица расположена слева на передней части шпиндельной бабки. Рукоятка 3 включена в положении ^^^^. Пример: Для установки подачи равной 0,040 мм/об. рукоятку 1 нужно поставить в положение IN, рукоятку 2 в положение 1, рукоятку 4 в положение III, рукоятка 4 в положении ^^^^. В таблице даны значения величин продольных подач. Величина поперечной подачи составляет 0,4 продольной.
Установка величин нарезания резьбы осуществляется рукоятками 1, 2, 3, 4 в соответствии со значениями, указанными в левой части таблицы. Таблица расположена слева на передней части шпиндельной бабки. Рукояткой 1 происходит выбор типа резьбы: IN- дюймовая, DP-питчевая резьба, MM- метрическая, MP-модульная резьба. Рукоятками 2,3,4 выбор величины резьбы. Пример: Для нарезания метрической резьбы с шагом 1,75мм рукоятку 1 нужно поставить в положение ММ, рукоятку 2 в положение 4, рукоятку 3 в положение F, рукоятку 4 в положение II.
-
Макс. длина заготовки, мм 2000 Макс. Ø заготовки над суппортом, мм 275 Макс. Ø заготовки над станиной, мм 460 Диапазон скоростей шпинделя, об/мин 25-1800 Конус шпинделя Мк5 Диаметр отверстия шпинделя, мм 80 Конец шпинделя Мк7 Ход пиноли, мм 170 Диапазон продольных подач, мм/об 0,004-2,456 Диапазон поперечных подач, мм/об 0,016-0,982 Шаг метрической резьбы, мм 0,5-20 Шаг дюймовой резьбы, нит/дюйм 1,5-72 Шаг модульной резьбы, мм 0,25-10 Макс. высота резца, мм 25 Напряжение питания, В 3x380 Потребляемая мощность, кВт 5.5 Габаритные размеры, мм 3320х1000х1295 Масса, кг 3055 -
3-х кулачковый патрон – ?250 мм 1шт Кулачки обратные (комплект) 1шт 4-х кулачковый патрон – ?320 мм 1шт Планшайба – ?410 мм 1шт. Люнет подвижный 1шт. Люнет стационарный 1шт. Комплект сменных шестерен (6шт.) 1шт. Поворотный центр 1шт. Невращающийся центр Мк 3 1шт. Втулка переходная Мк 5-Мк 7 1шт. Ключи шестигранные 2,3,4,5,6,8,10 7 шт. ключ патрона 2шт. Ключ резцедержателя 1 шт. Ключи рожковые 9х11,10х12,12х14, 17х19 4 шт. Ключ радиусный 135х140 1 шт. Клин для снятия инструмента из пиноли 1 шт. Установочные опоры с болтами комплект Отвёртка крестовая 1 шт. Отвёртка шлицевая 1 шт. Инструкция по эксплуатации
-
