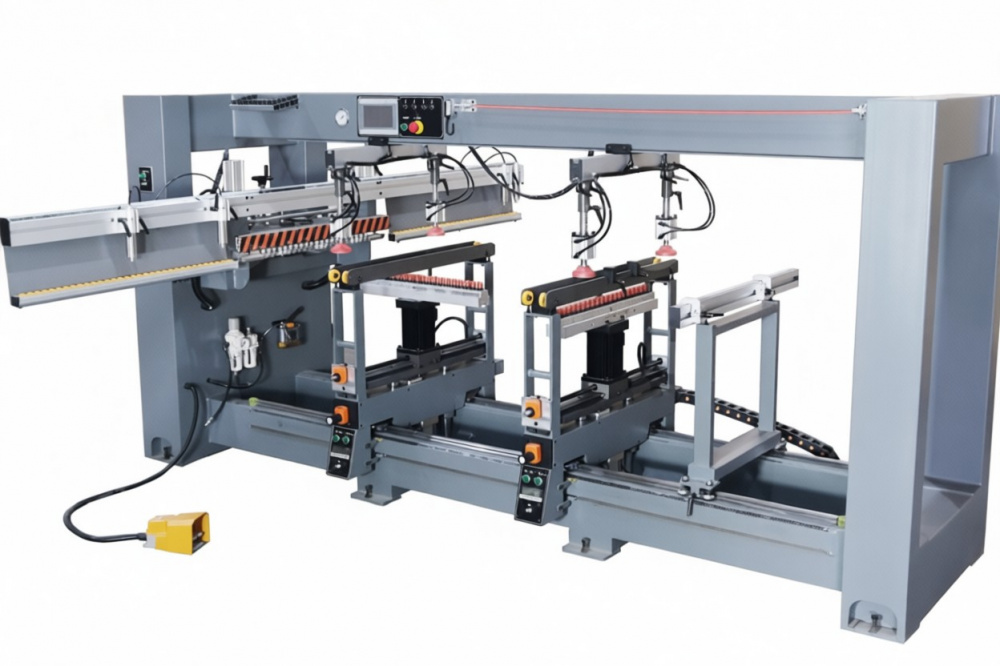

Сверлильно-присадочный станок MZ3-21

Сверлильно-присадочный станок серии MZ3-21 предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели. Работа станка осуществляется в полуавтоматическом режиме.

Применяется на предприятиях и в цехах по крупносерийному производству мебели, а также других деревообрабатывающих производств.

Особенности конструкции:

     - полезная рабочая зона 2450 мм;
     - горизонтальный сверлильный агрегат на 21 шпиндель с предустановкой под быстросменные патроны, с двигателем 1,5 кВт и цифровым индикатором рабочей высоты;
     - алюминиевая направляющая 3000 мм с 4-мя пневматическими упорами;
     - упорная гребенка;
     - селектор переменного цикла;

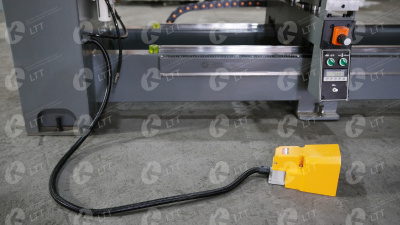

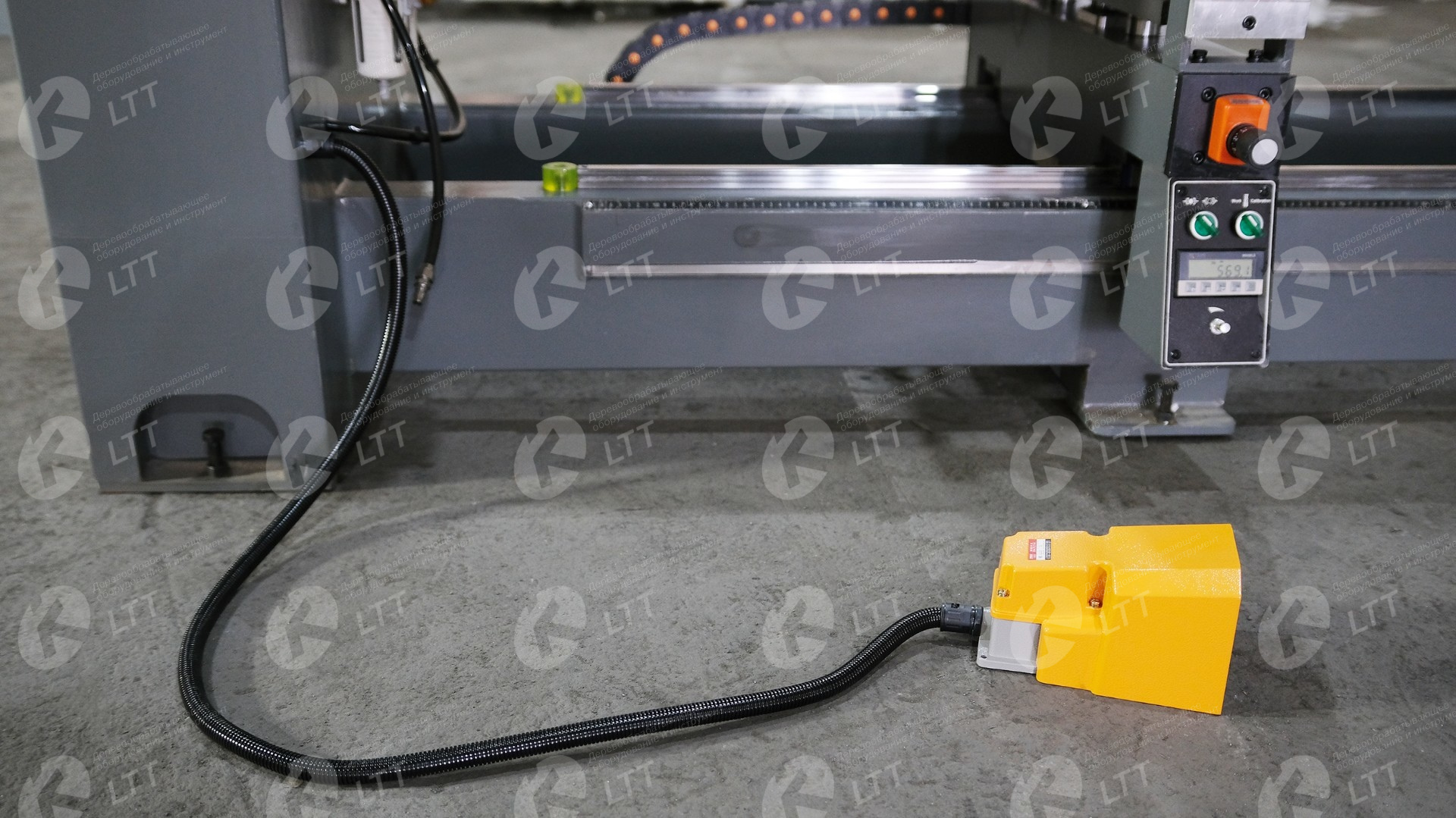

     - педаль управления и переключатели упоров;
     - четыре верхних прижима;
     - управление сверлильными группами с панели управления;
     - магазин для сверл;

    - два вертикальных сверлильных агрегата;

     - поворотные на 90о сверлильные группы с пневмофиксацией;

     - сверлильный агрегат на 2х11 шпиндель под быстросменные патроны;
     - регулировка глубины сверления с цифровым механическим индикатором;
     - продольное перемещение по призматическим направляющим с магнитной лентой и электронным цифровым индикатором.



Схема обработки

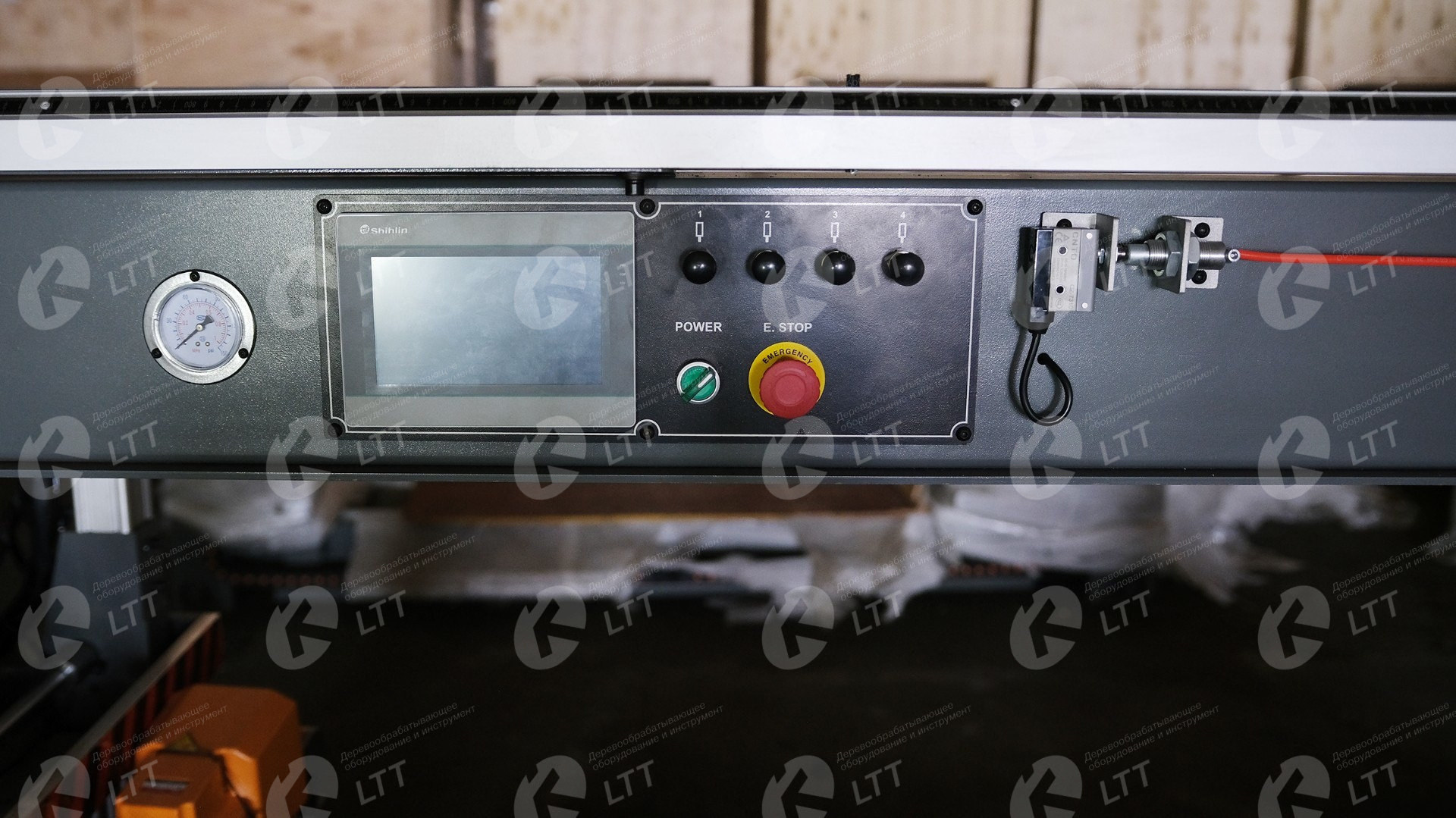

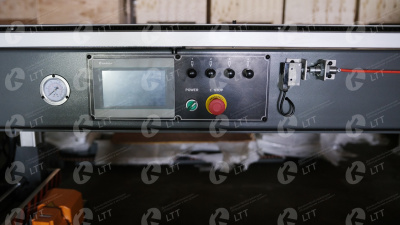

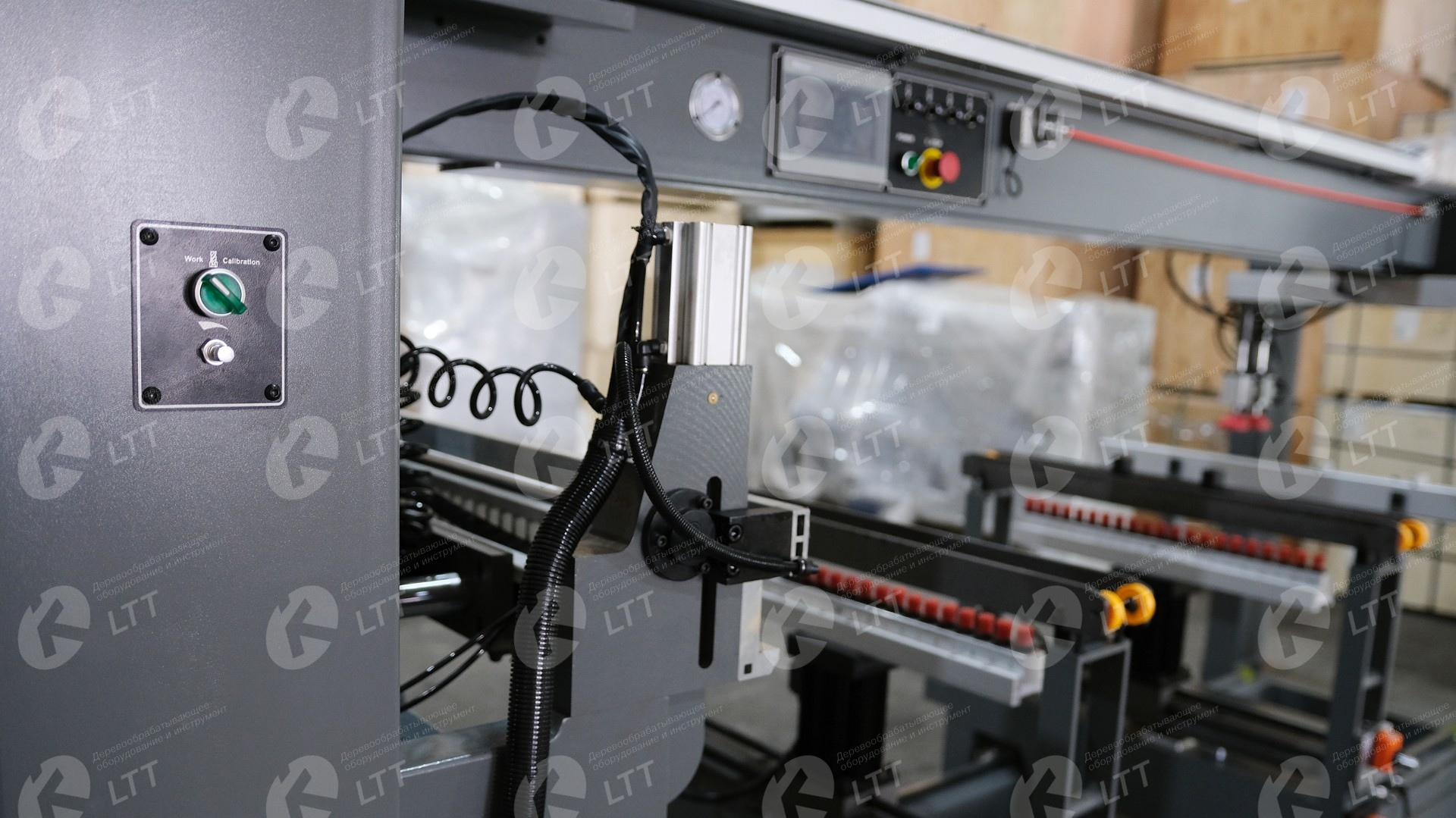

Система управления
Операционная панель проста в использовании, ряды выбираются в зависимости от различных задач сверления.

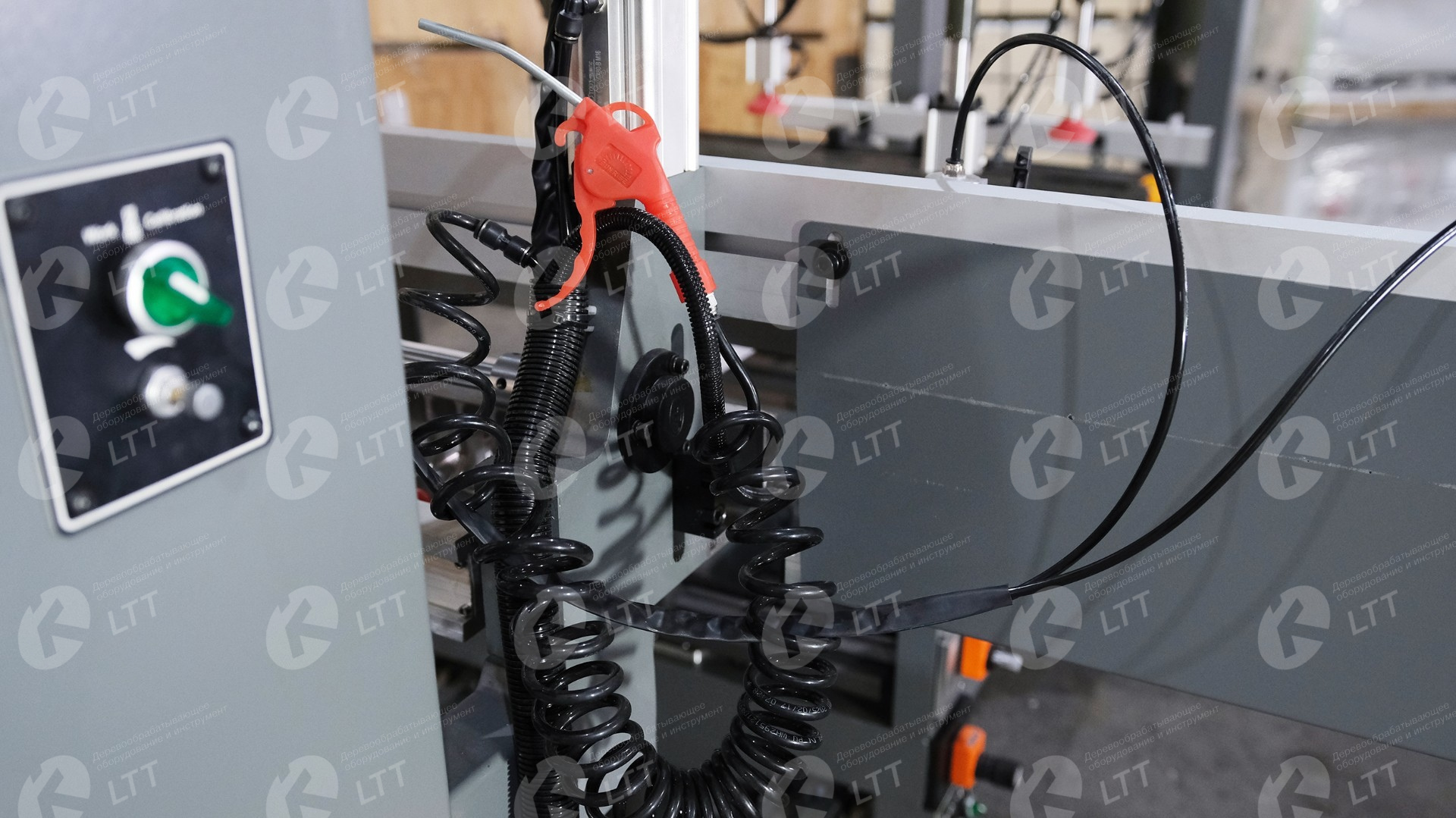

Обдув пневмоприжима
Пневмоприжим оснащен обдувом для удаления пыли.

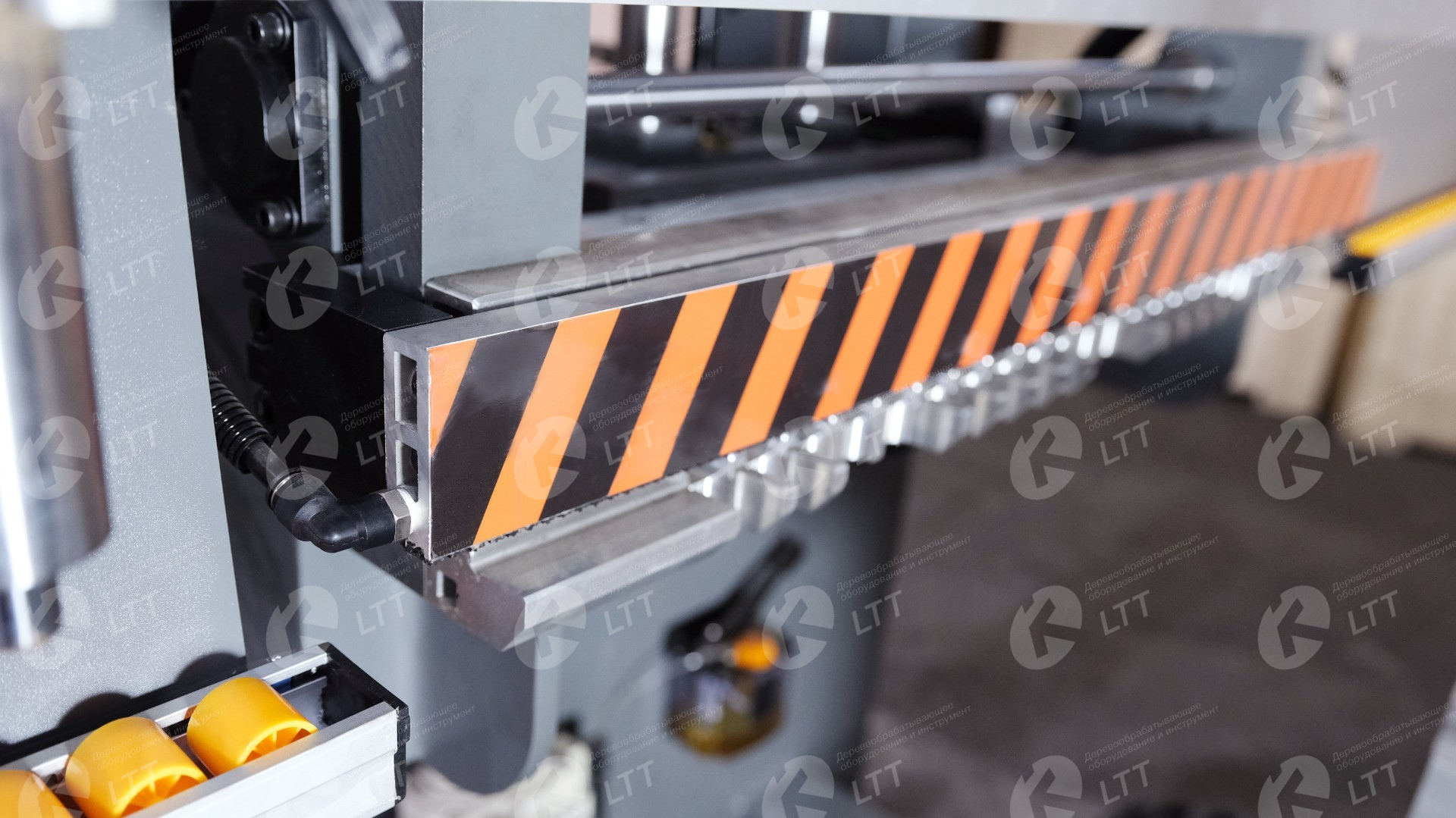

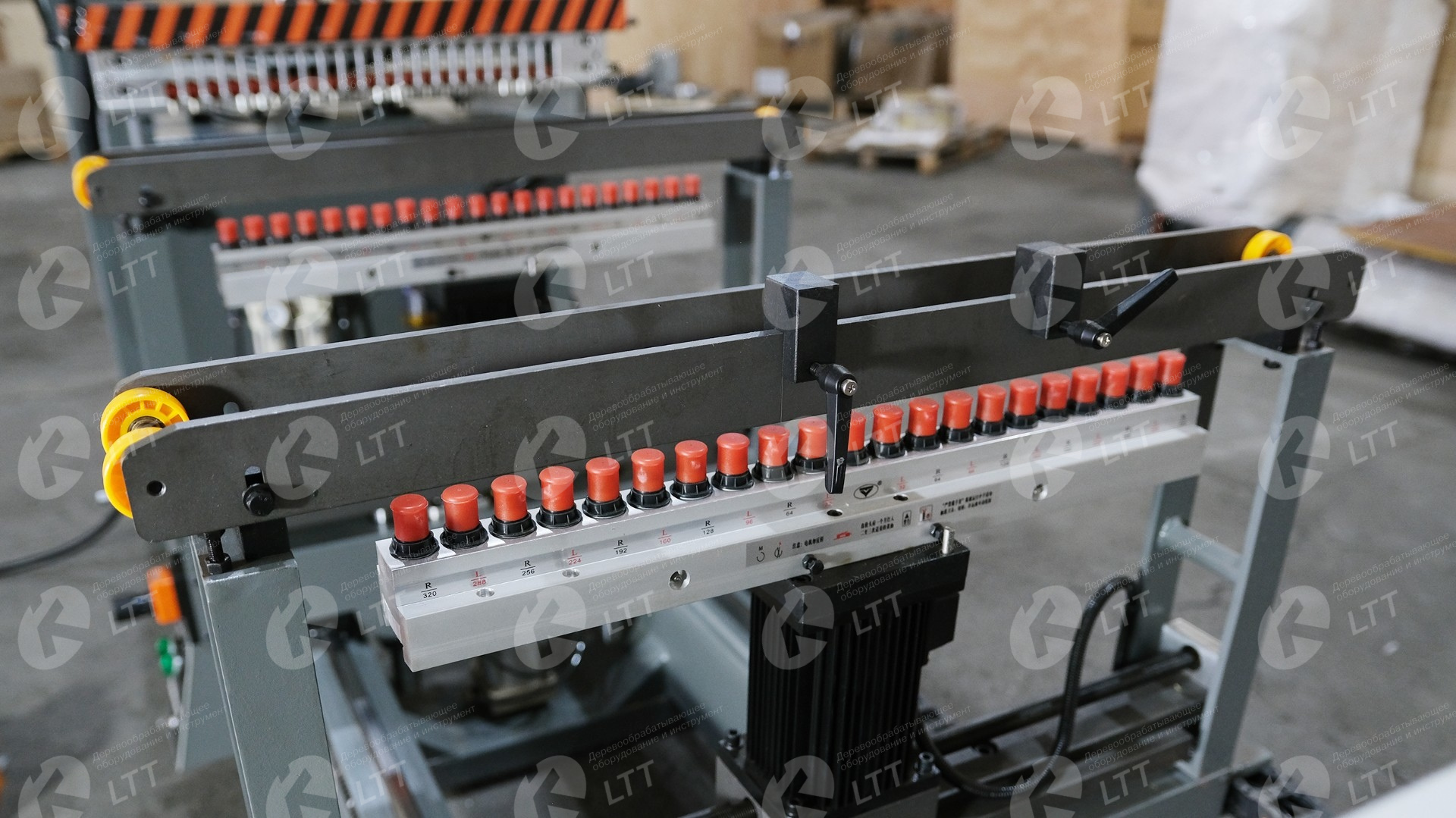

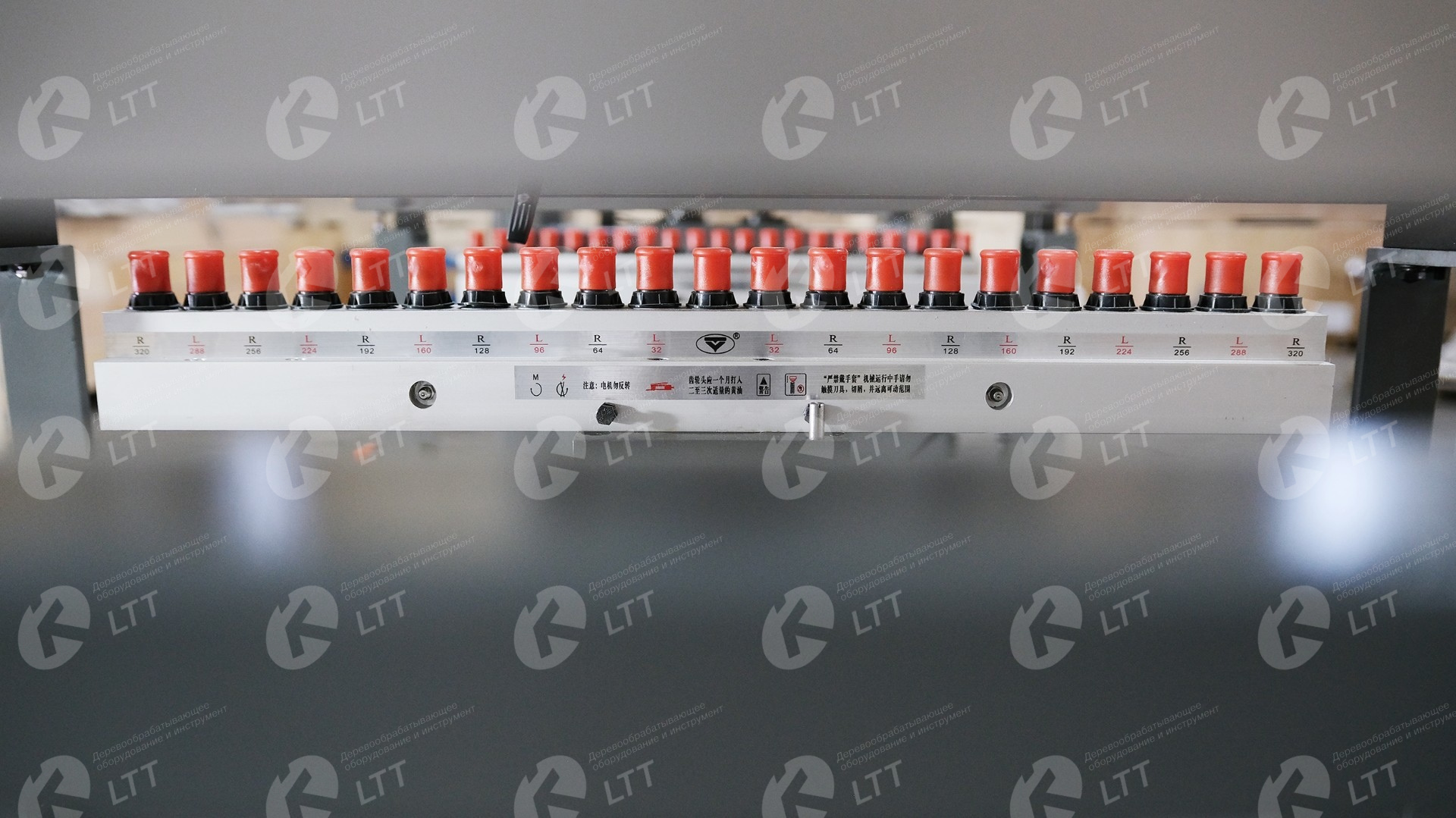

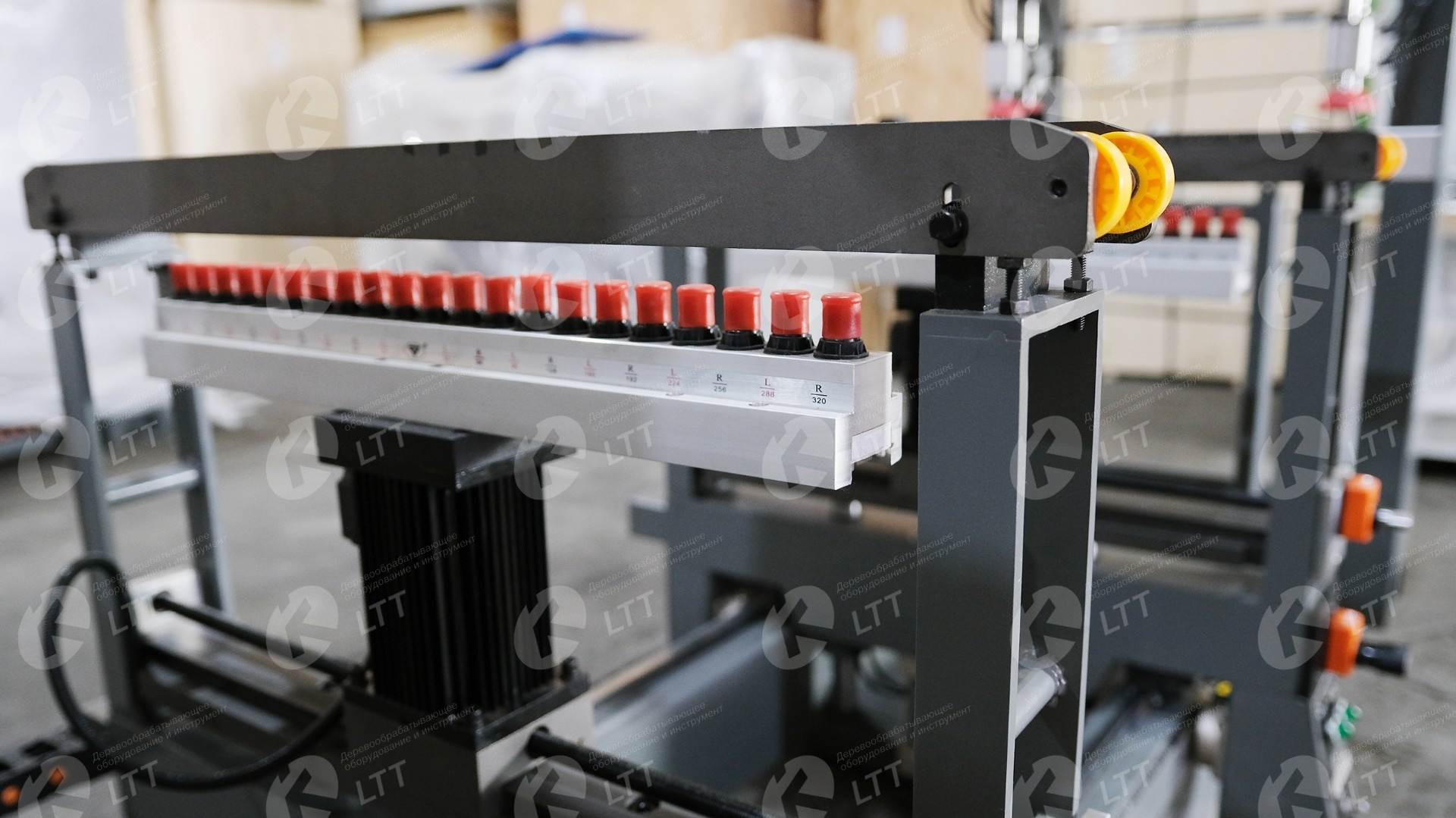

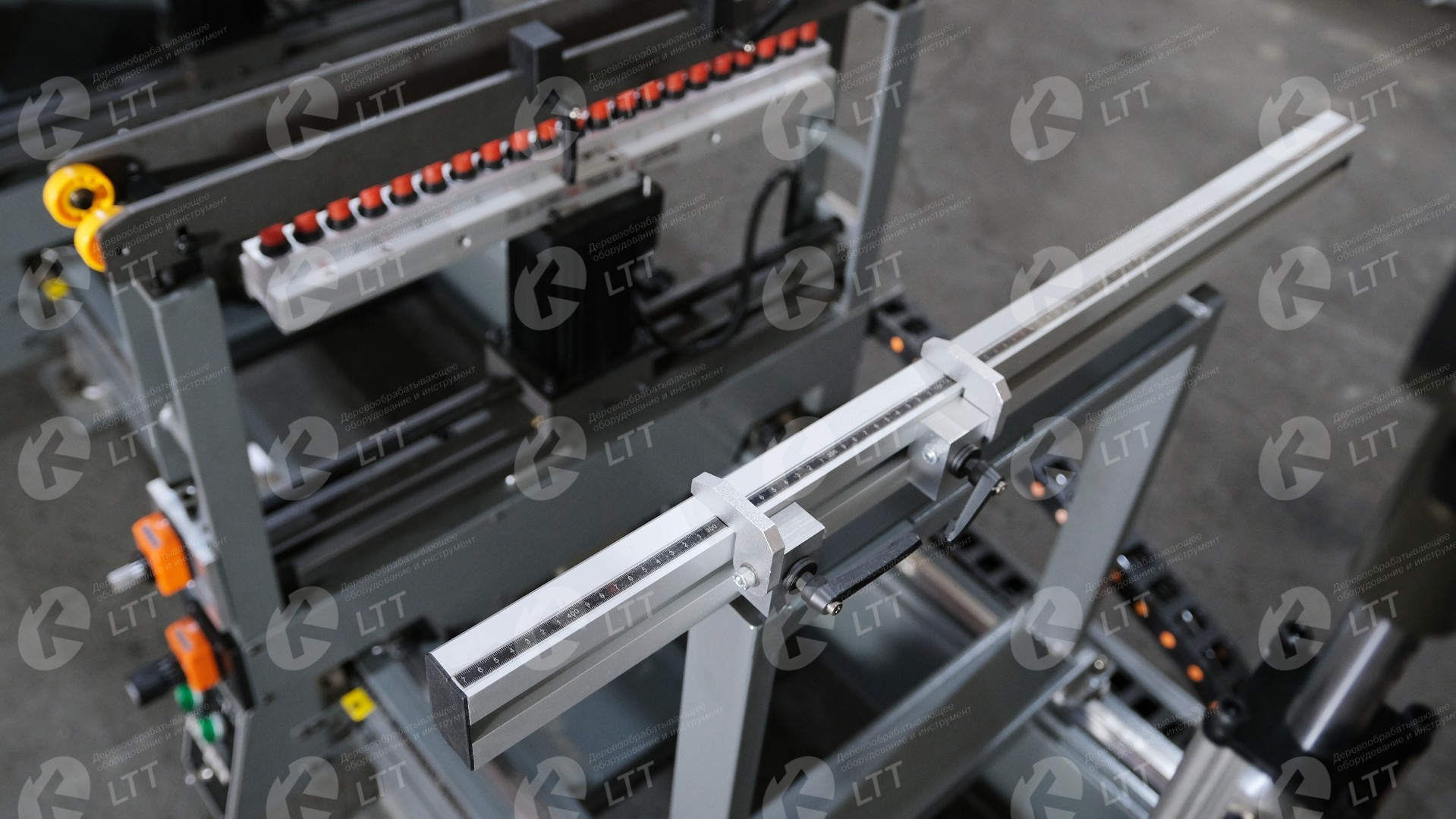

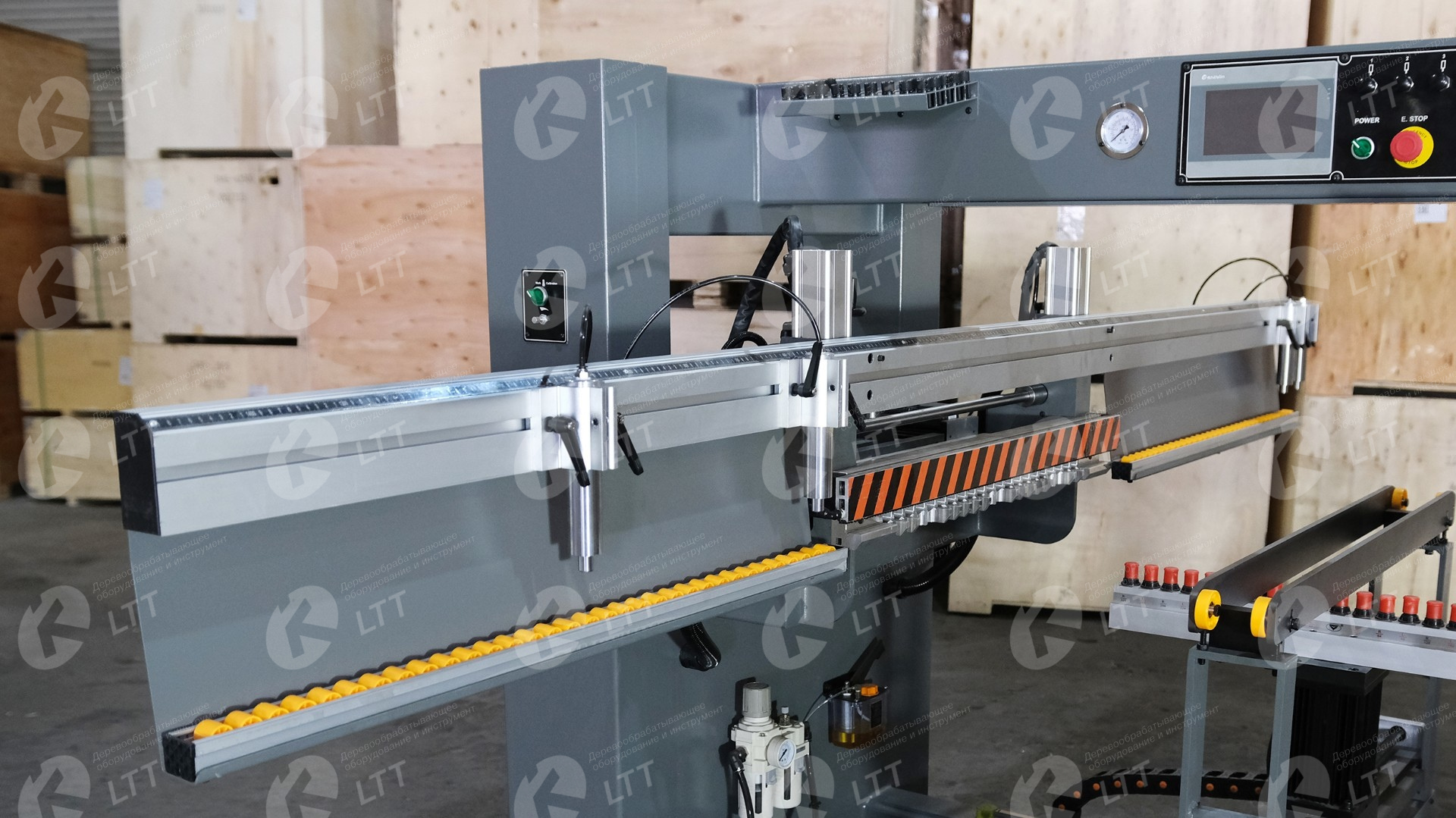

Горизонтальная траверса
Четыре независимых размерных упора.

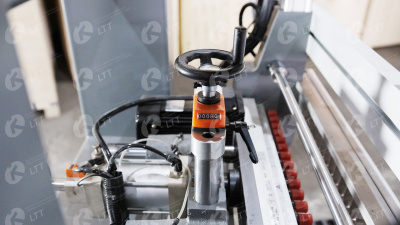

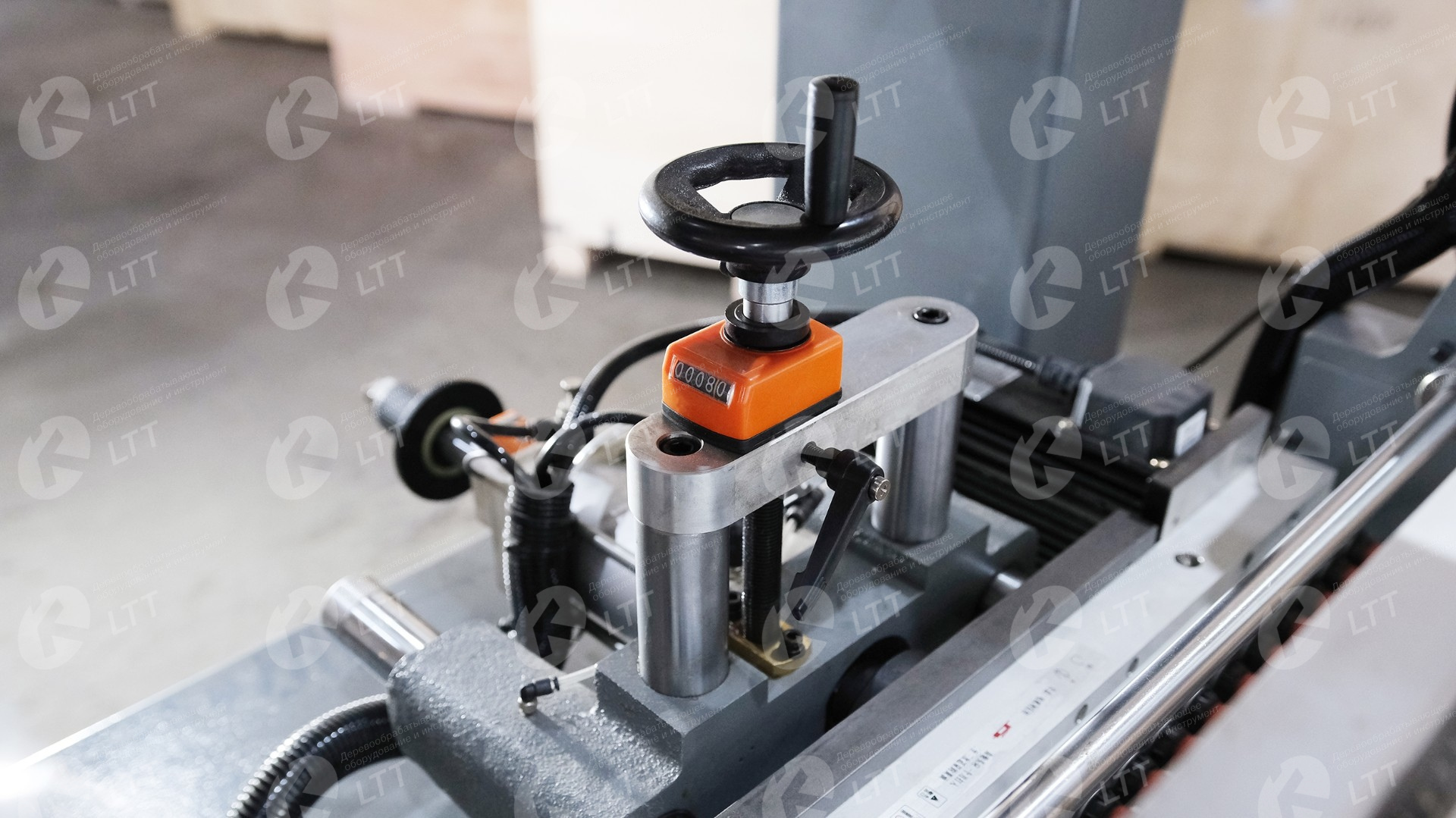

Регулировка глубины сверления горизонтальной группы

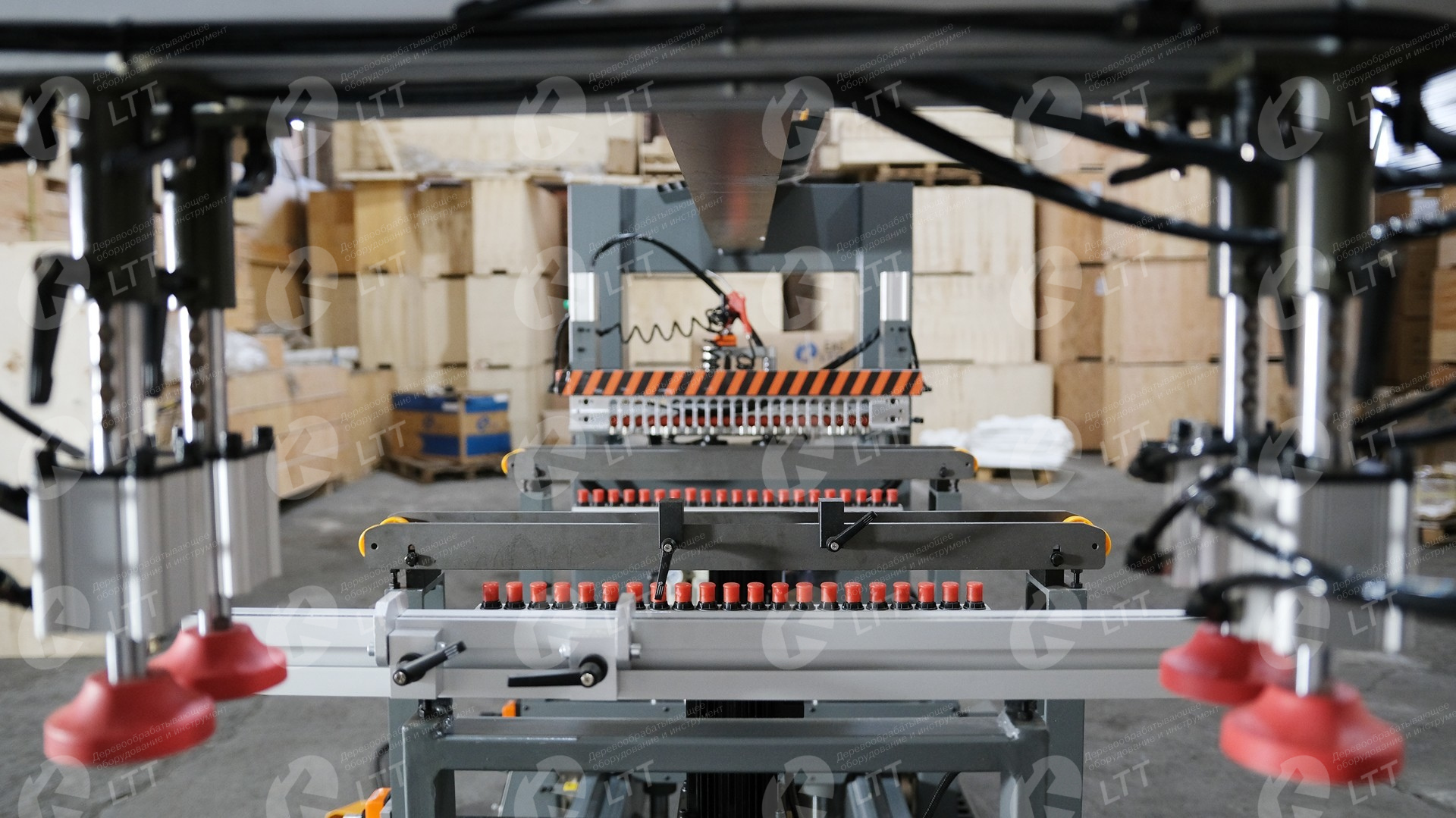

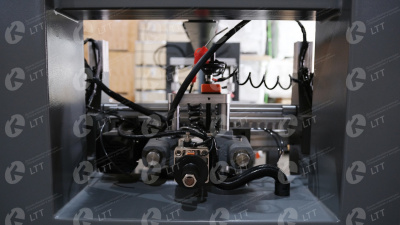

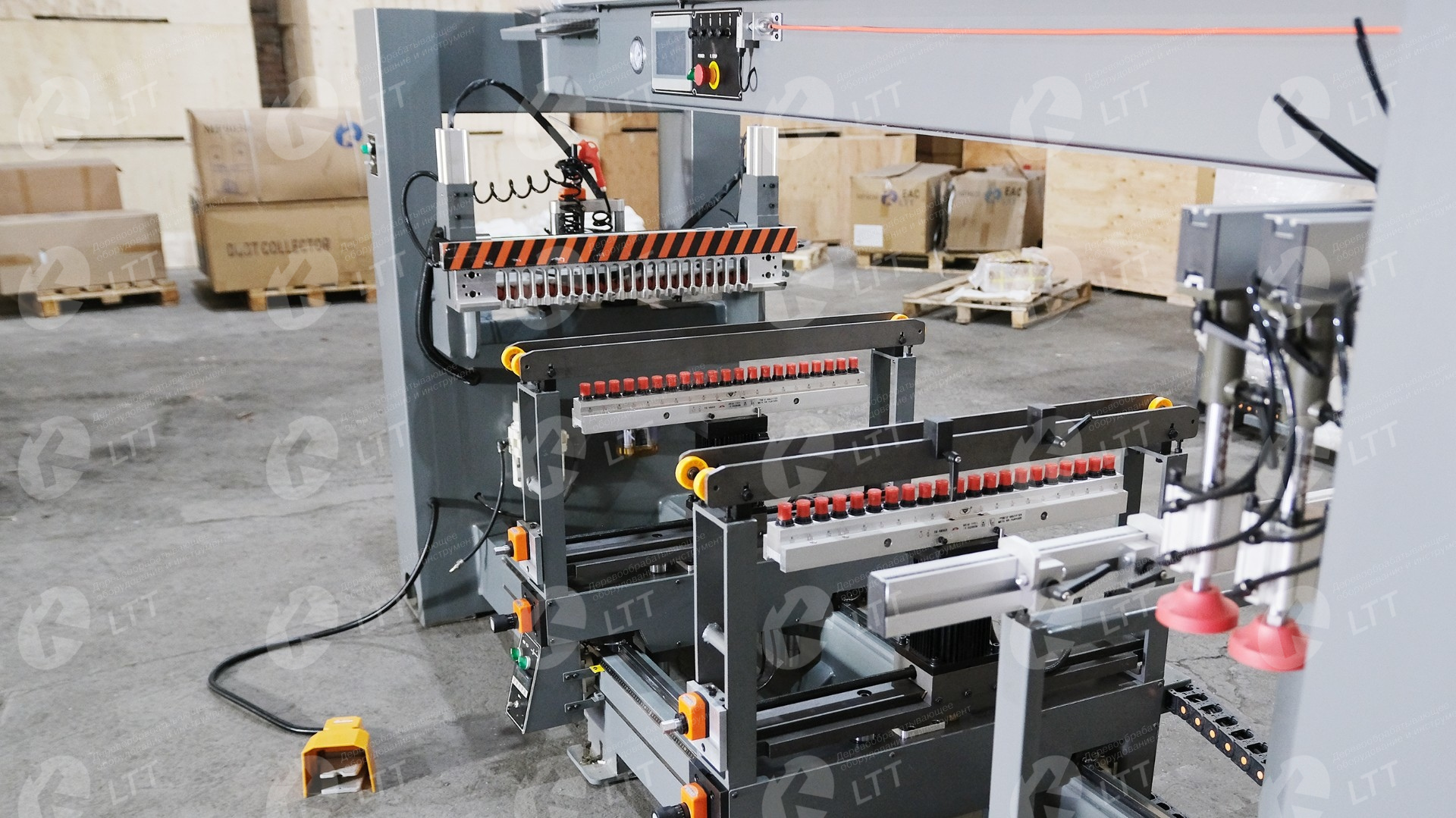

Вертикальная траверса

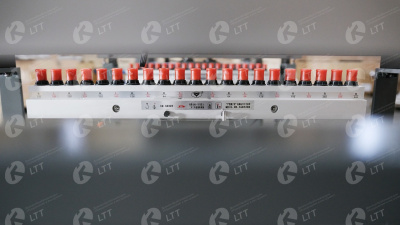

Две нижние вертикальные траверсы имеют 21 шпиндель под быстросменные панели



Пневмофиксация вертикальной траверсы
Позволяет жестко фиксировать положение траверсы исключая смещение ее положения.

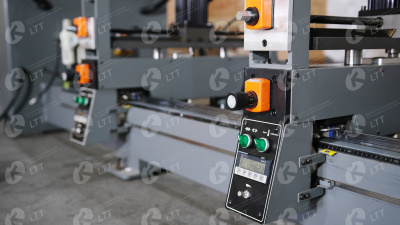

Позиционирование вертикальной траверсы
Цифровые счетчики регулировки позиционирования сверлильных групп с градацией деления до 0,1 мм позволяют с абсолютной точностью выставить параметры.



Поворот вертикальных траверс
Позволяет менять положение в горизонтальной плоскости в пределах 90°, что расширяет возможности карты присадки.

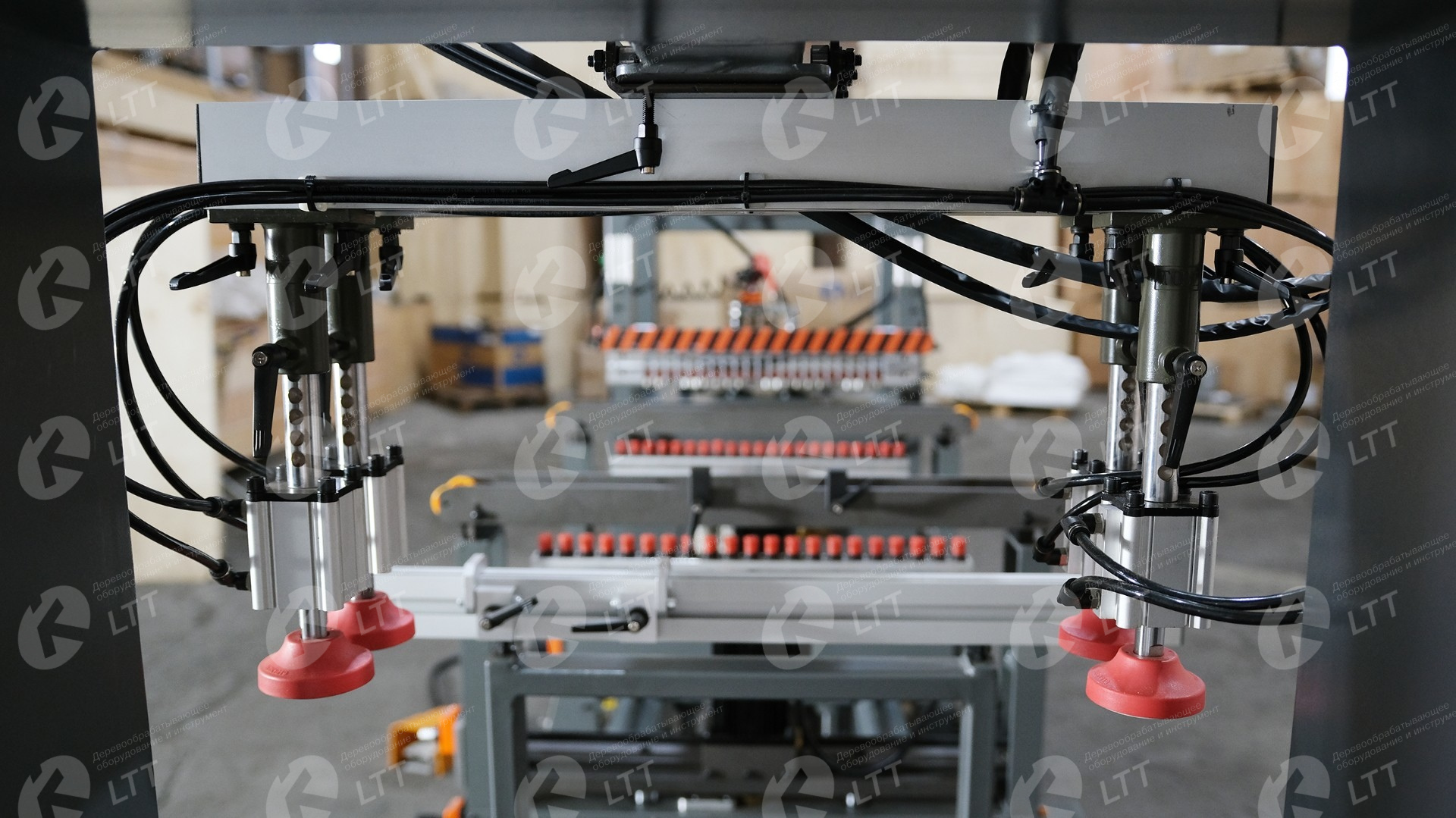

Пневмоприжимы
Четыре пневмоприжима, настраиваются на толщину заготовки, а также имеют возможность базирования в любом месте рабочей зоны станка. Пневмоприжимы обеспечивают точную и надежную фиксацию заготовок.



Поддерживающая опора
Для обеспечения надежной базировки длинных деталей на станке предусмотрена промежуточная платформа, которая не дает провисать деталям. На платформе также расположены два базирующих упора.



Призматические направляющие
Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки.

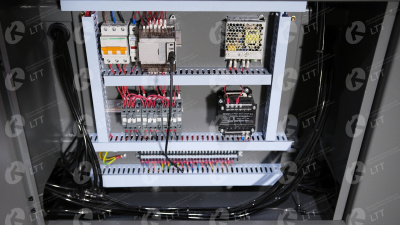

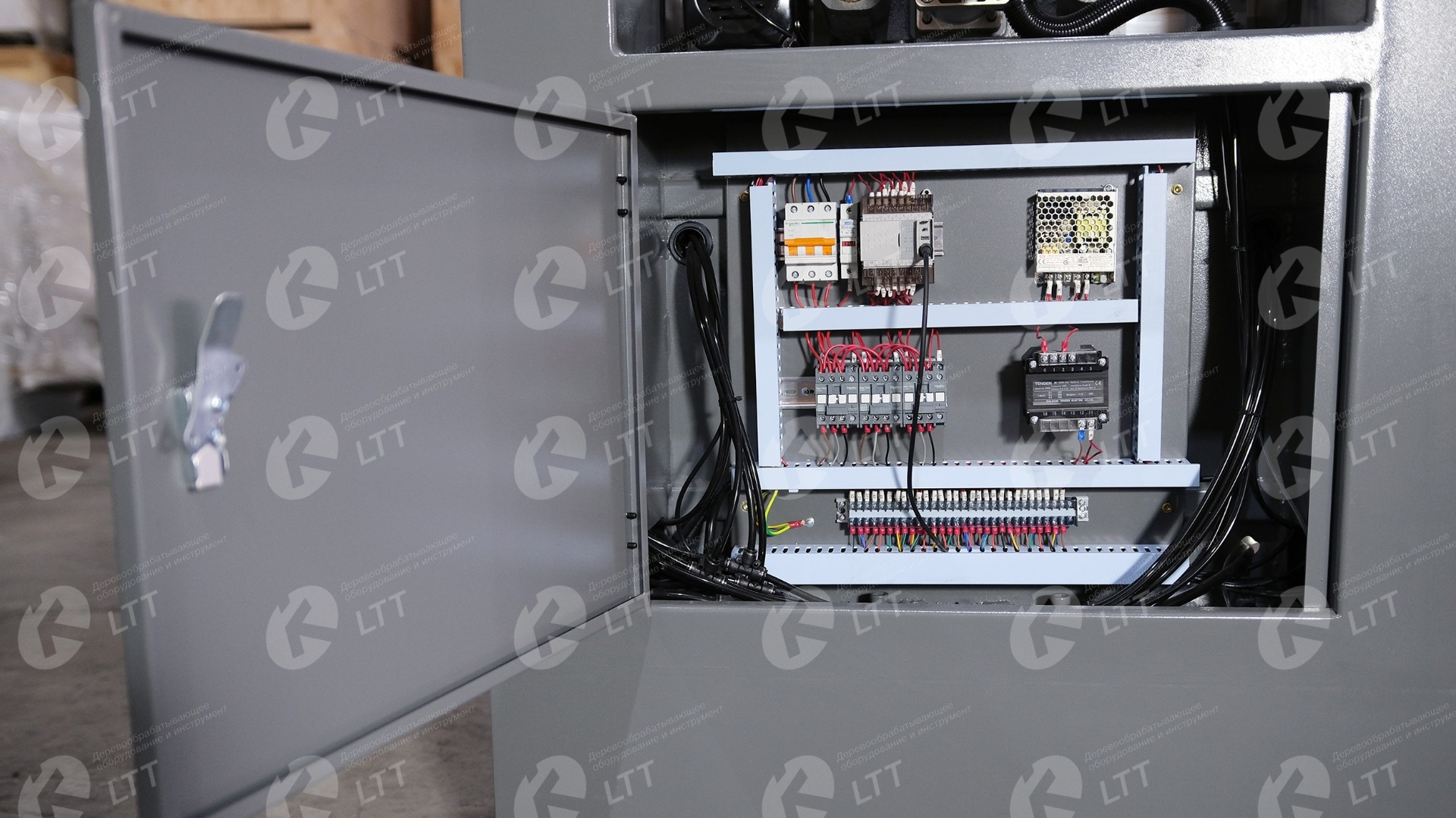

Электросистема
Располагается в отдельном шкафу.

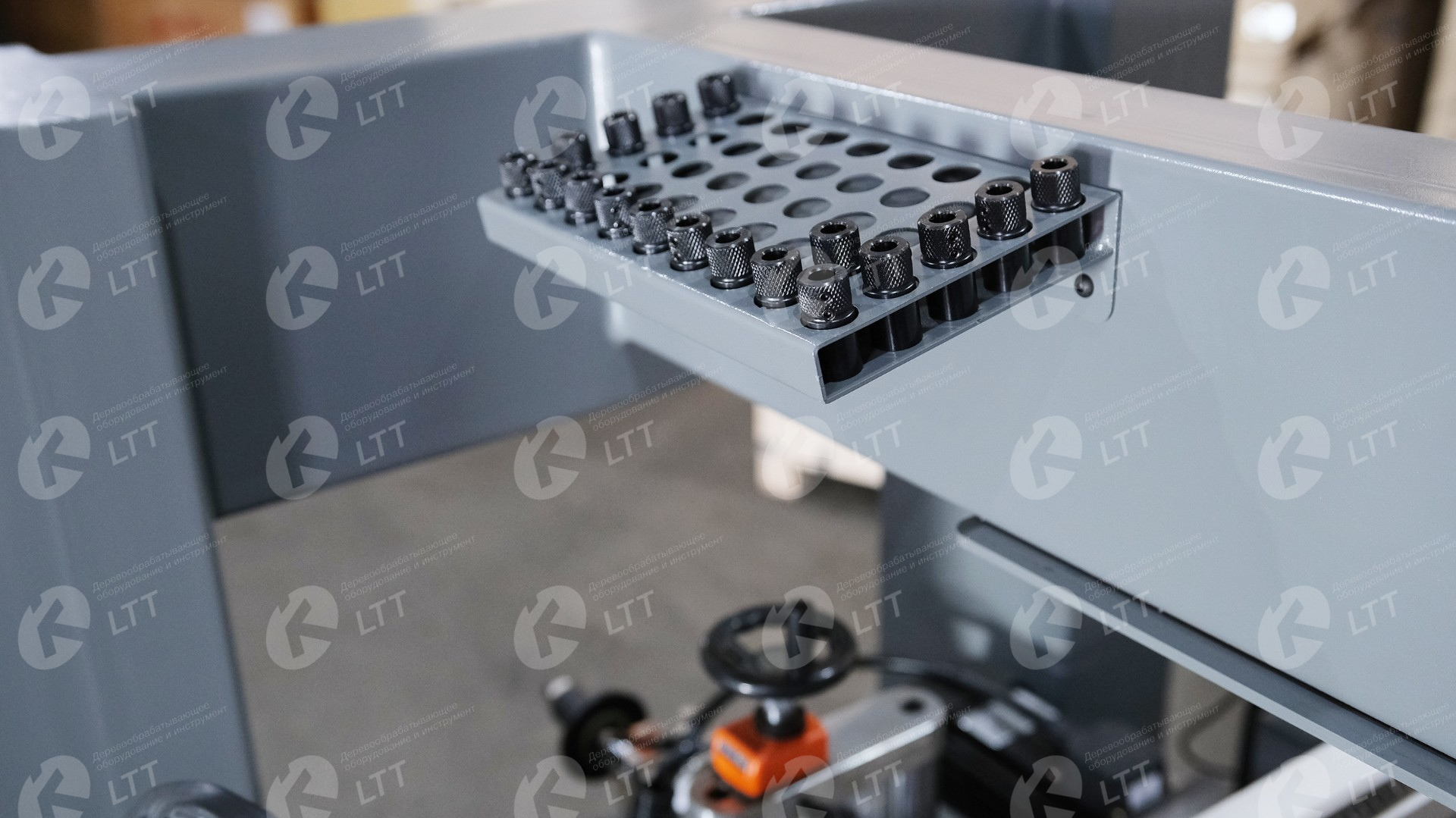

Хранение инструмента
Удобное расположение полки для хранения рабочего инструмента позволяет оператору экономить время при перенастройке станка с одной карты присадки на другую.

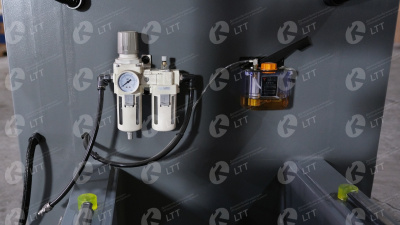

Блок подготовки воздуха
Станок оснащен устройством подготовки и регулировки давления в системе подачи сжатого воздуха.

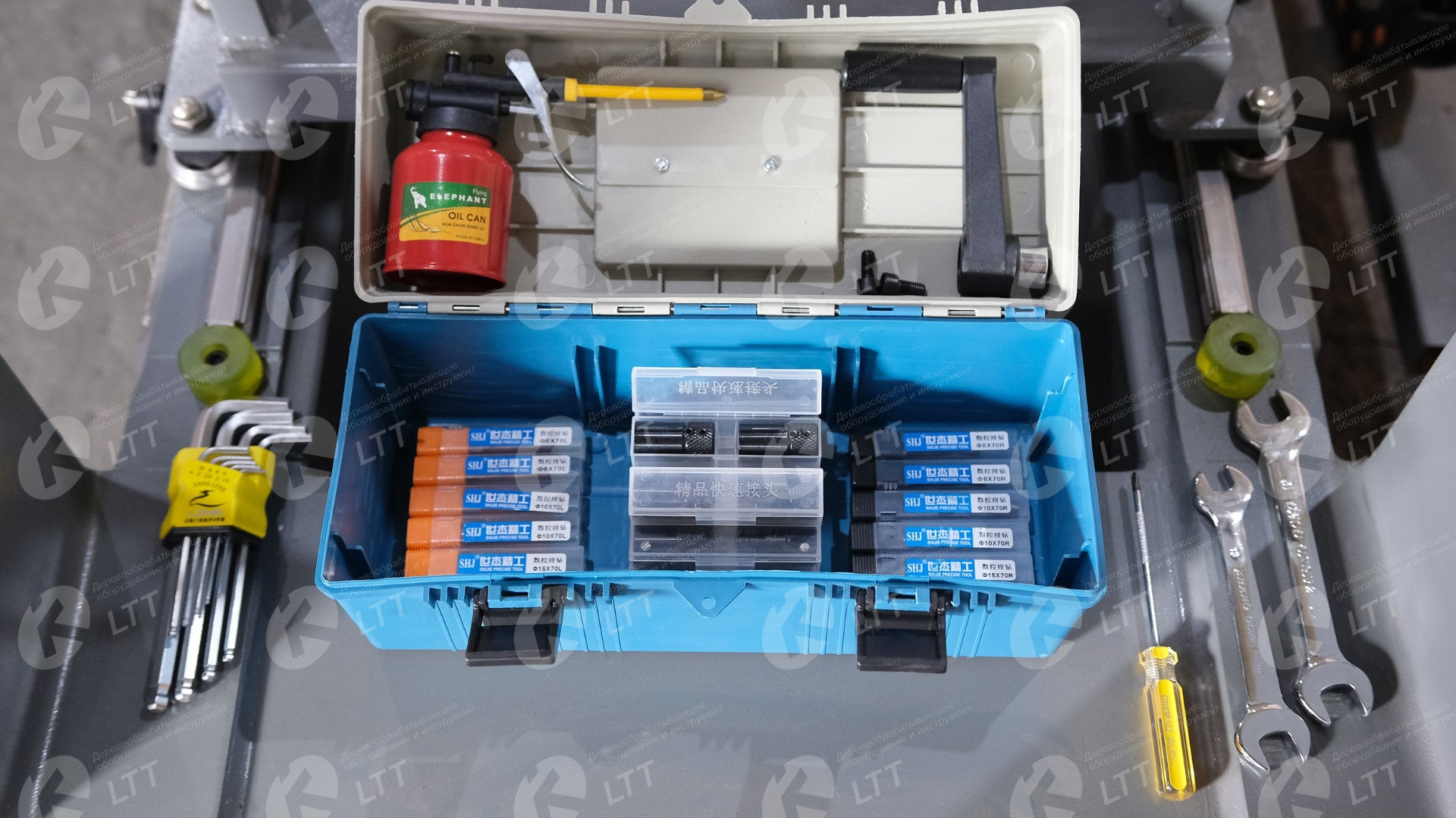

Комплектация
В стандартную комплектацию включены: патроны – 18шт.; сверла 8х70L – 1шт., 8х70R – 1шт., 10х70 L – 1шт., 10х70 R – 1шт., 15х70 L – 1шт., 15х70 R – 1шт.; набор ключей; ручка; маслёнка.

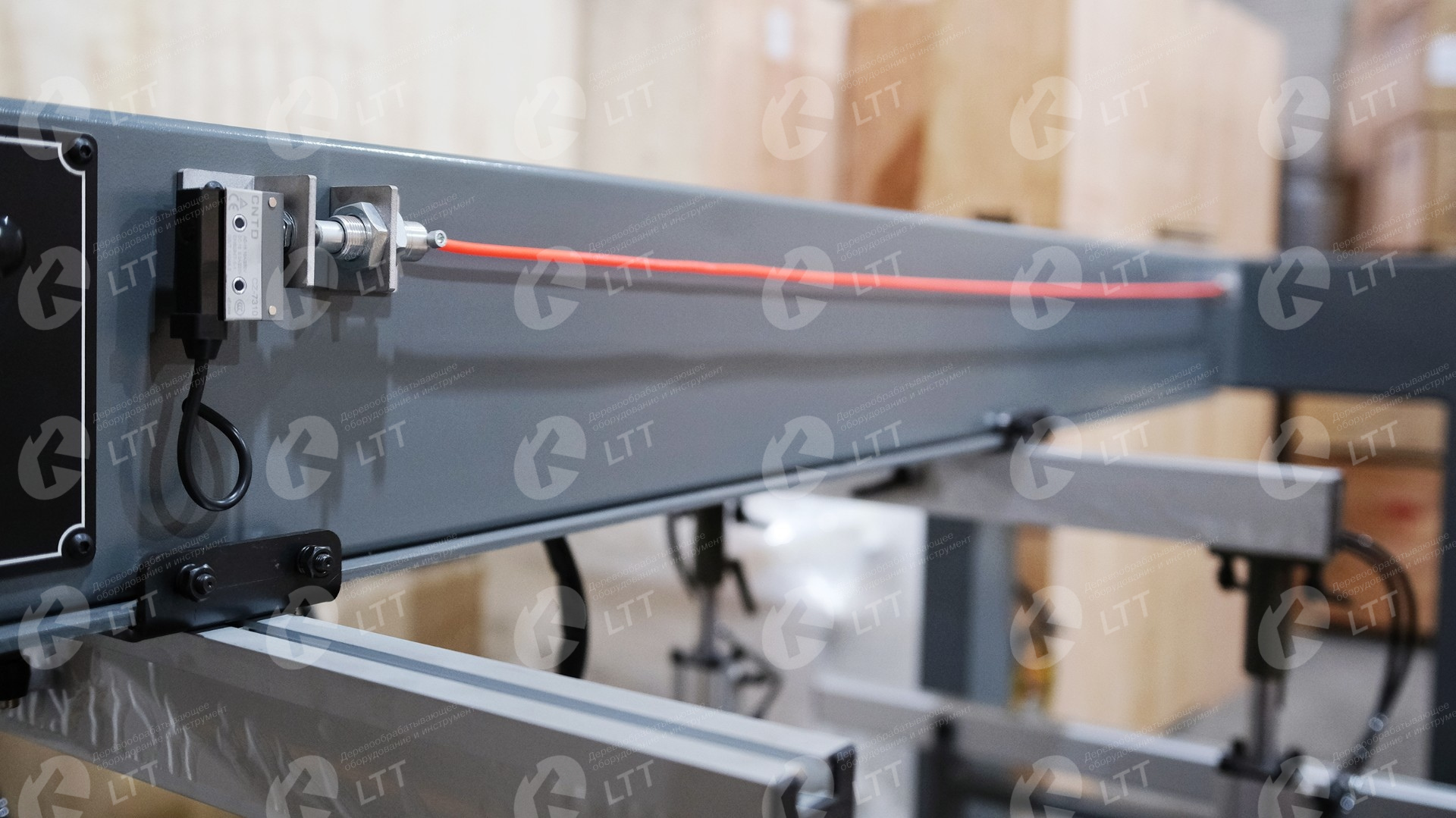

Трос безопасности
Позволяет оперативно остановить станок.
