Шинообрабатывающий станок с ЧПУ CNC-50Z-H
Станок с числовым программным управлением (ЧПУ) CNC-50Z предназначен для гибки медных и алюминиевых шин, используемых в электротехнических системах. Эта установка широко применяется в производстве высоковольтного и низковольтного электрооборудования, трансформаторов, комплектных трансформаторных подстанций, шинопроводов и других отраслях, где требуется высокая точность обработки и автоматизация производственных процессов.

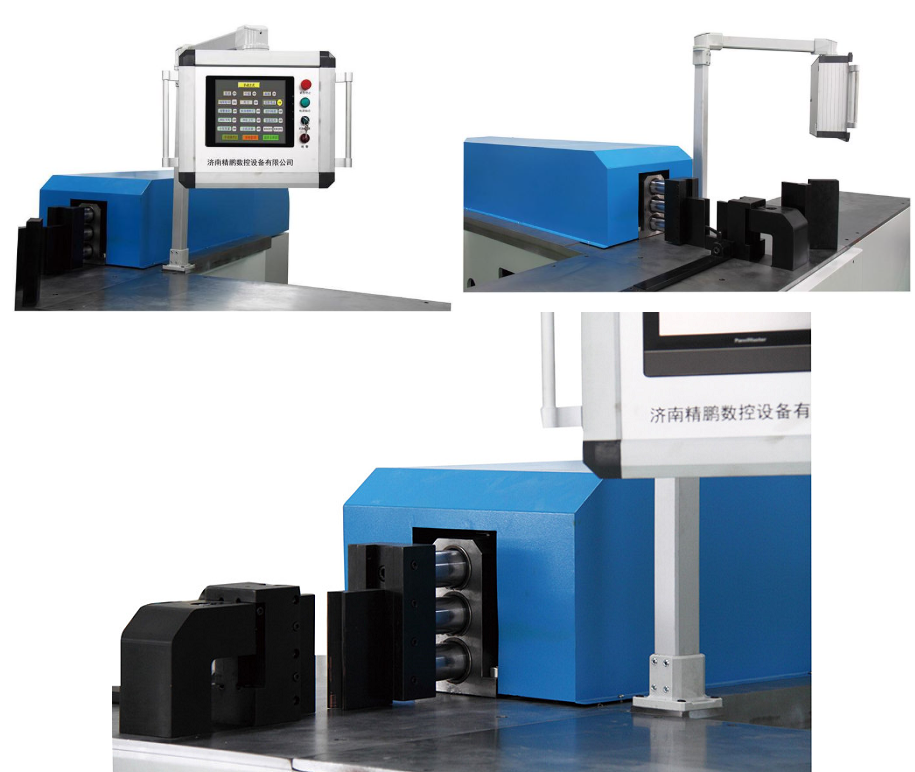

Установка состоит из модуля подачи материала, основной системы управления, узла разгрузки, гидравлической силовой установки и электрического шкафа управления. Конструкция станка выполнена в виде открытой схемы, что облегчает доступ к рабочему пространству и наблюдение за процессом гибки. Сервоприводы легко контролируются и точно синхронизированы с системой ЧПУ, что позволяет реализовывать функции быстрого перемещения, медленного позиционирования и точного сгибания. Такая схема значительно превосходит традиционные гидроприводные решения по точности и эффективности. Опциональный набор инструментов позволяет выполнять горизонтальную, вертикальную гибку и скручивание материалов.
Блок измерительной системы выполнен по модульному принципу, что позволяет настраивать длину рабочего хода в зависимости от потребностей. Максимальное перемещение по оси X составляет 1600 мм (может быть увеличено по запросу клиента). Управление станком осуществляется через сенсорный экран, который отображает все необходимые параметры и позволяет быстро настраивать программу гибки. Программное обеспечение для гибки разработано и запатентовано производителем.
|
Макс. толщина заготовки, мм
|
15 |
|
Макс. усилие, тс
|
50 |
|
Макс. ширина шины, мм
|
200 |
|
Потребляемая мощность, кВт
|
5.5 |
|
Масса, кг
|
2800 |
