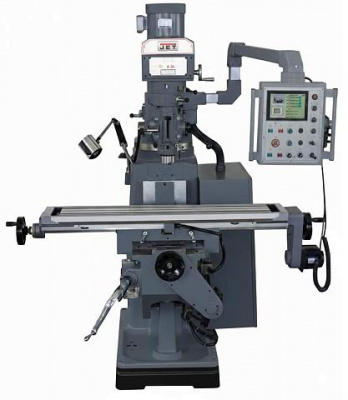

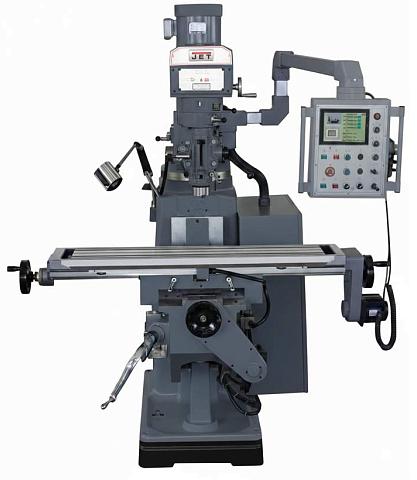

Универсальный фрезерный станок JMD-1050 Smart

Вертикально-фрезерный станок JET JMD-1050 Smart с интеллектуальным сервоконтроллером, способен осуществлять фрезерование в автоматическом режиме, по предварительно заданному контуру. Передовая технология сервопривода и ПЛК контроллера с цветным сенсорным экраном открывает новые многофункциональные возможности. Перемещение по осям X и Y контролируется ПЛК и задается предварительно запрограммированным контуром, через встроенное меню. Управление станком стало очень простым и интуитивно понятным, без сложного программирования в G коде. Вместе с тем, станок по-прежнему остается универсальным, с возможностью работы в ручном режиме.

Встроенное мультипроцессорное меню Genius, позволяет установить необходимое расстояние перемещения по осям X и Y для фрезерования плоскости, наружной и внутренней контурной резки простых форм квадрата и круга, сверления по линии с установленным расстоянием или отверстий по окружности

Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

Рабочий стол станка JMD-1050 Smart размером 1370 х 305мм, с 3-мя Т-образными пазами шириной 16мм. Ход по оси Х - 870 мм, по оси Y - 360мм.

Вертикальное перемещение по оси Z – 380мм

На станке JET JMD-1050 Smart можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм.

Вертикальный шпиндель с приводом от асинхронного двигателя, мощностью 3,75кВт, посадкой шпинделя ISO40 и диапазоном вращения от 65 до 3750 об/мин с бесступенчатым изменением скорости с помощью вариатора. Ход пиноли шпинделя – 127мм. Станок оснащен 3-мя автоматическими подачами пиноли шпинделя – 0,04; 0,08 и 0,15 мм/об.

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на ±45° и поворота на ±90° в горизонтальной плоскости.

Дополнительно станок оснащен автоматической подачей по оси X, пневматическим зажимом шомпола, системой подачи СОЖ и лампой освещения рабочей зоны, а также имеет защитное ограждение рабочего стола от разлетающейся стружки и разбрызгивания СОЖ.

В комплекте со станком поставляются: тиски с шириной губок 150мм, комплект прихватов для Т-образного паза и оправка ISO40 с набором цанг.

Преимущества

Беспрецедентно простой опыт эксплуатации:
Передовая технология интеллектуального сервопривода и цифрового контроллера с цветным сенсорным дисплеем, обеспечивают станку новые функциональные возможности.
Без программы в G-code, без тяжелой ручной работы, без сложного управления! Все стало простым, понятным и дружественным.
Станок по-прежнему является универсальным вертикально-фрезерным станком, но с новой жизнью обновления



Перемещение по оси XY
контролируется Программируемым Логическим Контроллером и интерфейсом «Человек-машина»,
а в систему встроено гениальное меню управления, запрограммированное нашим инженером



Усовершенствованная подача по осям XY
оснащенная ШВП, что значительно снижает погрешности, обеспечивает отличную плавность хода с отсутствием эффекта заедания и проскальзывания.
Оси X и Y приводятся в движение серводвигателем переменного тока. Движение может осуществляться с помощью ручного маховика или управляться с помощью MPG пульта управления.
Перемещение по осям XY на рабочей подаче, в ускоренном режиме или автоматическом



Встроенное мультипроцессорное меню Genius
- Фрезерование плоскости
- Автоматическая подача по оси X и по Y
-Прямолинейное и круговое сверление отверстий
- Фрезерование наружного и внутреннего квадратного контура
- Фрезерование наружного и внутреннего цилиндра



Центральный пульт управления
на длинной поворотной штанге для удобства работы оператора



MPG пульт
для микроподачи по осям X и Y с дискретной точностью 0,005 (5 мкм)



Наклон фрезерной головки влево/вправо ±45⁰
Поворот фрезерной головки в горизонтальной плоскости ±360⁰



Автоматическая подача по оси X
для работы в классическом ручном режиме универсального фрезерного станка



Лампа освещения рабочей зоны
Встроенная система подвода СОЖ
