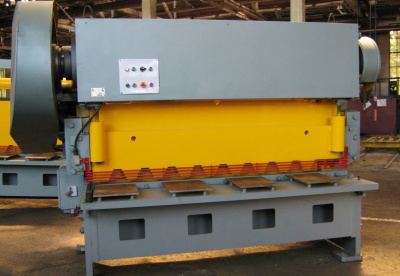

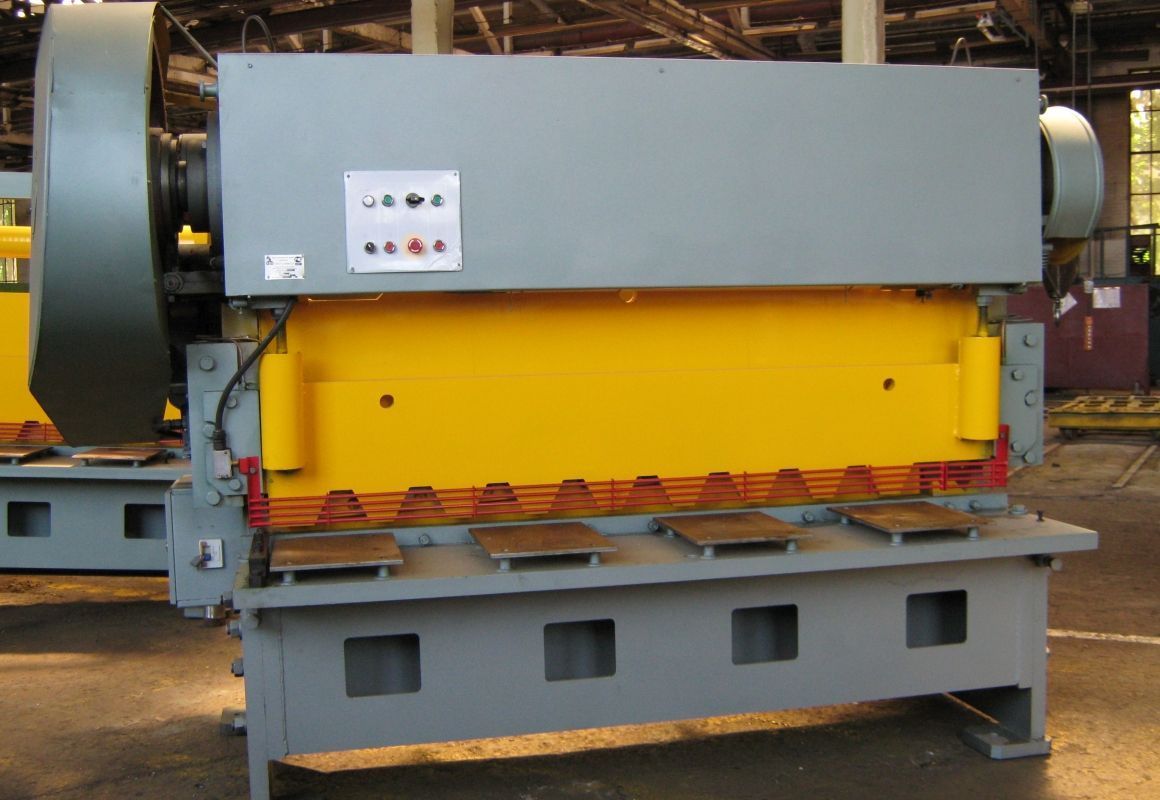

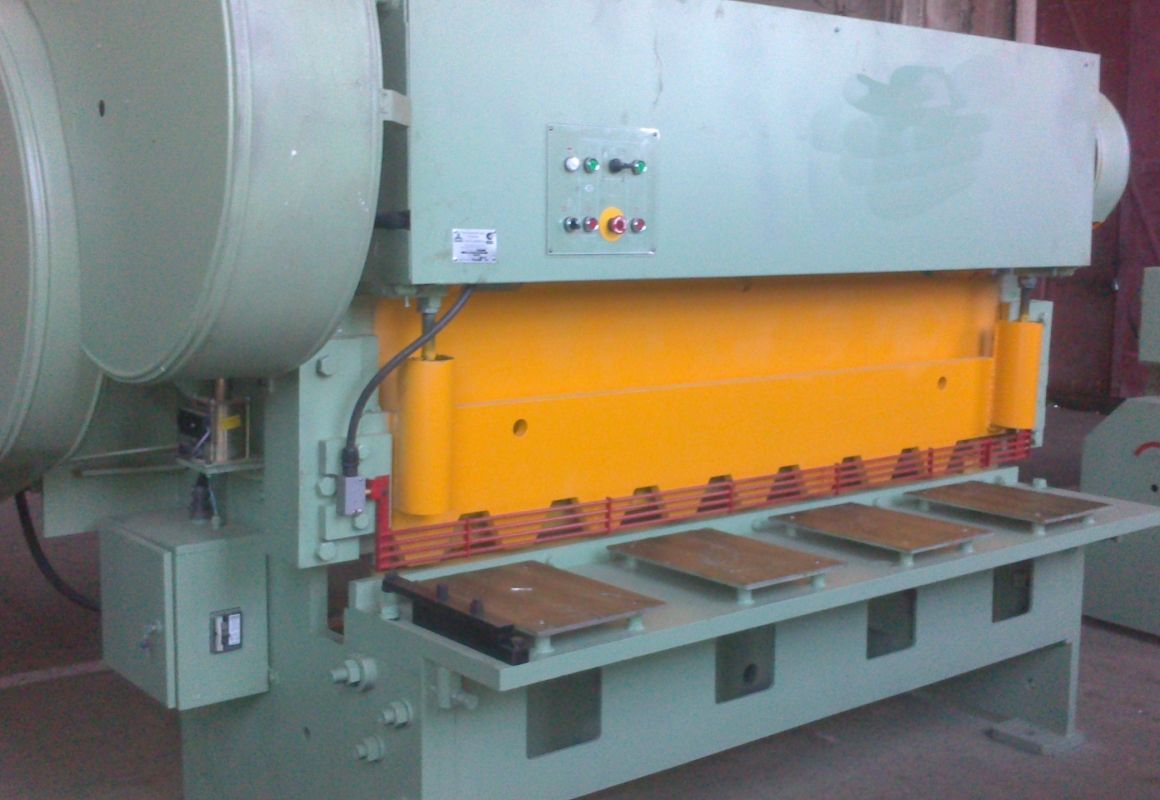

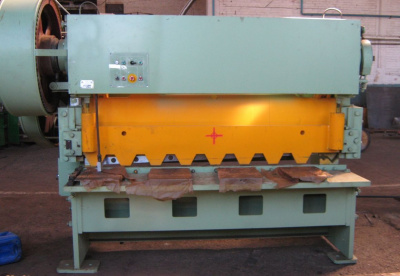

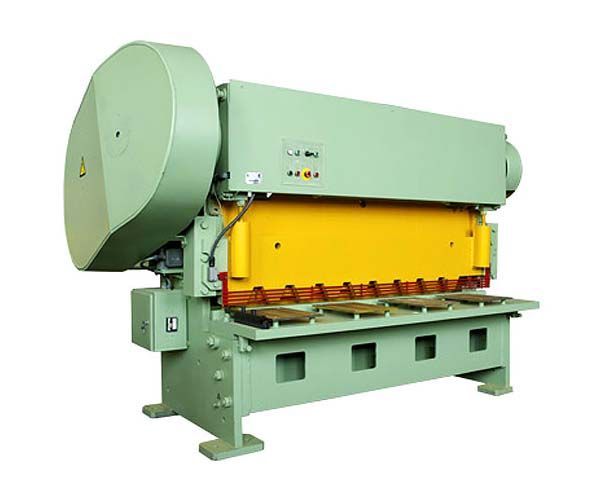

Электромеханическая гильотина Завод НГ-13
Функциональные возможности
Ножницы механические НГ13 применяются для резки профильного и листового металла. Наибольшая толщина стали, которая подвергается резке ножницами, равняется 13 мм, а ширина листа по максимуму равна 2000 мм. Наибольший размер уголка равняется 63х63х6 мм, а наибольший диаметр металлического прутка – 30 мм. Работу механизма ножниц обеспечивает электродвигатель (мощность 18,5 кВт), который позволяет ножам при холостом ходе делать 92, а при резке металла - 40 ходов. Резка выполняется при помощи заднего упора или по разметке. Нужный зазор устанавливается между ножами автоматически и зависит от усилия, которое требуется для конкретного случая резки.
Вес ножниц равен 5600 кг. Их размеры в плане следующие:
- длина – 3100 мм;
- ширина – 2000 мм;
- высота –2250 мм.
В конструкции ножниц предусмотрено два варианта управления:
- ручное;
- педальное.
Возможны два режима работы ножниц:
- одиночный ход;
- автоматический ход.
Стандартная комплектация
В комплект поставки включается следующее оборудование:
- сварная станина;
- стол в комплекте с ножами;
- задний упор, позволяющий размещать заготовку под углом или перпендикулярно к линии реза;
- лазерный индикатор линии разреза.
Ножницы гильотинные механические с наклонным ножом для листового металла предназначены для продольной и поперечной резки листового материала.
Применяются в заготовительных цехах машиностроительных предприятий.
Выполнены с верхним приводом и с прямым ходом верхнего ножа.
Машина для резки листового и профильного материала НГ13 и НГ13-01 предназначена для резки листовой и профильной стали обыкновенного качества и углеродистой качественной конструкционной с временным сопротивлением σв ≤ 500 МПа (50 кгс/мм²).
Ножницы могут применяться в заготовительных и ремонтных цехах предприятий различных отраслей промышленности. Ножницы имеют климатическое исполнение УХЛ4 по ГОСТ 15150-69 и предназначена для эксплуатации в помещениях с температурой воздуха от плюс 5° С до плюс 35° С, относительной влажности не более 80% при температуре плюс 25° С.
Ножницы оснащены лазерным индикатором линии реза, интегрированным пультом управления.
Ножницы НГ-13-01 дополнительно оснащены централизованной смазочной системой.
Привод ножниц. Вращение от электродвигателя через клиноременную передачу, муфту-тормоз, цилиндрический редуктор передается на эксцентриковый вал и далее через кривошипно-шатунный механизм — ножевой балке.
Станина ножниц представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами.
На стойки опирается стол, к которому винтами крепятся нижние ножи. Горизонтальным перемещением стола регулируется зазор между верхними и нижними ножами. К столу крепятся передний и боковой упоры.
Ножевая балка — сварной конструкции Г-образной формы, усиленная ребрами. На ножевой балке крепятся верхние ножи.
Уравновешиватели служат для компенсации массы ножевой балки, а также для снижения динамических нагрузок при работе ножниц.
Для мерной резки полос ножницы снабжены задним упором, который установлен с тыльной стороны ножевой балки. Установка заднего упора производится с помощью винтового механизма, приводимого от маховичка вручную.
Лист при резке прижимается прижимной балкой, работающей согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.
Электросхема обеспечивает работу ножниц на одиночных и автоматических ходах.
Управление ножниц кнопочное и от педали.
Расположение составных частей гильотинных ножниц НГ13
Расположение составных частей гильотинных ножниц НГ-13
Спецификация составных частей гильотинных ножниц НГ13
- Станина НГ13-01.00.000
- Привод НГ13-02.00.000
- Балка ножевая НГ13-03.00.000
- Прижим НГ13-04.00.000
- Упор задний НГ13-05.00.000
- Валы приводные НГ13-08.00.000
- Муфта включения НГ13-09.00.000
- Уравновешиватель НГ13-10.00.000
- Электромагнитное управление НГ13-12.00.000
- Тормоз НГ6,3-09.00.000-03
- Ограждение НГ13-13.00.000
- Решетка защитная НГ13-20.00.000
- Электрооборудование НГ13-50.00.000
- Пульт управления НГ13-50.01.000
Кинематическая схема ножниц НГ-13
Кинематическая схема гильотинных ножниц НГ-13
Электромагнитное управление муфтой включения ножниц НГ-13
Электромагнитное управление муфтой включения ножниц НГ-13
Конструкция гильотинных ножниц НГ-13
Ножницы состоят из станины, ножевой и прижимной балок, привода, валов приводных, муфты включения, заднего упора, уравновешивателя, тормозов, ограждения, системы электрооборудования и смазки, решетки защитной.
Неправильная эксплуатация гильотинных ножниц НГ-13
Наиболее часто втречающиеся причины выхода из строя гильотинных ножниц вследствие несоблюдения требований к их эксплуатации:
- Использование металла с временным сопротивлением более 500 мПа приводит к износу ножей, преждевременному износу и выходу из строя муфты включения
- Несвоевременная и неполная смазка подшипников скольжения и направляющих влечет за собой износ бронзовых и бронзалевых втулок, сбой в работе муфты включения
- Неправильная фазировка двигателя при запуске ножниц в эксплуатацию. Для исключение поломки необходимо в «толчковом» режиме двигателя проверить вращение зубчатого колеса по часовой стрелке. При вращение двигателя против часовой стрелки происходит удар хвостовика о палец и как следствие - поломка кронштейна электромагнитного управления.
Схема электрическая принципиальная гильотинных ножниц НГ 13
Электрическая схема гильотинных ножниц нг-13
Установочный чертеж гильотинных ножниц НГ 13
Установочный чертеж гильотинных ножниц НГ 13
Чертеж ножа гильотинных ножниц НГ-13, НГ-16 (25 х 60 х 670)
Чертеж ножа гильотинных ножниц НГ-13, НГ-16 (25 х 60 х 670)
Комплект ножей для гильотинных ножниц НГ-13, НГ-16
- Размеры ножа: 670*60*25 мм
- Расстояние от торца до центра крайнего отверстия 50 мм
- Расстояние между центрами отверстий 190 мм
- Количество отверстий 4 d 18 мм. Фаска под 90° d 27 мм
- Марка стали 6ХС по ГОСТ 5950—73, ножи шлифуются комплектно
- Твердость ножей — HRC 54 ... 58
- Допуск плоскостности поверхности Б — не более 0,1 мм на длине 100 мм
- Допускаемая разность размеров ножей комплекта в месте стыка не более 0,03 мм
- Неуказанные предельные отклонения H14; h14; ±IT14/2
- Остальные технические требования для комплекта ножей по ГОСТ 25306-82. Ножи плоские к листовым ножницам. Основные и присоединительные размеры. Технические требования
- Комплект ножей 6 шт
Тип привода
|
электромеханический |
Макс. ширина заготовки, мм
|
2000 |
Высота рабочего стола, мм
|
800 |
Макс. толщина заготовки, мм
|
13 |
Макс. Ø прутка кругл. профиля, мм
|
30 |
Макс. размеры отрез. уголка, мм
|
63x63x6 |
Регулировка заднего упора, мм
|
500 |
Частота ходов ножа, об/мин
|
40 |
Угол наклона подвижного ножа, град
|
2°10' |
Напряжение питания, В
|
3x380 |
Потребляемая мощность, кВт
|
18.5 |
Габаритные размеры, мм
|
3100x2000x2250 |
Масса, кг
|
5600 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ НГ13
- ножницы в сборе;
- педаль управления;
- паспорт;
- руководство по эксплуатации;
- ЗИП (зап.части инструмент принадлежности).
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ НГ13
- лазерный указатель линии реза;
- рольганг для подачи металла в зону реза (приводной и не приводной);
- откатная тележка (приводная и не приводная).
