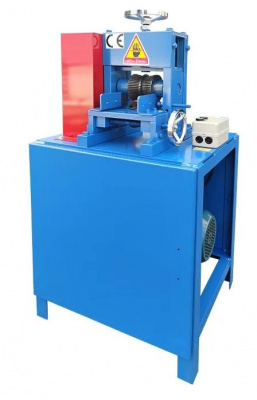

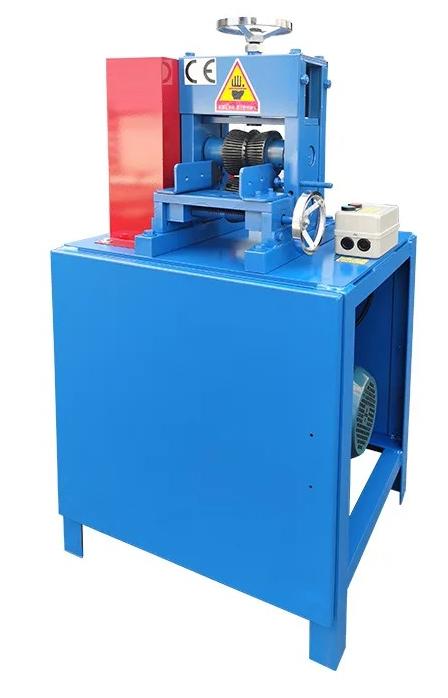

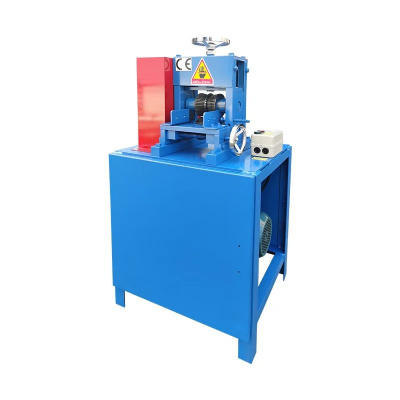

Станок для разделки кабеля Wending WD-188
Схема работы:
Перед началом работы необходимо настроить входа - они регулируются болтами в зависимости от диаметра теплообменника. На станке встроена регулировка по высоте, также в зависимости от диаметра наружнего теплообменника. Для корректной работы ножи на вехнем валу регулируются под диаметр трубки теплообменника посредством ослабления шестригранников, а дополнительный нож сверху не дает им заворачиваться. На нижнем валу установлена протаскивающая шестерня, которая «тянет» теплообменник под ножи. Станок имеет реверс, что позволяет разделывать материал прямым и обратным ходом.
Вход для разделки кабеля оснащен двумя круглыми ножами: верхним и нижним. Кабель глубоко разделывается с двух сторон. Настройка под диаметр разделываемого кабеля происходит посредством вентиля с правой стороны от входа.
Преимуществом данного станка является универсальная система обработки теплообменников и кабеля на одном устройстве, что экономит рабочее пространство. с легкостью расправляется с алюминиевым покрытием и оставляет в целостности стальную или медную трубу теплообменника.
Станок состоит из:
- корпуса
- мотора редутора
- сдвоенной цепи
- двух валов
- двух входов: для теплообменников и ершей/для кабеля
- сменных ножей
Диаметр кабеля, мм
|
20-120 |
Потребляемая мощность, кВт
|
3 |
Габаритные размеры, мм
|
600*5000*1250 |
Масса, кг
|
170 |
