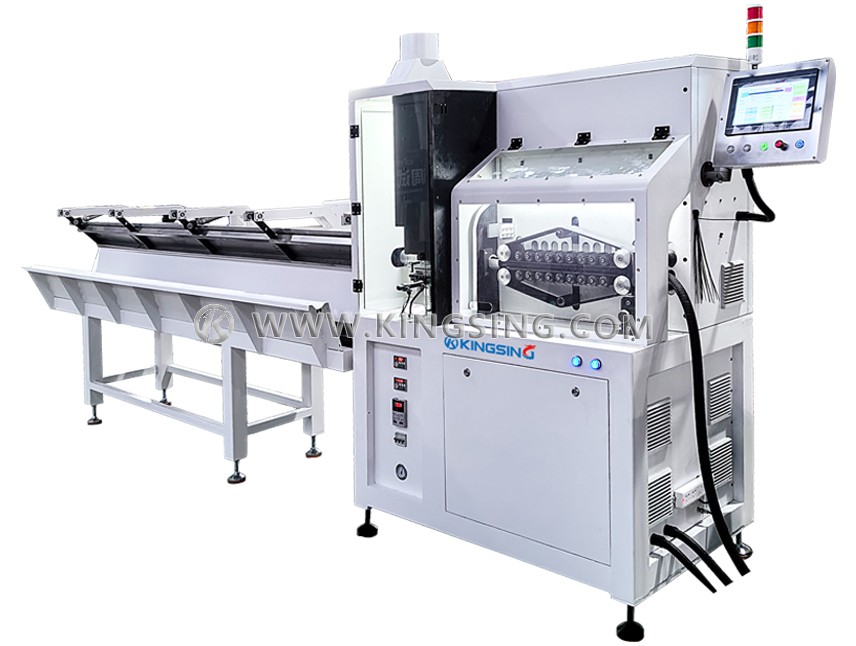

Отрезной станок KS-COC1

Полностью автоматический станок для резки масляных шлангов высокого давления

Конструкция корпуса: Электропроводка и трубопроводы аккуратно расположены, имеют эстетически привлекательную компоновку и рациональную трассировку. Внешний дизайн элегантен и сбалансирован, обеспечивая стабильную структурную целостность, достаточную прочность и длительный срок службы. Оборудование работает быстро и плавно, обеспечивая надежное позиционирование, отличную повторяемость, высокую производительность и простоту обслуживания.

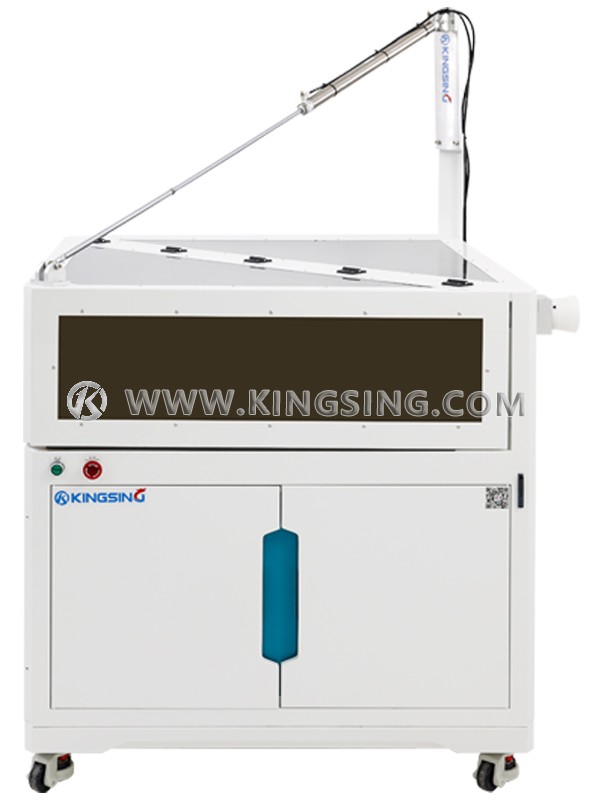

Разматывающий лоток: Состоит из базовой рамы, двух разматывающих лотков с частотным преобразователем и электроприводом, скользящего портала и датчика проволочного привода. Частотный преобразователь разматывающего лотка размещен в главном электрощитке. Вращение вперед/назад устанавливается через интерфейс управления основного блока, а скорость двигателя контролируется датчиком проволочного привода скользящего портала. Ручная регулировка скорости преобразователя не требуется.

Машина предварительной подачи: Состоит из подающего блока и сенсорного портала (оснащенного индукционными фотоэлементами для обнаружения масляных труб). Подающий блок включает в себя раму, частотный преобразователь, двигатель и зажимные резиновые ролики. Резиновые ролики можно регулировать по вертикали для работы с трубами различного диаметра. Регулятор скорости с переменным частотой позволяет настраивать скорость в соответствии со скоростью резки основного блока. Предусмотрены кнопки аварийной остановки и ручной подачи.

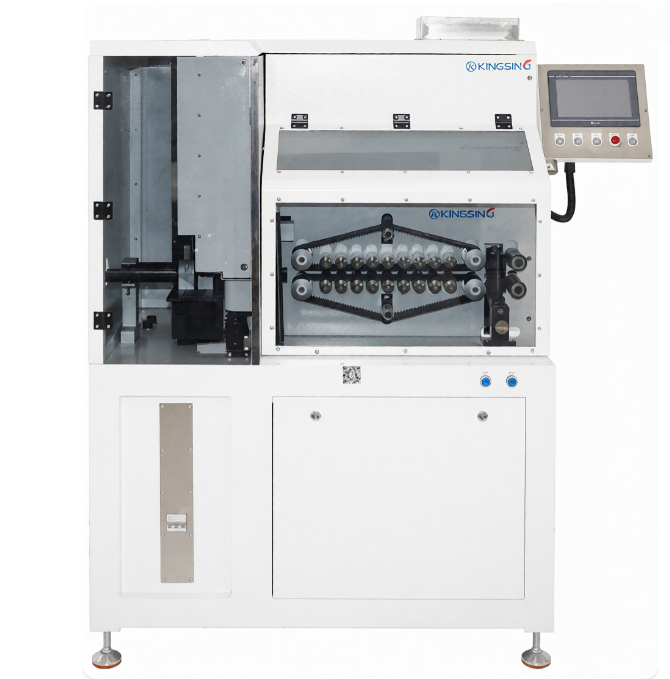

Основной блок резки: включает в себя режущий сервомотор, приводимый в движение лезвием, сервомотор подачи, механизм подачи, механизм маркировки, человеко-машинный интерфейс (HMI), форму для труб и раму. Сервомотор лезвия оснащен кнопками аварийной остановки и питания. В режиме одиночной резки можно задать 100 параметров, а в режиме многосегментной резки — 16 групп параметров. Управление осуществляется через сенсорный интерфейс с помощью компьютерной системы управления. В многосегментном режиме параметры отдельной резки изменить нельзя. Размеры подачи задаются параметрами сервомотора, а размеры маркировки программируются. После настройки параметров доступна одиночная или непрерывная резка.

Приемная стойка: включает в себя приемную платформу, откидную раму, откидной двигатель, датчики и желоб для материала. Откидной двигатель, приводимый в движение режущим блоком, имеет встроенный тормоз и не требует дополнительной калибровки.

Защитные механизмы: Оборудование включает в себя защиту от перенапряжения, обрыва фазы, пониженного напряжения и заземления для обеспечения безопасности как устройства, так и операторов во время сбоев в сети.

Максимальный диаметр дымоотводного канала: 165 мм

Уровень шума режущего станка: ≤60 дБА

Максимальная грузоподъемность стеллажа для материала: 800 кг

Диапазон длины подачи: 1–999999,9 мм

Точность длины подачи: ±3 мм ~ ±20 мм

Способ привода головки: Сервомотор
