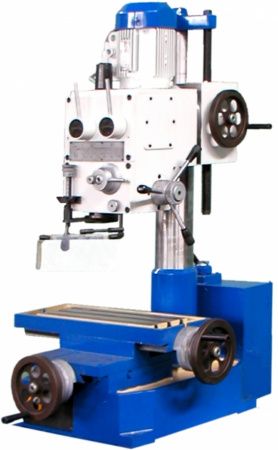

Сверлильно-фрезерный станок ГЗСУ ГС520
Конструктивные особенности станка:
- возможность поворота шпиндельной головки вокруг горизонтальной оси в диапазоне ± 90°
- позволяет производит обработку поверхностей расположенных под различными углами к рабочей поверхности стола;
- удобное реверсирование шпинделя;
- наличие тонкой вертикальной подачи шпинделя и настройка на заданную глубину обработки;
Станок позволяет выполнять следующие операции: фрезерование, сверление, резьбонарезание.
Макс. Ø сверления, мм
|
16 |
Размеры рабочего стола, мм
|
200х500 |
Частота вращения шпинделя, об/мин
|
1500 |
Макс. Ø торцевой фрезы, мм
|
40 |
Макс. перемещение пиноли шпинделя, мм
|
60 |
Конус шпинделя по ГОСТ 30064-93
|
КМ2 |
Мощность двигателя, кВт
|
0.75 |
Напряжение питания, В
|
3x380 |
Габаритные размеры, мм
|
1040х850х1310 |
Масса, кг
|
275 |
Втулка 6100-0141 ГОСТ 13598 – 1 шт.
Клин 7851-0012 ГОСТ 3025 – 1 шт.
Ключ 7811-0024 ГОСТ 2839 – 1 шт.
Лампа М024-6072 ТУ РБ 00216280.019 – 1 шт.
Ключ для электрошкафа 2К52-1.8910.000 – 1 шт.
Штревель 042.0700.000 – 1 шт.
Доп. комплектация:
Тиски 7200-0210-02 ГОСТ 16518 с комплектом деталей крепления – 1 шт.
Патрон сверлильный 6150-4029-01 ТУ РБ 0022.3728.021 – 1 шт.
Оправка 6039-0012 ГОСТ 2682 – 1 шт.
Патрон цанговый 042.2502.000 СБ с комплектом цанг Ø5,6,8,10 – 1 шт.
Оправка 042.2503.000 СБ – 1 шт.
Патрон резьбонарезной 045.0730.000 с комплектом предохранительных головок М5-М12 – 1 шт.
