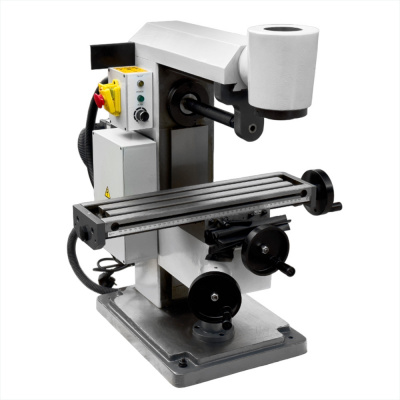

Сверлильно-фрезерный станок Proma FVV-30
Универсальный фрезерный станок FVV-30 - фрезерный станок, который обладает компактными размерами и позволяет выполнять два способа фрезерной обработки: горизонтальное и вертикальное фрезерование.
Универсальный фрезерный станок FVV-30 имеет схему компоновки классических моделей универсальных станков, перемещающийся по вертикали рабочий стол, возможность выполнения вертикального и горизонтального фрезерования, жесткую опору горизонтального шпинделя (серьгу).
По соображениям компактности, выбор способа фрезерования (горизонтального или вертикального), осуществляется перестановкой фрезерной головы в необходимое положение.

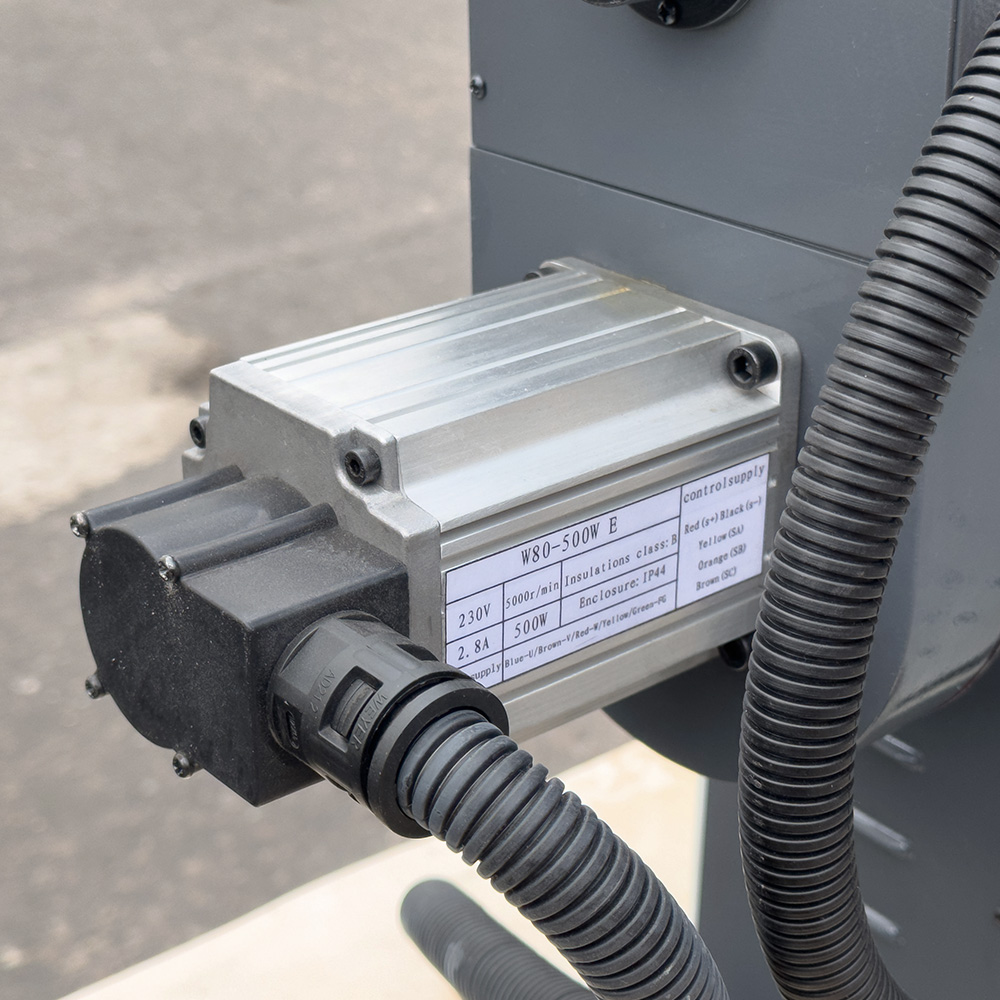

При вертикальном фрезеровании возможно выполнение работ под наклоном влево или вправо. Изменение частоты вращения шпинделя осуществляется плавно при помощи рукоятки. Безщеточный двигатель позволяет передавать более высокий крутящий момент и менее шумный.
Универсальный фрезерный станок FVV-30 - это идеальный станок для хобби, моделирования, изучения обработки металла, некоторой обработки и выполнения ремонтных работ.
Основные особенности станка FVV-30
Универсальный станок включает в себя поворотный стол. При помощи универсального FVV-30 можно без труда работать со всеми видами фрезов, в том числе с:
- угловыми;
- дисковыми;
- фасонными;
- торцевыми;
- циллиндрическими;
- и прочими.
При этом станок способен работать как вертикально, так и горизонтально, что также открывает дополнительные возможности во фрезеровке различных материалов. В частности, станок предназначен для серийного и массового выпуска деталей, обладающих относительно небольшими размерами.
В рабочих условиях станок FVV-30 обладает рядом преимуществ:
- высокая скорость вращения шпинделя (2500 оборотов в минуту);
- устройство не занимает много места в помещении;
- безопасная эксплуатация (в связи с наличием специальной защиты в конструкции от вылета опилок из станка);
- возможность фрезировке двумя различными способами;
- наличие мощного асинхронного двигателя;
- гибкая фрезерная головка, способная наклоняться влево и вправо на 45 градусов;
- удобные рукояти для управления станком;
- быстрое включение/выключение через блок управления;
- долговечность оборудования;
- простая настройка и подготовка станка к работе.

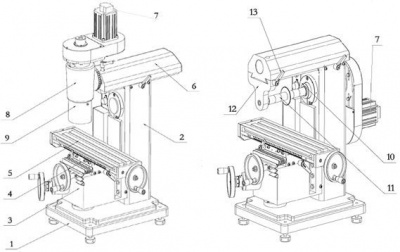

Универсальный фрезерный станок FVV-30 состоит из следующих частей: вертикальная и горизонтальная стойка, рабочий стол, асинхронный электрический двигатель, горизонтальный шпиндель, основание аппарата, консоль, направляющие элементы, фиксатор фрезерной головки, оправа для шпинделя, рукоятка опоры, блок управления.
Макс. Ø сверления, мм
|
16 |
Размеры рабочего стола, мм
|
460х120 |
Частота вращения шпинделя, об/мин
|
0-2500 |
Ход по оси X, мм
|
300 |
Ход по оси Y, мм
|
105 |
Макс. Ø торцевой фрезы, мм
|
30 |
Макс. Ø концевой фрезы, мм
|
16 |
Ширина Т-образных пазов, мм
|
12 |
Угол поворота оси шпинделя в прод. плоскости, °
|
45 |
Расст-е от оси шпинделя до раб. пов-ти стола, мм
|
130 |
Конус шпинделя по ГОСТ 30064-93
|
МК3 |
Напряжение питания, В
|
1x220 |
Потребляемая мощность, кВт
|
0.5 |
Габаритные размеры, мм
|
860х870х710 |
Масса, кг
|
95 |
Сверлильный патрон |
|
Оправка для сверлильного патрона |
|
Оправка для горизонтального шпинделя |
|
Инструмент |
|
Маслёнка |
Опции:
Подставка |
|
Комплект фрез 20шт |
|
