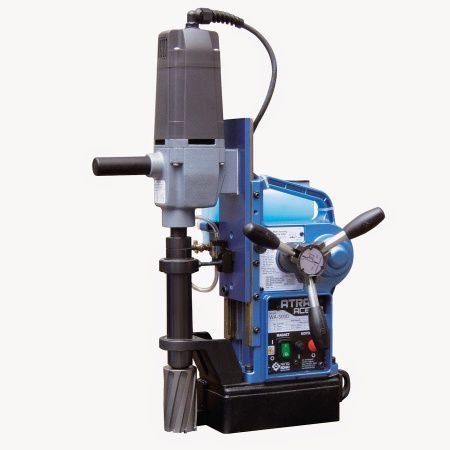

Магнитный сверлильный станок Nitto Kohki WA-5000
Сверлильный станок WA-5000 оборудован автоматической системой управления подачей сверла, которая предотвращает поломку сверла. При помощи этого станка возможно сверление отверстий непосредственно на месте проведения работ в любых металлоконструкциях: в листовой стали, двутавровых балках, фасонной стали, каркасах и рамах, при кораблестроении, при строительстве мостов, в стальной арматуре, и других промышленных конструкциях.
Система автоматической подачи сверла в сверлильном станке NITTO WA-5000 уменьшает время просверливания отверстий на треть в сравнении со станками c ручной подачей сверла.
Функциональные особенности станка
ДЕТЕКТОР НАГРУЗКИ
- При перегрузке во время сверления срабатывает автоматически;
- При превышении допустимого напряжения нарушается его функционирование;
- При понижении нагрузки (после завершения сверления) реагирует автоматически и отключает электродвигатель.
АВТОМАТИЧЕСКИЙ КОНТРОЛЬ ПИТАНИЯ
Контролирует питание с начала работы электродвигателя.
ФУНКЦИЯ ПРЕДОТВРАЩЕНИЯ ПРЕВЫШЕНИЯ НАГРУЗКИ
При превышении нагрузки электродвигателя автоматически прекращается питание и сверление, что предотвращает поломку сверла (направляющего штифта) и электродвигателя.
ФУНКЦИЯ ПЕРЕКЛЮЧЕНИЯ ДОПУСТИМЫХ ПРЕДЕЛОВ
- При достижении нижнего предела срабатывает автоматическая остановка;
- При нарушении работы магнита во время сверления автоматически отключается питание электродвигателя.
ЗАЩИТА ОТ ПОВТОРНОГО ЗАПУСКА
При временном отключении напряжения во время работы станка горит лампочка индикатора, магнит снова намагничивается, но электродвигатель не вращается. Для восстановления прерванной функции необходимо включить питание и магнит.
Рекомендации по работе со станком
Станок должен быть использован на горизонтальной (и вертикальной с дополнительным механическим креплением) рабочей поверхности с минимальной ее толщиной 9 мм. Если поверхность недостаточная для намагничивания, то рекомендуется с обратной ее стороны крепить лист металла толщиной 8-10 мм, и размерами, превышающими размеры магнитной платформы станка ≥ 8 мм, чтобы не ослабить намагничивание.
WA-5000
- Сверление отверстий диаметром от 12 до 50 мм
- Толщина просверливаемого материала - от 9 до 75 мм
- Автоматическая подача сверла
- Двухступенчатая трансмиссия позволяет переключать cкорость вращения сверла с 350 мин-1 на 650 мин -1
- Индикатор нагрузки
- Страна производства: Япония
Макс. Ø сверления кольцевой фрезой, мм
|
50 |
Макс. глубина сверления, мм
|
75 |
Диапазон скоростей шпинделя, об/мин
|
350/650 |
Система подачи СОЖ
|
есть |
Автоматич. регулировка подачи
|
есть |
Основание
|
электромагнит |
Размер магнита, мм
|
101 х 201 |
Напряжение питания, В
|
1x220 |
Потребляемая мощность, кВт
|
1.15 |
Масса, кг
|
23 |
- Шестигранный ключ 3мм
- Шестигранный ключ 4мм
- Гаечный ключ 8х10
- Охлаждающая жидкость, 0.5л
- Боковая ручка
- Цепь страховочная
- Кожух защитный
- Пластиковый кейс
