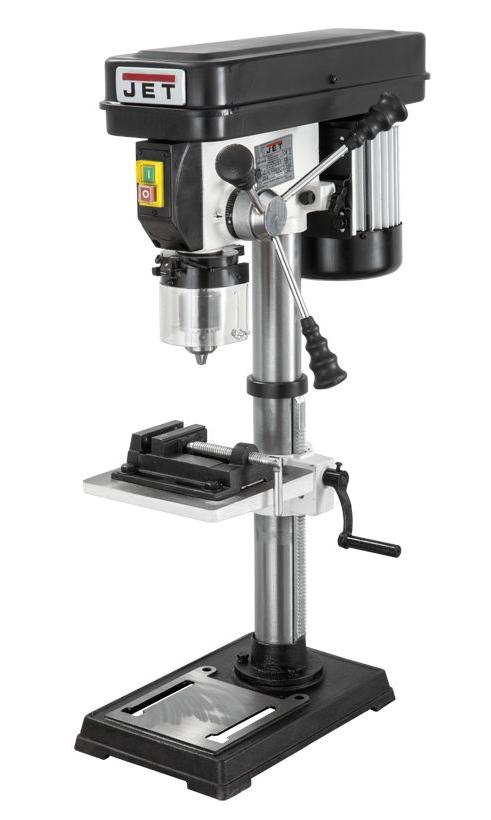

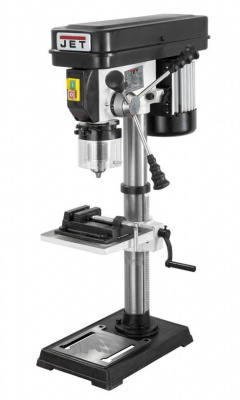

Настольный сверлильный станок Jet JDP-10L-M
Jet JDP-10L — универсальный сверлильный станок для работы с металлом, древесиной и другими материалами. Предназначен для любительской эксплуатации. Укомплектован надежным асинхронным (индукционным) двигателем и двухступенчатым ременным редуктором, который позволяет задать нужную скорость вращения шпинделя в интервале от 220 до 2450 об/мин. Передачи меняются переустановкой одного или двух клиновых ремней на ступенчатых металлических шкивах (всего их три).
Подача пиноли шпинделя производится штурвалом, на его оси установлена муфта стопора с миллиметровой шкалой. С её помощью можно задать ограничение глубины сверления. Посадка патрона в шпиндель через конус МК-2, что позволяет применять любую другую оснастку с соответствующим хвостовиком.
Рабочий стол выполнен из чугуна и оборудован зубчато-реечным механизмом для регулировки высоты установки, кроме этого регулируется и наклон. Тиски (входят в комплект) закрепляют через пазы к столу или, если заготовка большая, к основанию.
- Контроль глубины сверления по лимбу
- Регулировка скорости вращения шпинделя переустановкой ремней
- Рабочий стол из чугунного литья
- Регулировка высоты установки рабочего стола при помощи вращающейся
рукоятки - Регулировка наклона рабочего стола
|
Макс. Ø сверления (сталь), мм
|
16 |
|
Размеры раб. поверхности стола, мм
|
210х195 |
|
Диапазон скоростей шпинделя, об/мин
|
210-2580 |
|
Расстояние от торца шпинделя до стола, мм
|
420 |
|
Ход пиноли шпинделя, мм
|
60 |
|
Конус шпинделя, Морзе
|
МК-2 |
|
Диаметр колонны, мм
|
60 |
|
Напряжение питания, В
|
1x220 |
|
Потребляемая мощность, кВт
|
0.45 |
|
Габаритные размеры, мм
|
530х320х840 |
|
Масса, кг
|
32,5 |
- Сверлильный патрон с оправкой
- Станочные тиски
