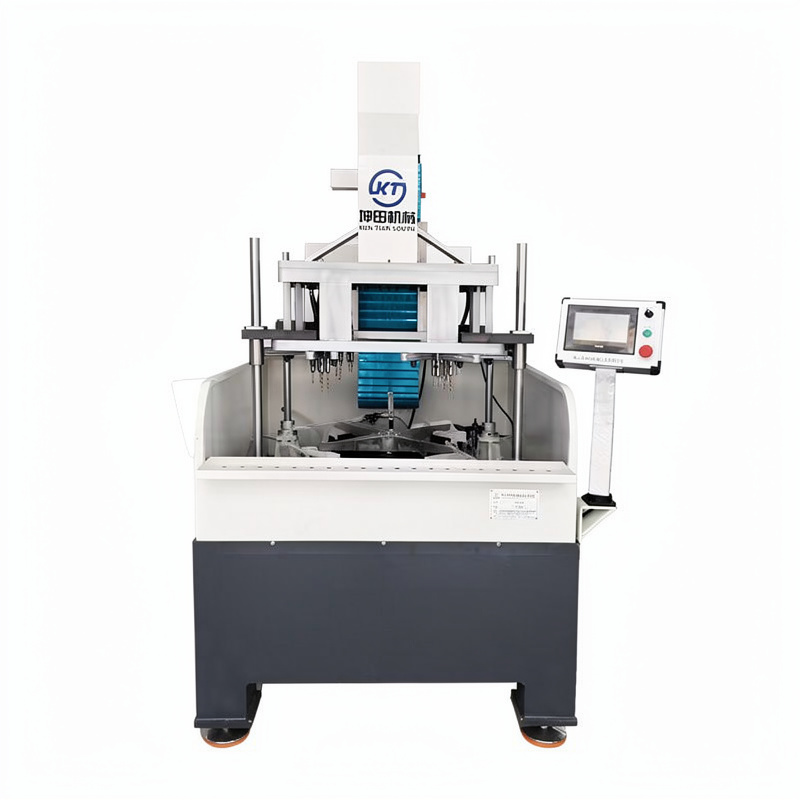

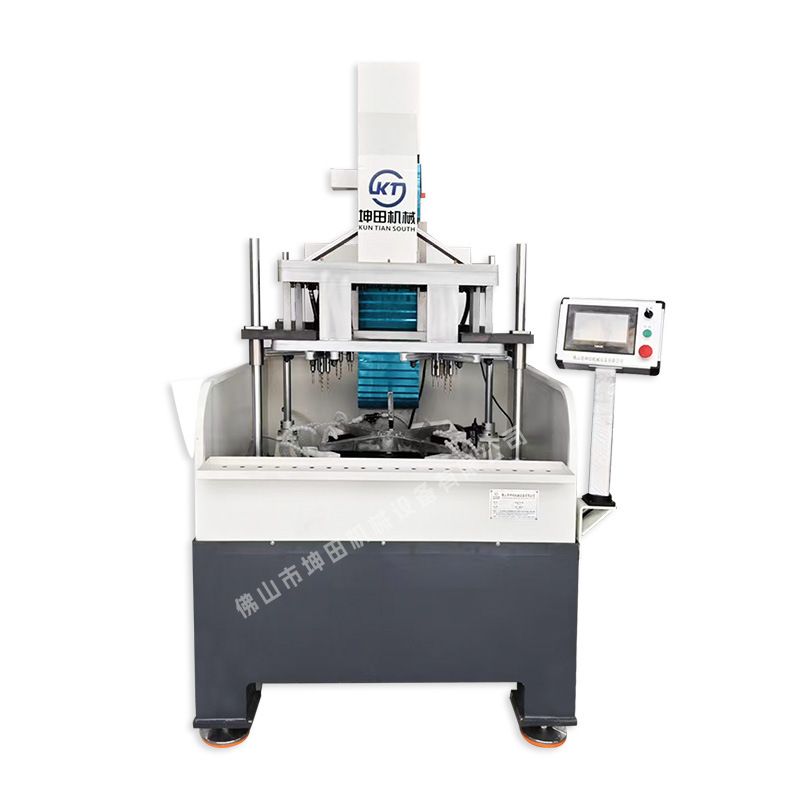

Сверлильный станок с ЧПУ М6 V2
Новинки
1 800 000 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Многоосевой станок с ЧПУ для нарезания резьбы

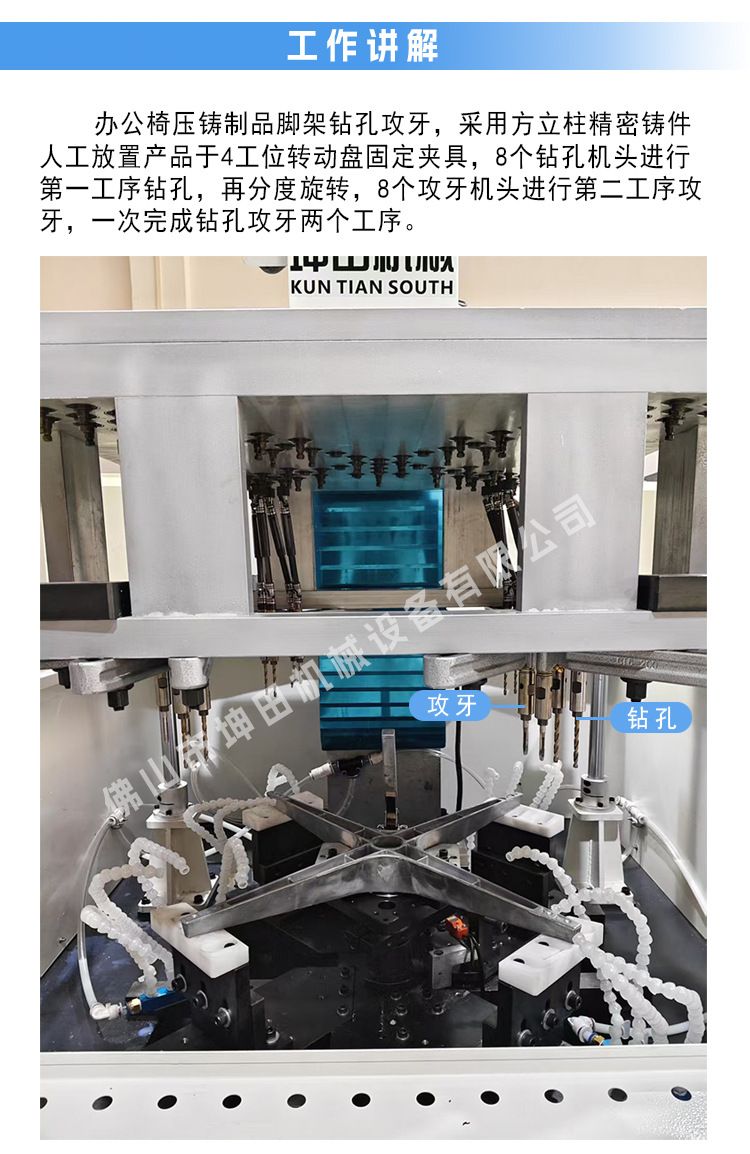

Инструкция по работе: Процесс включает сверление и нарезание резьбы в литых заготовках. Изделие, изготовленное из прецизионных квадратных отливок, вручную устанавливается на 4-позиционную вращающуюся платформу с неподвижным зажимом. Восемь сверлильных головок выполняют первую операцию сверления, затем происходит индексация и вращение, после чего восемь резьбонарезных головок выполняют вторую операцию нарезания резьбы, завершая оба процесса — сверление и нарезание резьбы — за одну операцию.

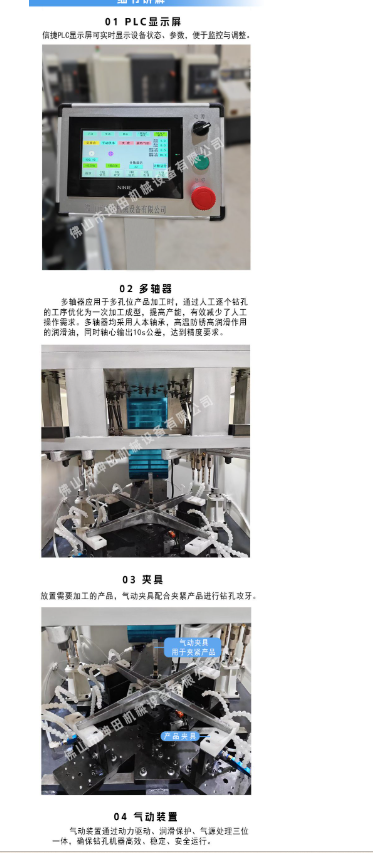

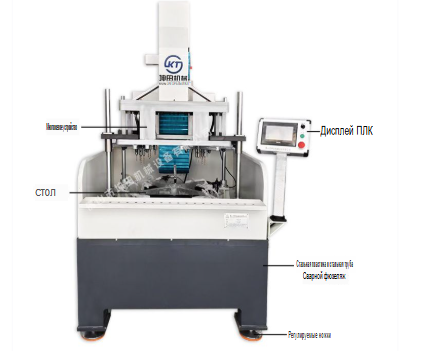

01 Экран дисплея ПЛК. Экраны дисплея ПЛК Xinjie позволяют отображать состояние и параметры оборудования в режиме реального времени, что упрощает мониторинг и настройку.
02 Многошпиндельная головка. Многошпиндельные головки используются при обработке изделий с множеством отверстий, оптимизируя процесс ручного сверления в однократную формовку, повышая производительность и эффективно сокращая требования к ручному управлению. Во всех многошпиндельных головках используются подшипники Renben и высокотемпературное антикоррозийное масло с высокой смазкой, а выходной ток шпинделя имеет допуск 10 с, что соответствует требованиям к точности.

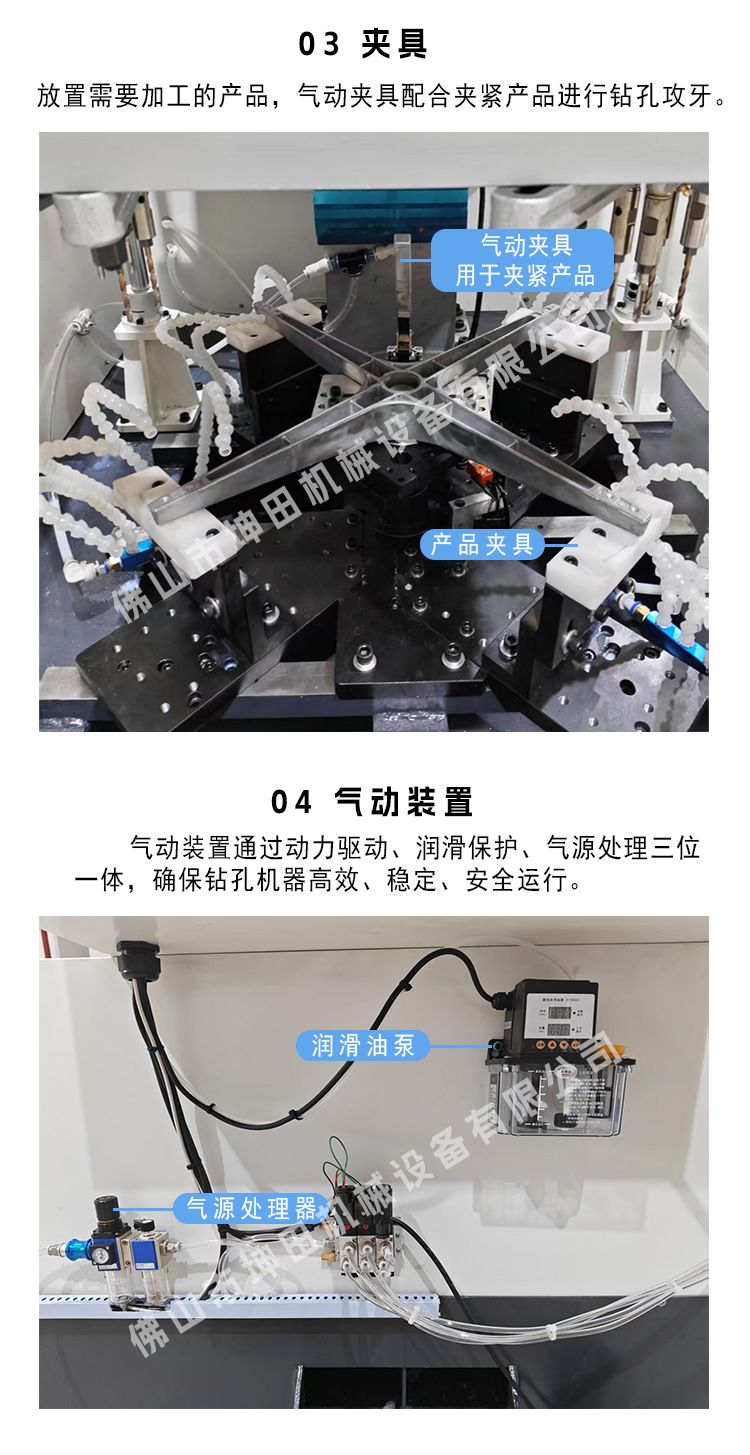

03 Зажим. Пневматические зажимы используются для удержания обрабатываемых изделий и для их фиксации при сверлении и нарезании резьбы.
Пневматические зажимные приспособления Shentian Machinery Equipment, используемые для зажима изделий
04 Пневматическое устройство. Пневматическое устройство объединяет в себе привод, защиту от смазки и обработку воздуха для обеспечения эффективной, стабильной и безопасной работы сверлильного станка.
Инструкция по работе: Процесс включает сверление и нарезание резьбы в литых заготовках. Изделие, изготовленное из прецизионных квадратных отливок, вручную устанавливается на 4-позиционную вращающуюся платформу с неподвижным зажимом. Восемь сверлильных головок выполняют первую операцию сверления, затем происходит индексация и вращение, после чего восемь резьбонарезных головок выполняют вторую операцию нарезания резьбы, завершая оба процесса — сверление и нарезание резьбы — за одну операцию.
01 Экран дисплея ПЛК. Экраны дисплея ПЛК Xinjie позволяют отображать состояние и параметры оборудования в режиме реального времени, что упрощает мониторинг и настройку.
02 Многошпиндельная головка. Многошпиндельные головки используются при обработке изделий с множеством отверстий, оптимизируя процесс ручного сверления в однократную формовку, повышая производительность и эффективно сокращая требования к ручному управлению. Во всех многошпиндельных головках используются подшипники Renben и высокотемпературное антикоррозийное масло с высокой смазкой, а выходной ток шпинделя имеет допуск 10 с, что соответствует требованиям к точности.
03 Зажим. Пневматические зажимы используются для удержания обрабатываемых изделий и для их фиксации при сверлении и нарезании резьбы.
Пневматические зажимные приспособления Shentian Machinery Equipment, используемые для зажима изделий
04 Пневматическое устройство. Пневматическое устройство объединяет в себе привод, защиту от смазки и обработку воздуха для обеспечения эффективной, стабильной и безопасной работы сверлильного станка.
Характеристики
|
Макс. Ø нарезаемой резьбы, мм
|
М6 |
|
Диапазон скоростей шпинделя, об/мин
|
100-2500 |
|
Ход пиноли шпинделя, мм
|
80 |
|
Потребляемая мощность, кВт
|
4.8 |
|
Габаритные размеры, мм
|
1300x1250x2000 |
