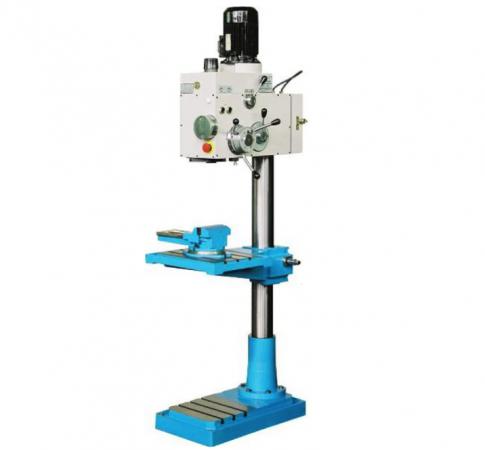

Вертикально-сверлильный станок Завод 2С-125
Описание
Вертикально-сверлильный станок 2С125 - сверлильное оборудование, предназначенное для проведения металлобрабатывающих операций твердосплавным и быстрорежущим инструментом:
- сверления;
- нарезания резьб;
- зенкерования;
- зенкования.
Основные отличительные особенности
Выделяют следующие основные отличительные особенности вертикально-сверлильного станка 2С125:
- муфта перегруза;
- 9 скоростей вращения шпинделя;
- жесткое основание рабочей зоны 320х320 мм;
- стол 420х300 мм с регулировкой по высоте (рейковая подача).
Характеристики
Макс. высота заготовки, мм
|
500 |
Макс. масса заготовки, кг
|
100 |
Макс. Ø сверления (сталь), мм
|
31 |
Размеры раб. поверхности стола, мм
|
300x420 |
Диапазон скоростей шпинделя, об/мин
|
90-1400 (180-2800) |
Макс. Ø нарезаемой резьбы (сталь), мм
|
M27 |
Количество скоростей шпинделя
|
9 |
Расстояние от оси шпинделя до колонны, мм
|
320 |
Расстояние от торца шпинделя до стола, мм
|
1000 |
Ход пиноли шпинделя, мм
|
150 |
Установочный ход стола, мм
|
680 |
Конус шпинделя, Морзе
|
KM3 |
Размеры раб. поверхности плиты, мм
|
320x320 |
Количество пазов на столе
|
3 |
Ширина Т-образного паза стола
|
14H12 |
Мощность двигателя, кВт
|
1.5 |
Напряжение питания, В
|
3x380 |
Габаритные размеры, мм
|
800x500x2050 |
Масса, кг
|
430 |
Комплект поставки:
- Станок в сборе;
- Ключ к электрошкафу Д73-72;
- Рукоятка для поднятия стола и сверлильной головки;
- Техническая документация (Руководство по эксплуатации).
- Патрон сверлильный 6150-4029-03;
- Втулки переходные по Конусам Морзе;
- Тиски станочные неповоротные 7200-0209-02 (125 мм) или 7200-0214-02 (160 мм);
- Тиски станочные поворотные 7200-0210-02 (125 мм) или 7200-0215-02 (160 мм);
- Патрон резьбонарезной 6162-4003-01 (М3-М12);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-01 (М3-М12); - головка 6251-4002М-01 (М4);
- Патрон резьбонарезной 6162-4003-02 (М14-М24);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-02; - головка 6251-4002М-07 (М14);
- Ограждение зоны резания;
- Освещение;
- Система подачи СОЖ.
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6-М8);
- головка 6251-4002М-04 (М8-М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18-М20);
- головка 6251-4002М-10 (М22);
