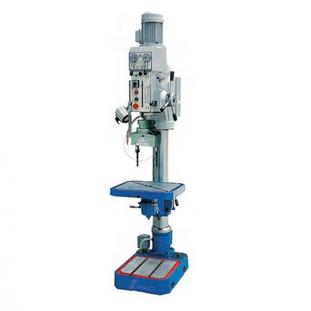

Вертикально-сверлильный станок Завод 2С135
Описание
Вертикально-сверлильный станок предназначен для выполнения следующих видов работ: сверления, рассверливания, зенкования, зенкерования, развертывания, растачивания отверстия, нарезания резьбы машинными метчиками.
Предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Выполняет операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками, фрезерования.- Автоматизированная подача пиноли шпинделя;
- Откидной подъемный стол;
- Механизм настройки глубины сверления состоит из корпуса переключателя, муфты, ручек управления лимба и является составной частью сверлильной головки и предназначен для выполнения следующих операций:
- включения, отключения подачи;
- автоматического отключения подачи;
- задание определенной глубины резания;
- ручная подача;
- Настройка глубины сверления производится фиксатором, путем его зацепления с лимбом. При достижении установленной глубины сверления кулачок упирается в упор и скосом разъединяет зацепление муфты с червячным колесом.
- Оснащен системой СОЖ (система охлаждения)
Характеристики
Макс. Ø сверления (сталь), мм
|
35 |
Размеры раб. поверхности стола, мм
|
500х420 |
Диапазон скоростей шпинделя, об/мин
|
125-3030 |
Количество скоростей шпинделя
|
12 |
Мощность двигателя, кВт
|
1.2 |
Напряжение питания, В
|
3x380 |
Габаритные размеры, мм
|
835х510х1730 |
Масса, кг
|
430 |
