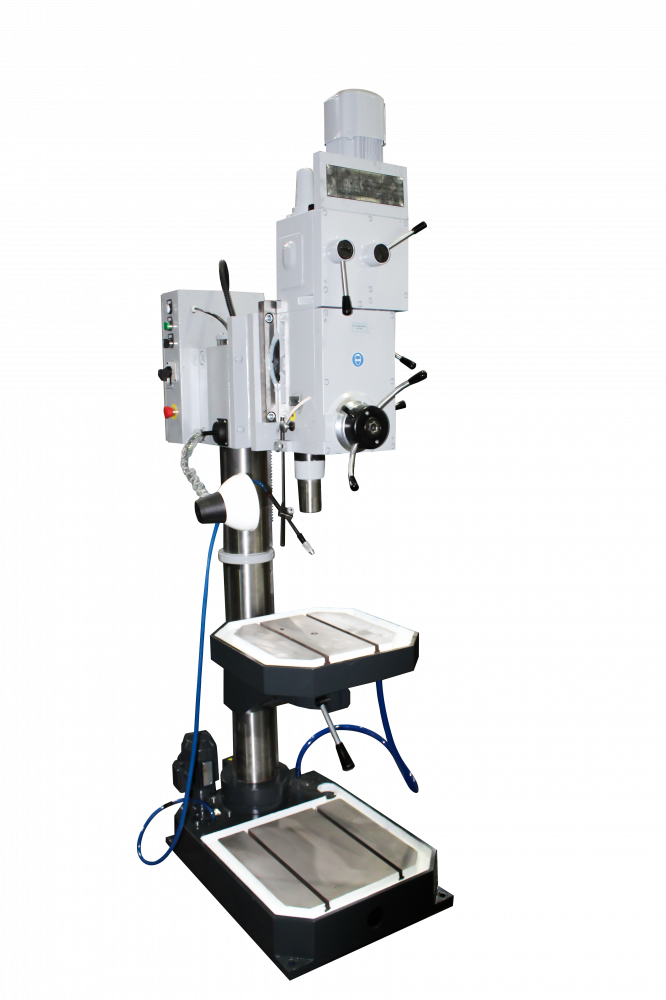

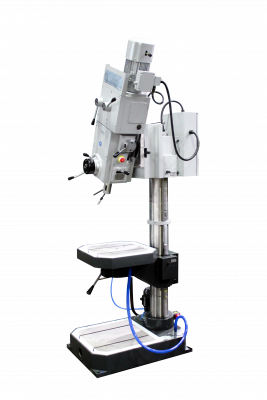

Вертикально-сверлильный станок 2Т132
Станок предназначен для обработки отверстий в мелких и средних деталях.
На станке можно выполнять сверление, рассверливание, зенкерование, развертывание и нарезание резьбы в стали, чугуне и других металлах и сплавах, за исключением тех сплавов, обработка которых на станке может привести к пожароопасной ситуации..
Обработка на станках производится как с ручной, так и с механической подачей шпинделя. Станки оборудованы механизмом отключения механической подачи при достижении заданной глубины обработки.
На станках допускается нарезание резьбы с ручным управлением реверсирования шпинделя и в автоматическом режиме на заданной глубине резьбы.
В соответствии с ГОСТ 15150, номинальные значения температуры окружающего воздуха при эксплуатации станка +1оС...+35оС.
Относительная влажность воздуха должна быть не более 80% при +25оС.
|
Макс. Ø сверления (сталь), мм
|
32 |
|
Размеры раб. поверхности стола, мм
|
500 x 500 |
|
Диапазон скоростей шпинделя, об/мин
|
45, 63, 90, 125, 180, 250, 355, |
|
Макс. Ø нарезаемой резьбы (сталь), мм
|
М16 |
|
Потребляемая мощность, кВт
|
1,5 |
|
Масса, кг
|
575 |
| Обозначение | Наименование | Количество |
| 130.0000.000 | Станок вертикально-сверлильный в сборе | 1 |
| Инструмент и принадлежности | ||
| Втулки ГОСТ 13598-85 | ||
| 6100-0142 (3/1) | 1 | |
| 6100-0144 (4/2) | 1 | |
| 6100-0145 (4/3) | 1 | |
| Клин 7851-0012 ГОСТ 3025-78 | 1 | |
| 2К52-1.9000.000 | Рукоятка | 1 |
| 2К52-1.89.10.000 | Ключ для электрошкафа | 1 |
| 007.2000.001 | Ключ для сливных пробок | 1 |
| Документы | ||
| 130.0000.000РЭ | Руководство по эксплуатации | 1 |
| Комплект документов на покупную аппаратуру и оборудование (документация поставщика) | ||
| Поставляется по требованию заказчика за отдельную плату | ||
| Тиски 7200-0215 ГОСТ 16518-96 с комплектом деталей крепления | 1 | |
| Патрон сверлильный 6150-4029-03 | 1 | |
| ТУ РБ 0022.3728.021-95 | ||
| 045.0730.000 | Патрон резьбонарезной | 1 |
| Головки ТУ2.035.0223723.001-90 | ||
| 6251-4002-02 (М5) | 1 | |
| 6251-4002-03 (М6) | 1 | |
| 6251-4002-04 (М8) | 1 | |
| 6251-4002-05 (М10) | 1 | |
| 6251-4002-06 (М12) | 1 | |
