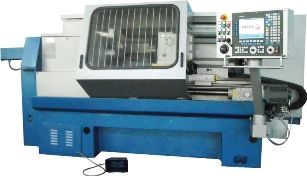

Токарный станок с ЧПУ ГЗСУ 16ГС25ФЗ
Станок предназначен для выполнения токарных патронных и центровых работ в замкнутом полуавтоматическом цикле обработки деталей типа тел вращения со ступенчатым и криволинейным профилем (включая нарезание крепежных резьб) в различных отраслях промышленности в индивидуальном, мелкосерийном и серийном производстве с мелкими повторяющимися партиями деталей.
Для перемещения суппорта в поперечном направлении применены роликовые опоры качения (танкетки). В зависимости от выпускаемых модификаций к базовому обозначению станка добавляются следующие буквенно-цифровые индексы:
«С1»(«Siemens»), «С2»(«Fagor»), «С3» («Mitsubishi) и т.д. - системы ЧПУ;
«Г» - станок с автоматической головкой УГ8;
«Г1» - станок с автоматической головкой УГ9326;
«Г2» - станок с автоматической головкой УГ9321;
«К» - станок с односекционным электрошкафом;
«К1» - станок с односекционным электрошкафом с кондиционером;
«Т» - станок с транспортером для отвода стружки;
«М» - станок с механизированным подводом пиноли задней бабки;
«П» - станок с механизированным зажимом заготовки в патроне.
|
Макс. длина заготовки, мм
|
735 |
|
Макс. Ø заготовки над суппортом, мм
|
200 |
|
Макс. Ø заготовки над станиной, мм
|
320 |
|
Класс точности по ГОСТ 8-82
|
П |
|
Количество скоростей
|
3 |
|
Диапазон скоростей шпинделя, об/мин
|
20 – 2500 |
|
Высота центров, мм
|
255 |
|
Диаметр отверстия шпинделя, мм
|
50 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
11 |
|
Мощность двигателей, кВт
|
5 |
|
Габаритные размеры, мм
|
3220х1750х1675 |
|
Масса, кг
|
3800 |
