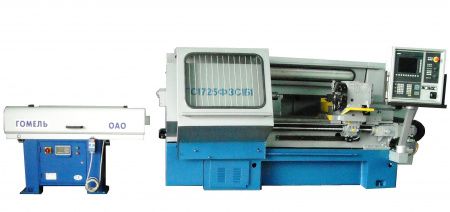

Токарный станок с ЧПУ ГЗСУ ГС1725Ф3
- Описание
- Характеристики
- Документы
-
Токарный станок с ЧПУ ГС1725Ф3 в патронном исполнении предназначен для токарной обработки в замкнутом цикле в патроне и центрах деталей с прямолинейным, ступенчатым и криволинейным профилем в условиях мелкосерийного и серийного производств.
Станок в прутковом исполнении предназначен для токарной обработки деталей из пруткового материала диаметром до 52 мм.
На станке можно производить наружное точение, растачивание, сверление, нарезание резьб по программе деталей различных материалов.
Диапазон регулирования частот вращения шпинделя и подач позволяет производить обработку изделий как из обычных черных и цветных металлов, так и легированных сталей.
Станок может быть оснащен различными системами ЧПУ, приводами, двигателями главного движения и подач.
Для перемещения суппорта в поперечном направлении применены роликовые направляющие «STAR» фирмы «Bosch Rexroth».
Применение 8-ми позиционной инструментальной головки УГ8 позволяет устанавливать достаточное количество инструмента для необходимой обработки детали.
В зависимости от выпускаемых модификаций к базовому обозначению станка добавляются следующие буквенно-цифровые индексы:
«С1»(«Siemens»), «С2»(«Fagor»), «С3» («Mitsubishi) и т.д. - системы ЧПУ;
«Г» - станок с автоматической головкой УГ8;
«Г1» - станок с автоматической головкой УГ9326;
«Г2» - станок с автоматической головкой УГ9321;
«Г3» - станок с приводом вращения инструмента УГ8П;
«Г4» - станок с приводом вращения инструмента (левая) УГ8Пл;
«Г5» - станок с автоматической головкой (левая) УГ8л;
«Б» - станок в патронном исполнении;
«Б1» - станок в прутковом исполнении;
«Н» - станок с рельсовыми продольными направляющими;
«К» - станок с односекционным шкафом;
«К1» - станок с односекционным шкафом и кондиционером;
«Т» - станок с транспортером для отвода стружки;
«М» - станок с механизированным подводом пиноли задней бабки;
«П» - станок с механизированным зажимом заготовки в патроне (П-электромеханический, П1-гидравлический, П2-пневматический).
-
Макс. длина заготовки, мм 750 Макс. Ø заготовки над суппортом, мм 200 Макс. Ø заготовки над станиной, мм 500 Класс точности по ГОСТ 8-82 П Диапазон скоростей шпинделя, об/мин 5 – 4000 Конус шпинделя MК6 Высота центров, мм 250 Диаметр отверстия шпинделя, мм 72 Напряжение питания, В 3x380 Потребляемая мощность, кВт 11 Мощность двигателей, кВт 5 Габаритные размеры, мм 3710х2040х2160 Масса, кг 3500 -
