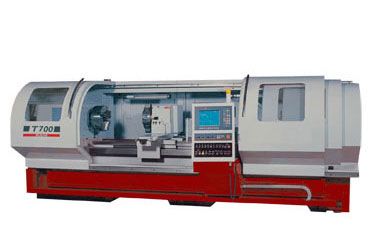

Токарный станок с ЧПУ T700
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Данные токарно-винторезные станки с ЧПУ T700 предназначены для автоматической токарной обработки по двум координатам “X” и “Z”, в том числе для нарезания метрической, конической, дюймовой, модульной и питчевой резьб. Жесткость станины и такие технические характеристики как широкий диапазон частоты вращения шпинделя и подач, позволяют полностью использовать все возможности современных инструментов при обработке различных материалов и обеспечивают отличную повторяемость при серийной обработке деталей.
Характеристики
|
Макс. длина заготовки, мм
|
1000 |
|
Макс. Ø заготовки над суппортом, мм
|
460 |
|
Макс. Ø заготовки над станиной, мм
|
720 |
|
Диапазон скоростей шпинделя, об/мин
|
40-2000 |
|
Ход по оси Z, мм
|
930;1430;1930;2930;3930 |
|
Ход по оси X, мм
|
450 |
|
Конус шпинделя
|
D1-8 |
|
Конус пиноли
|
МК5 (МК6) |
|
Макс. Ø заготовки в выемке станины, мм
|
900 |
|
Ширина направляющих, мм
|
520 |
|
Диаметр отверстия шпинделя, мм
|
83 |
|
Диаметр пиноли, мм
|
105 |
|
Ход пиноли, мм
|
180 |
|
Макс. сечение резца, мм
|
25х25 |
|
Быстрый ход по осям X/Z, м/мин
|
7/10 |
|
Потребляемая мощность, кВт
|
11 |
|
Габаритные размеры, мм
|
2600х2090х1920 / 3200x1980x1920 |
|
Масса, кг
|
3200 |
Стандартная комплектация
- Система управления Siemens-828
- 4-х позиционная вертикальная резцедержка
- Центр вращающийся, конус - МК5
- Ручной импульсный генератор для перемещения по осям (джойстик)
- Система охлаждения (Помпа СОЖ с резервуаром)
- Автоматическая система смазки направляющих
- Освещение рабочей зоны
- Защитный кожух всей рабочей зоны
- Двухцветная сигнальная лампа
- Инструкции по станку и ЧПУ на CD (русский язык)
- Комплект анкеров для выставления станка
- Трансформатор 380/220
- Упаковка – в полиэтилен на поддоне
- Система управления - Fanuc 0i-Mate-TD
- AC двигатель для шпинделя - 15кW
- Шпиндель Д1-8 с ДИАМ. отв. 105мм
- Трехкулачковый ручной патрон ДИАМ. 250 мм
- Трехкулачковый ручной патрон ДИАМ. 315мм
- Гидравлический проходной патрон ДИАМ. 250 мм
- Гидростанция (необходима при наличии любой опции с гидравликой)
- Педаль для управления гидравлическим патроном
- Трехкулачковый гидравлический патрон ДИАМ.315мм
- Планшайба четырехкулачковая ДИАМ. 500мм
- 8,10,12 позиционная револьверная голова Pragati (Slot type 80мм)
- 8,10,12 позиционная револьверная голова Duplomatic (Slot type 80мм)
- Револьверная голова с приводным инструментом VDI30 и "C" ось
- Устройство автоматической подачи прутков, с интерфейсом
- Задняя бабка с пинолью 105мм
- Задняя бабка с гидравлической пинолью
- Неподвижный люнет 150-380 мм
- Подвижный люнет 25-140 мм
- Стружкотранспортер
