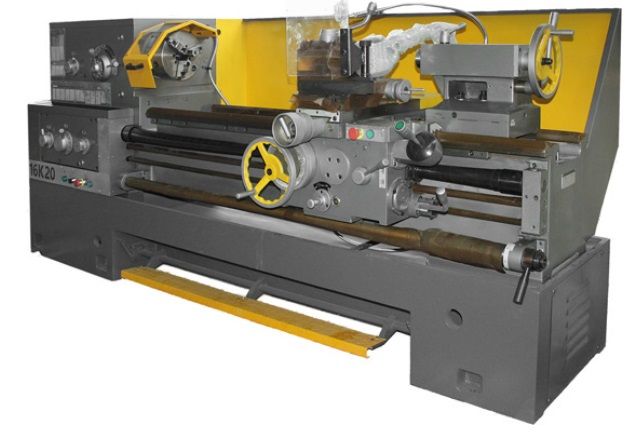

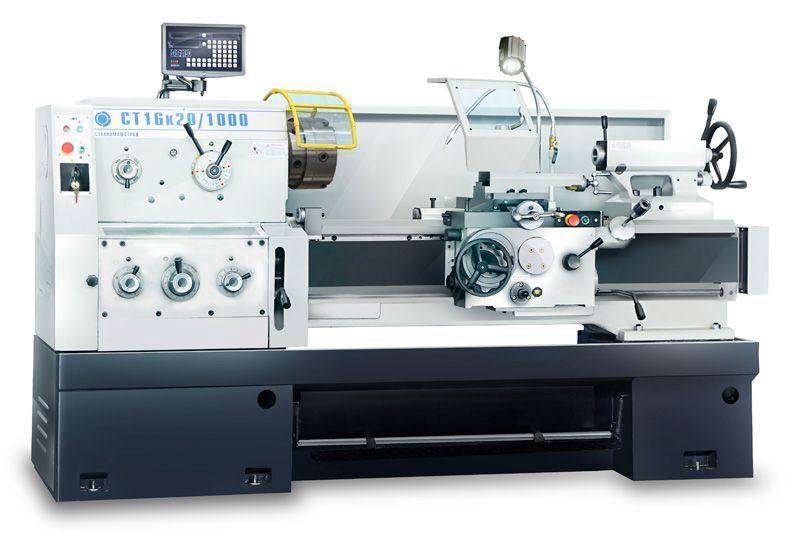

Токарно-винторезный станок Завод 16К20 (1000)
Описание
Токарно-винторезный станок 16К20 (1000) - универсальный токарный станок, который предназначен для обработки деталей, имеющих цилиндрическую или коническую форму.
Токарно-винторезный станок 16К20 (1000) подходит для мелкосерийного или единичного производства деталей, метизов, рабочих инструментов, строительных конструкций, декоративных изделий из металла, а также ремонта узлов, деталей и запасных частей для машин и механизмов.
Токарно-винторезный станок 16К20 (1000) подходит для мелкосерийного или единичного производства деталей, метизов, рабочих инструментов, строительных конструкций, декоративных изделий из металла, а также ремонта узлов, деталей и запасных частей для машин и механизмов.
- Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
- Закаленный шпиндель из высокопрочной легированной стали;

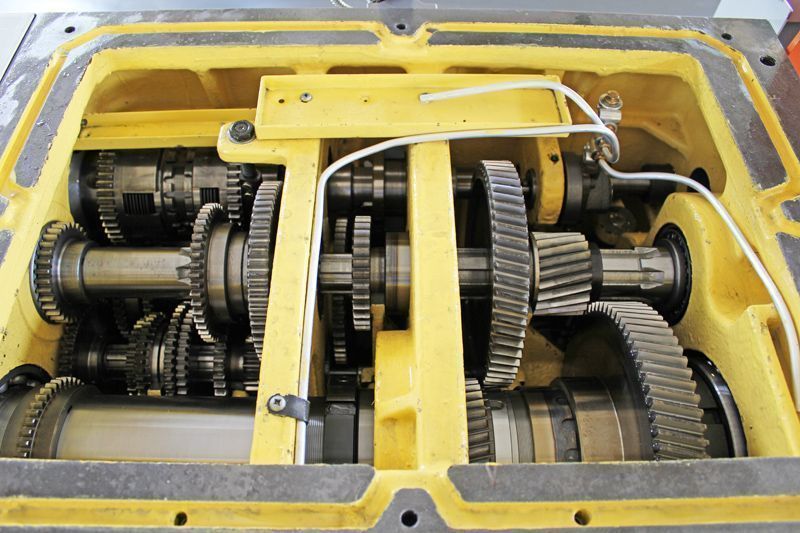

- Закалённые и шлифованные зубчатые колеса и шестерни;
- Регулируемая муфта перегрузки ходового винта;
- Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
- Минимальная скорость вращения шпинделя - 9 Об/мин;

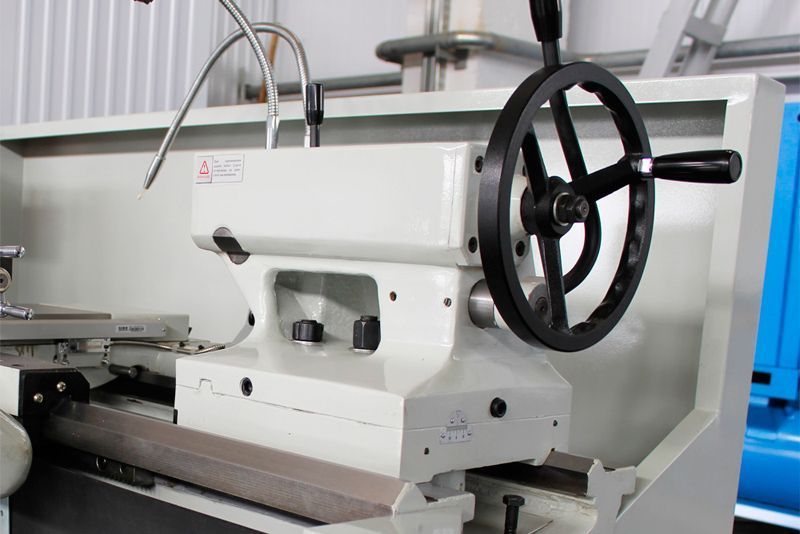

- Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
- Подача СОЖ в зону резания, галогеновый светильник;
- Тормоз шпинделя;
Характеристики
Макс. длина заготовки, мм
|
1000 |
Макс. Ø заготовки над суппортом, мм
|
220 |
Макс. Ø заготовки над станиной, мм
|
400 |
Количество скоростей
|
22 |
Диапазон скоростей шпинделя, об/мин
|
12,5-1600 |
Конус шпинделя
|
MК6 |
Конус пиноли
|
КМ5 |
Диаметр отверстия шпинделя, мм
|
52 |
Ход пиноли, мм
|
150 |
Напряжение питания, В
|
3x380 |
Потребляемая мощность, кВт
|
11 |
Габаритные размеры, мм
|
2795 х 1190 х 1500 |
Масса, кг
|
3010 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
- 3-х кулачковый патрон Ø320 мм;
- 4-х кулачковый патрон Ø400 мм;
- Планшайба;
- Подвижный люнет;
- Неподвижный люнет;
- Упорный задний центр МТ5;
- Центральный переходной конус МТ№ 6/5;
- Система подачи СОЖ в зону резания;
- Регулируемый позиционный упор по оси Z;
- Галогеновый станочный светильник;
- 4-х позиционный резцедержатель;
- Защитное ограждение патрона;
- Защитное ограждение от разбрызгивания жидкости;
- Ножной тормоз шпинделя;
- Шприц для смазки;
- Приводные ремни;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
- Устройство цифровой индикации на 2 оси SINO DRO
