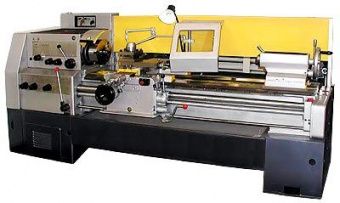

Токарно-винторезный станок АСЗ 16В20 (750)
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Токарно-винторезный станок 16В20 - универсальный токарный станок, который предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля, а также для нарезания левых и правых резьб: метрических, дюймовых, модульных и питчевых.
Особенности:
Жесткая коробчатой формы станина с калеными, шлифованными направляющими обладает достаточной жесткостью. Шпиндель станка 16В20 смонтирован на точных подшипниках качения. Конструкция резцедержателя обеспечивает стабильность положения фиксации инструмента.
Токарно-винторезный станок 16В20 оснащен фартуком с встроенным электродвигателем ускоренных перемещений и коробкой подач, позволяющей без настройки гитары нарезать дюймовые резьбы с 11, 14 и 19 нитками на дюйм.
Климатическое исполнение - УХЛ4 по ГОСТ 15150-69. (Для эксплуатации во всех климатических районах стран ближнего зарубежья в закрытых отапливаемых (охлаждаемых) и вентилируемых производственных помещениях).
Токарно-винторезный станок 16В20 применяется на промышленных предприятиях, в цехах механической обработки или частных мастерских.
Особенности:
Жесткая коробчатой формы станина с калеными, шлифованными направляющими обладает достаточной жесткостью. Шпиндель станка 16В20 смонтирован на точных подшипниках качения. Конструкция резцедержателя обеспечивает стабильность положения фиксации инструмента.
Токарно-винторезный станок 16В20 оснащен фартуком с встроенным электродвигателем ускоренных перемещений и коробкой подач, позволяющей без настройки гитары нарезать дюймовые резьбы с 11, 14 и 19 нитками на дюйм.
Климатическое исполнение - УХЛ4 по ГОСТ 15150-69. (Для эксплуатации во всех климатических районах стран ближнего зарубежья в закрытых отапливаемых (охлаждаемых) и вентилируемых производственных помещениях).
Токарно-винторезный станок 16В20 применяется на промышленных предприятиях, в цехах механической обработки или частных мастерских.
Характеристики
|
Макс. длина заготовки, мм
|
750 |
|
Макс. Ø заготовки над суппортом, мм
|
220 |
|
Макс. Ø заготовки над станиной, мм
|
445 |
|
Класс точности по ГОСТ 8-82
|
Н |
|
Количество скоростей
|
24 |
|
Диапазон скоростей шпинделя, об/мин
|
10-1400 |
|
Конус шпинделя
|
KM6 |
|
Конус пиноли
|
КМ5 |
|
Макс. Ø заготовки в выемке станины, мм
|
620 |
|
Макс. Ø прутка в патроне, мм
|
52 |
|
Диаметр отверстия шпинделя, мм
|
54 |
|
Конец шпинделя
|
№6 |
|
Диаметр пиноли, мм
|
75 |
|
Ход пиноли, мм
|
150 |
|
Количество подач (попер./прод.)
|
50 |
|
Диапазон продольных подач, мм/об
|
0,04-24,6 |
|
Диапазон поперечных подач, мм/об
|
0.02-12.3 |
|
Ход поперечных салазок, мм
|
280 |
|
Ход верхних салазок, мм
|
130 |
|
Шаг метрической резьбы, мм
|
0.5-224 |
|
Шаг дюймовой резьбы, нит/дюйм
|
77-0.125 |
|
Шаг модульной резьбы, мм
|
0.5-224 |
|
Шаг питчевой резьбы, питч
|
77-0.125 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
7.5 |
|
Габаритные размеры, мм
|
2550х1190х1450 |
|
Масса, кг
|
1600 |
