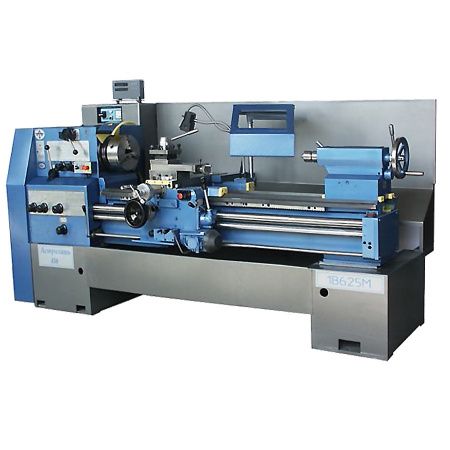

Токарно-винторезный станок АСЗ 1В625М (1500)
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Токарно-винторезный станок 1В625М (1500) - токарный станок, который предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.
Особенности:
Шпиндель станка 1В625М (1500) смонтирован по классической схеме в высокоточных подшипниках, сквозное отверстие в нем увеличено с 54 до 70 мм.
В главном приводе станка 1В625М (1500) применен двухскоростной двигатель, расширивший диапазон частот вращения шпинделя от 10 об/мин до 2000об/мин.
Обеспечена обработка длинномерных конусов до 14 град. и длиной до 750 мм.
Упрощена кинематическая схема станка 1В625М (1500) с использованием трех электромагнитных муфт, для включения прямого и обратного вращения шпинделя и его торможения.
Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки. Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения.
Токарно-винторезный станок 1В625М (1500) широко используется в крупно- и мелкосерийном производстве.
Особенности:
Шпиндель станка 1В625М (1500) смонтирован по классической схеме в высокоточных подшипниках, сквозное отверстие в нем увеличено с 54 до 70 мм.
В главном приводе станка 1В625М (1500) применен двухскоростной двигатель, расширивший диапазон частот вращения шпинделя от 10 об/мин до 2000об/мин.
Обеспечена обработка длинномерных конусов до 14 град. и длиной до 750 мм.
Упрощена кинематическая схема станка 1В625М (1500) с использованием трех электромагнитных муфт, для включения прямого и обратного вращения шпинделя и его торможения.
Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки. Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения.
Токарно-винторезный станок 1В625М (1500) широко используется в крупно- и мелкосерийном производстве.
Характеристики
|
Макс. длина заготовки, мм
|
1500 |
|
Макс. Ø заготовки над суппортом, мм
|
290 |
|
Макс. Ø заготовки над станиной, мм
|
500 |
|
Количество скоростей
|
24 |
|
Диапазон скоростей шпинделя, об/мин
|
10-2000 |
|
Конус шпинделя
|
7032-0054 (Метр.80) |
|
Макс. Ø заготовки в выемке станины, мм
|
690 |
|
Диаметр отверстия шпинделя, мм
|
70 |
|
Конец шпинделя
|
6 |
|
Диапазон продольных подач, мм/об
|
0,032-28,0 |
|
Диапазон поперечных подач, мм/об
|
0,016-14,0 |
|
Шаг метрической резьбы, мм
|
0,5-280 |
|
Шаг дюймовой резьбы, нит/дюйм
|
77-0,125 |
|
Шаг модульной резьбы, мм
|
0,5-280 |
|
Шаг питчевой резьбы, питч
|
77-0,125 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
7 |
|
Габаритные размеры, мм
|
3300x1370x1700 |
|
Масса, кг
|
2800 |
