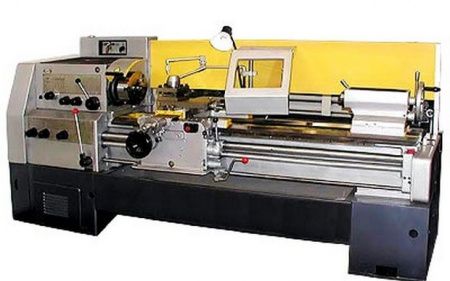

Токарно-винторезный станок АСЗ 1В62Г (1000)
Подробнее
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Cтанок токарно-винторезный 1В62Г (1000) - универсальное металлорежущее оборудование токарной группы, предназначенное для использования в ремонтных/производственных цехах или мастерских различных отраслей промышленности.
Возможности применения
Cтанок токарно-винторезный 1В62Г (1000) позволяет выполнять следующие виды технологических операций:
- токарная обработка внешних и внутренних поверхностей осевых тел вращения из металла;
- нарезание дюймовых, питчевых, метрических и модульных резьб (левых и правых).
Функциональные возможности позволяют использовать станок токарно-винторезный 1В62Г в тяжелой промышленности, сельском хозяйстве, при ремонте и обслуживании различных транспортных средств, а также в работе малых предприятий и домашних мастерских.
Параметры точности
По характеристикам точности станок токарно-винторезный 1В62Г (1000) отнесен к классу "Н" по ГОСТ 8-82Е.
Характеристики
|
Макс. длина заготовки, мм
|
1000 |
|
Макс. Ø заготовки над суппортом, мм
|
220 |
|
Макс. Ø заготовки над станиной, мм
|
445 |
|
Класс точности по ГОСТ 8-82
|
Н |
|
Количество скоростей
|
24.0000 |
|
Диапазон скоростей шпинделя, об/мин
|
10-1400 |
|
Конус шпинделя
|
KM6 |
|
Конус пиноли
|
KM5 |
|
Макс. Ø заготовки в выемке станины, мм
|
620 |
|
Макс. Ø прутка в патроне, мм
|
52 |
|
Диаметр отверстия шпинделя, мм
|
54 |
|
Конец шпинделя
|
№6 |
|
Диаметр пиноли, мм
|
75 |
|
Ход пиноли, мм
|
150 |
|
Количество подач (попер./прод.)
|
50 |
|
Диапазон продольных подач, мм/об
|
0.04-24.6 |
|
Диапазон поперечных подач, мм/об
|
0.02-12.3 |
|
Ход поперечных салазок, мм
|
280 |
|
Ход верхних салазок, мм
|
130 |
|
Шаг метрической резьбы, мм
|
0.5-224 |
|
Шаг дюймовой резьбы, нит/дюйм
|
77-0.125 |
|
Шаг модульной резьбы, мм
|
0.5-224 |
|
Шаг питчевой резьбы, питч
|
77-0.125 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
7.5 |
|
Габаритные размеры, мм
|
2800х1190х1450 |
|
Масса, кг
|
2430 |
