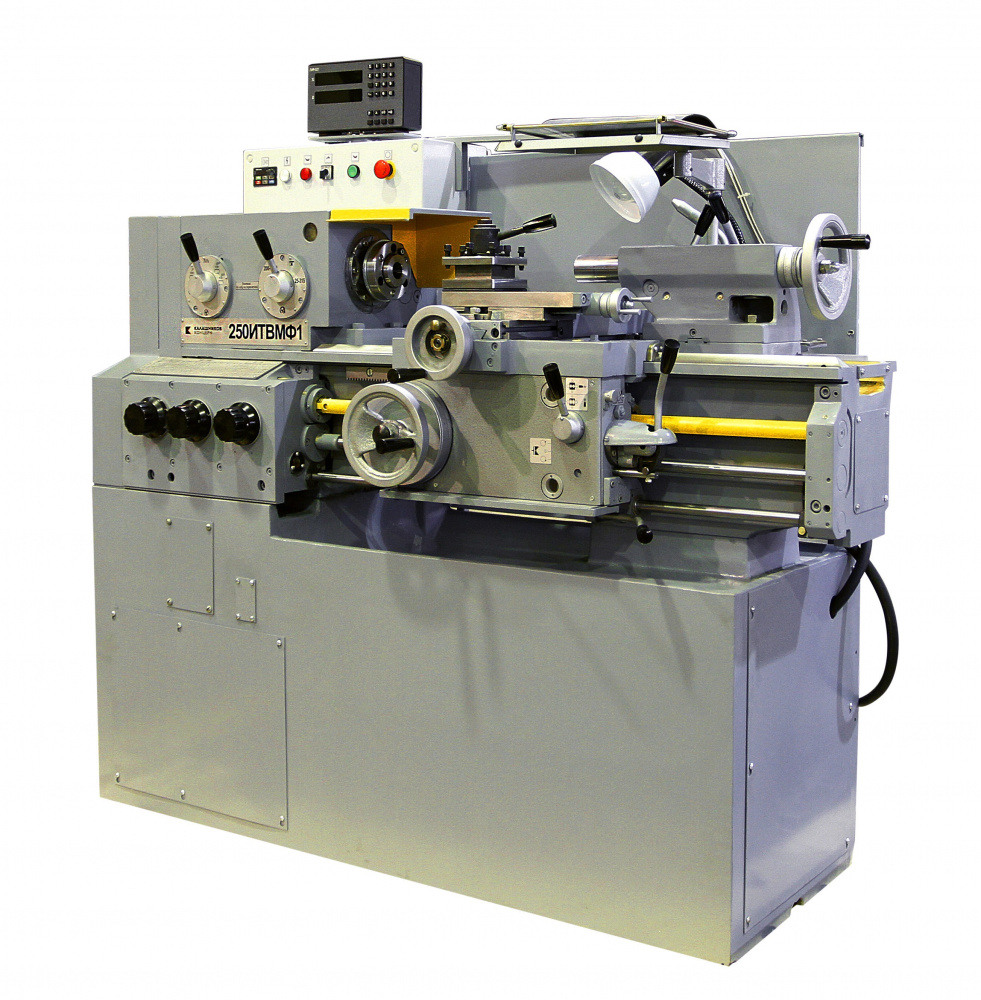

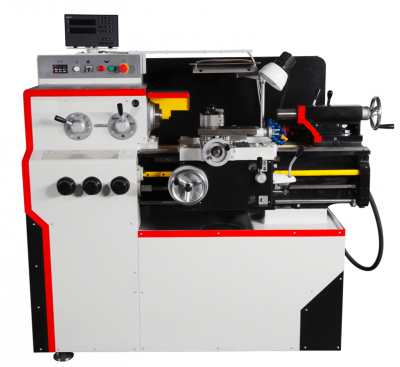

Токарно-винторезный станок Завод 250ИТВМ.Ф1
Станки серии 250ИТВМ являются универсальным оборудованием и обладают классом точности В (по ГОСТ 8-82), поэтому они идеально подходят для широкого перечня прецизионных токарных работ.
Станки модификации 250ИТВМ.Ф1 оснащены устройством цифровой индикации (УЦИ), позволяющим повысить производительность труда за счет сокращения вспомогательного времени на пробные проходы, на измерение деталей. Применение УЦИ облегчает работу токаря за счет исключения расчетов и необходимости запоминания оборотов лимба.
Станки токарно-винторезные предназначены для выполнения разнообразных высокоточных токарных работ в центрах, цанговых и кулачковых патронах, а также для нарезания метрических, дюймовых и модульных резьб.
Модификации продукта
- 250ИТВМ.Ф1 – базовая модификация станка с устройством цифровой индикации (УЦИ).
- 250ИТВМ.03.Ф1 – с увеличенным расстоянием между центрами.
Особенности продукта
- Класс точности – В (по ГОСТ 8-82)
- Цельнолитая станина, обеспечивающая высокий уровень виброгашения и жесткости
- Наличие устройства цифровой индикации (УЦИ)
Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности.
Преселективное управление скоростями шпинделя станка 250ИТВМ.01 позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент. Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой. Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки.
Ходовой винт смазывается автоматически при нарезании резьбы. Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла.
Станина станков 250ИТВМ.01 изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы.
Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении.
Привод главного движения станка осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение.
В передней бабке размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы.
Станок модели 250ИТВМ.Ф1 оснащен системой цифровой индикации УЦИ.
ОСНАЩЕНИЕ ТОКАРНОГО СТАНКА 250ИТВМ.Ф1 УЦИ ПОЗВОЛЯЕТ:
- осуществлять индикацию размеров в мм или в дюймах с дискретностью от 0,1 до 100 мкм;
- проводить линейную компенсацию погрешностей механических элементов станка, например, износ направляющих;
- вводить компенсацию износа инструмента.
Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/об. Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач.
Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта. Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта. Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач.
На станке устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50Гц, напряжении местного освещения 36 В.
Подключение станка к электросети осуществляется пакетным включателем.
Макс. длина заготовки, мм
|
550 |
Макс. Ø заготовки над суппортом, мм
|
168 |
Макс. Ø заготовки над станиной, мм
|
300 |
Диапазон скоростей шпинделя, об/мин
|
25-2500 |
Потребляемая мощность, кВт
|
5,5 |
Габаритные размеры, мм
|
1790/810/1550 |
Масса, кг
|
1190 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- 3-х кулачковый патрон (Ø 160 мм)
- Упор продольный
- Центр бабки задней (Морзе 3)
- Центр бабки передней (Морзе 4)
- Комплект сменных шестерён для нарезания резьб: метрических, модульных, дюймовых
- Быстросменный резцедержатель SWH 3-E в составе:
- эксцентриковая быстросменная головка тип Е;
- 3 сменных картриджа 20×100 мм тип D (для резцов с четырёхгранной державкой) для резцедержателя SWH 3-E
- 1 сменный картридж 30×100 мм тип Н (для резцов с круглой державкой) для резцедержателя SWH 3-E
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
- Резцедержка задняя
- Поводковый патрон
- Планшайба с пазами
- 4-х позиционный резцедержатель
- Центр вращающийся (Морзе 3) для задней бабки
- Упор продольный 4-х позиционный
- Люнет неподвижный (Ø 6…70мм)
- Люнет подвижный (Ø 6…50 мм)
- Опора виброизолируящая ОВ-31М (4 шт.)
- Прецизионный быстросменный сверлильный патрон с коническим хвостовиком Морзе 3, диаметр зажимаемого инструмента 0,3 – 16 мм.
- Патрон цанговый типа 3911 фирмы BISON (Польша), с посадкой на шпиндель через переходный фланец. Зажим детали при помощи ключа. Комплект цанг диаметром Ø 3-25, шаг 1 мм (или 0,5 мм)
- Патрон цанговый типа 2912-М125/5С фирмы BISON (Польша) с ручным приводом при помощи рычага
- Комплект цанг диаметром Ø 3-25, шаг 1 мм (или 0,5 мм)
