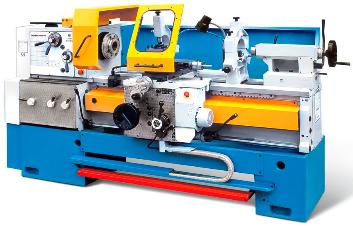

Токарно-винторезный станок ZMM CU 400 (2000)
Описание
Токарно-винторезный станок CU 400 (2000) - универсальный токарный станок, который предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых.
Технические характеристики и жесткость станка CU 400 (2000), широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Токарно-винторезный станок CU 400 (2000) укомплектован трехкулачковым патроном Bison производства Польши и вращающимся центром.
Технические характеристики и жесткость станка CU 400 (2000), широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Токарно-винторезный станок CU 400 (2000) укомплектован трехкулачковым патроном Bison производства Польши и вращающимся центром.
За дополнительную плату станок CU 400 (2000) комплектуется
- конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
- устройством цифровой индикации УЦИ.
Все части станка CU 400 (2000) изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
Токарно-винторезный станок CU 400 (2000) промышленное металлообрабатывающее оборудование, использующееся на индивидуальном и серийном производстве в инструментальных и ремонтно-механических цехах.
Характеристики
Макс. длина заготовки, мм
|
1000 |
Макс. Ø заготовки над суппортом, мм
|
230 |
Макс. Ø заготовки над станиной, мм
|
440 |
Количество скоростей
|
21 |
Диапазон скоростей шпинделя, об/мин
|
20-2000 |
Конус пиноли
|
№5 |
Высота центров, мм
|
210 |
Макс. Ø заготовки в выемке станины, мм
|
620 |
Ширина направляющих, мм
|
360 |
Диаметр отверстия шпинделя, мм
|
62 |
Конец шпинделя
|
№8 |
Диаметр пиноли, мм
|
70 |
Ход пиноли, мм
|
180 |
Количество подач (попер./прод.)
|
120 |
Диапазон продольных подач, мм/об
|
0,04-12 |
Диапазон поперечных подач, мм/об
|
0,02-6 |
Ход поперечных салазок, мм
|
250 |
Ход верхних салазок, мм
|
130 |
Количество резьб
|
64 |
Шаг метрической резьбы, мм
|
0,5-120 |
Шаг дюймовой резьбы, нит/дюйм
|
60-1/4 |
Шаг модульной резьбы, мм
|
0,125-30 |
Шаг диаметральной резьбы, DP
|
240-1 |
Макс. сечение резца, мм
|
25х25 |
Потребляемая мощность, кВт
|
7 |
Габаритные размеры, мм
|
3435х1185х1286 |
Масса, кг
|
2560 |
