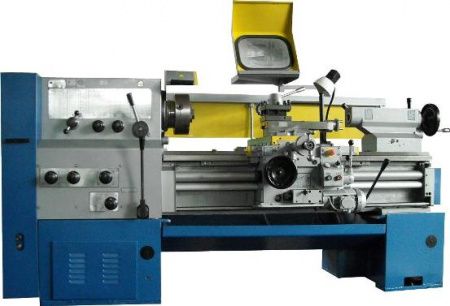

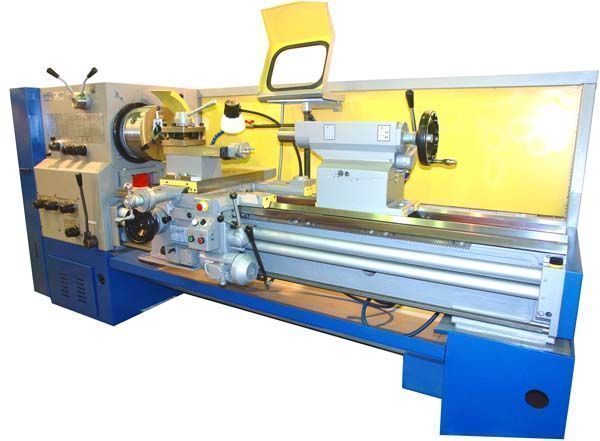

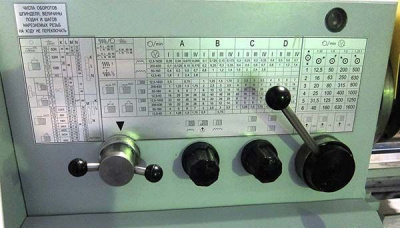

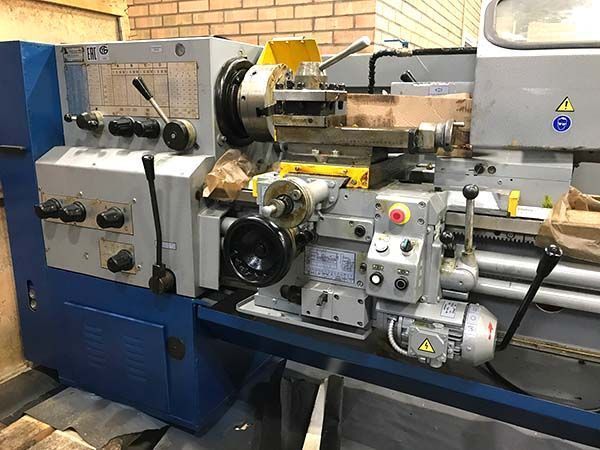

Токарно-винторезный станок ГЗСУ ГС526У

Токарно-винторезный станок ГС526У - промышленное оборудование, предназначенное для ведения токарных работ различного профиля (в т.ч. нарезание дюймовых, питчевых, метрических или модульных резьб).

Модификации

Токарно-винторезный станок ГС526У производится в нескольких базовых модификациях, каждая из которых обладает собственными функциональными особенностями и комплектацией. На модификацию указывает индекс в наименовании оборудования. Основные модификации токарно-винторезного станка ГС526У следующие:

• С - станок оборудован сверлильно-фрезерным устройством, обеспечивающим возможность выполнения работ по фрезеровке, сверлению, расточке, зенкерованию и нарезанию резьб под углом на заготовках, закрепленных на суппорте;
• В - увеличен максимальный диаметр заготовки, которая может обрабатываться на станке (630 мм над станиной и 420 мм в суппорте);
• Г - токарно-винторезный станок ГС526У с выемкой в станине;
• Д - до 89 мм увеличен максимальный диаметр прутка, устанавливаемого в отверстие шпинделя;
• Л - оборудование с ценой деления лимба перемещения в поперечном направлении 0,02 мм;
• М - токарно-винторезный станок ГС526У с механизированным приводом движения верхней части суппорта;
• Ц - станок с цифровой индексацией подачи заготовки и преобразователями линейных перемещений;

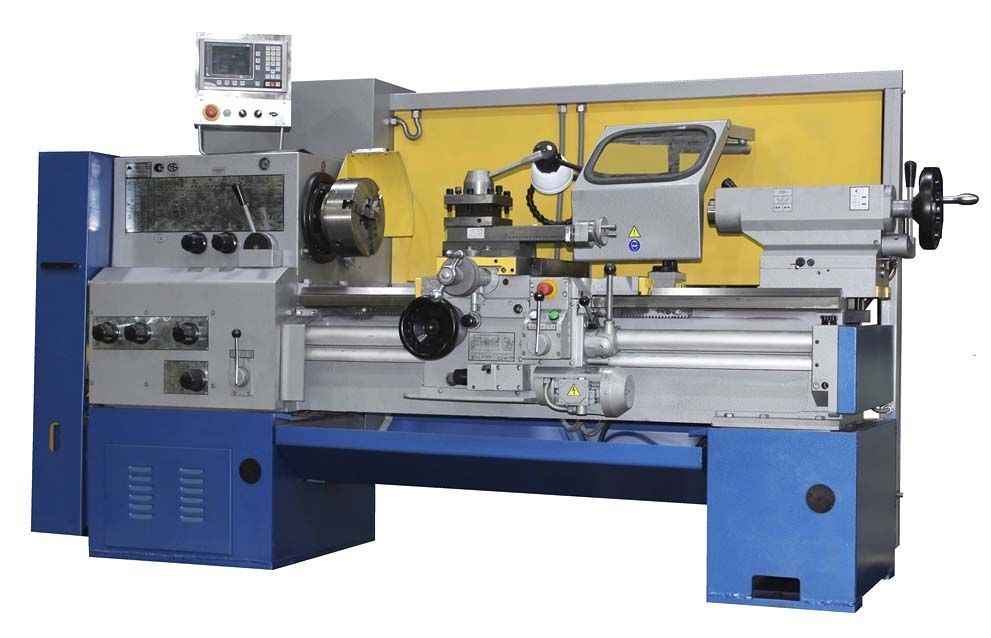

• РЦ - токарно-винторезный станок ГС526У с цифровой индексацией подачи, бесступенчатым управлением частотой вращения шпинделя и преобразователями линейных перемещений;
• Е - оборудование, которое соответствует нормативам безопасности Евросоюза и обозначено маркировкой "СЕ".

При необходимости модификации можно комбинировать. Это позволяет заказать токарно-винторезный станок ГС526У с требуемым набором характеристик и комплектацией.

Токарно-винторезный станок ГС526У применяется на промышленных предприятиях, в цехах механической обработки или частных мастерских.

Посадочные и присоединительные базы станка ГС526У. Шпиндель

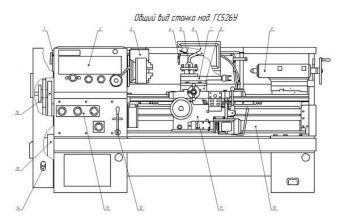

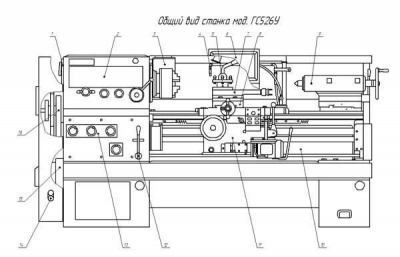

Расположение основных узлов токарно-винторезного станка ГС526У

Расположение основных узлов токарно-винторезного станка гс526у

Перечень основных узлов токарно-винторезного станка ГС526У

1. Расположение электрооборудования
2. Бабка шпиндельная
3. Ограждение патрона
4. Охлаждение
5. Резцедержатель
6. Ограждение суппорта
7. Верхняя и средняя часть суппорта
8. Каретка и нижняя часть суппорта
9. Бабка задняя
10. Станина и основание
11. Фартук
12. Управление фрикционом
13. Коробка подач
14. Система смазки
15. Установка моторная
16. Коробка скоростей

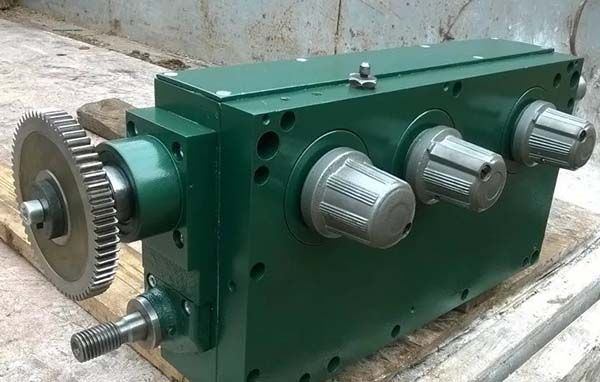

Коробка подач 16Б20П.070 предназначена для изменения передаточного отношения при передаче вращения от входного вала коробки подач к ходовому винту или ходовому валу токарно-винторезных станков с диаметром обработки над станиной до 500 мм.

Коробка подач 16Б20П.077 позволяет производить нарезку дюймовых резьб 11 и 19 ниток на дюйм без смены шестерен гитары и устанавливается на токарные станки ГС526У.

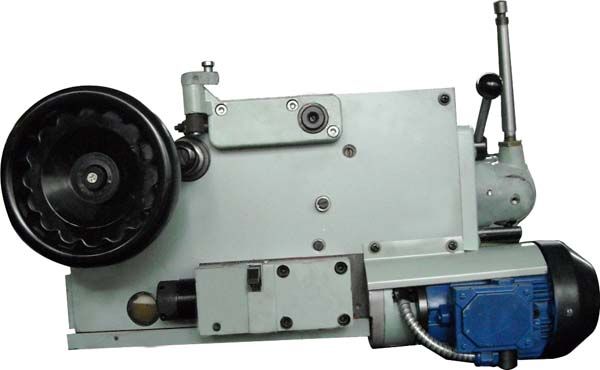

Фартук предназначен для преобразования вращательного движения ходового винта и ходового вала в продольное перемещение каретки и поперечное перемещение суппорта, а также для ручного управления этими перемещениями в процессе работы токарно-винторезного станка (включение и выключение рабочих и ускоренных перемещений каретки и суппорта, реверсирование перемещений и т.д.).

Фартук позволяет осуществлять работу по упору с автоматическим отключением подачи.

Кинематическая схема токарно-винторезного станка ГС526У

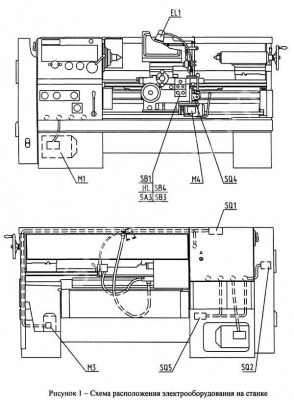

Схема расположения электрооборудования на токарном станке ГС526У

Схема расположения электрооборудования на токарном станке Гс526у

Электрическая схема станка ГС526У

Электрооборудование токарно-винторезного станка ГС526У

Электрооборудование станка состоит из:

• аппаратов защиты, управления и сигнализации;
• электродвигателей;
• других аппаратов и устройств, осуществляющих соединение электрических цепей.

Характеристика электрооборудования станка ГС526У

Электрооборудование станка рассчитано на подключение к трехфазной сети переменного тока напряжением ~380 В с частотой 50 Гц.

Электроавтоматика станка питается от следующих величин напряжения вторичного источника питания:

• цепь управления ~110 В переменного тока;
• цепь сигнализации ~22 В переменного тока;
• местное освещение ~24 В переменного тока.
