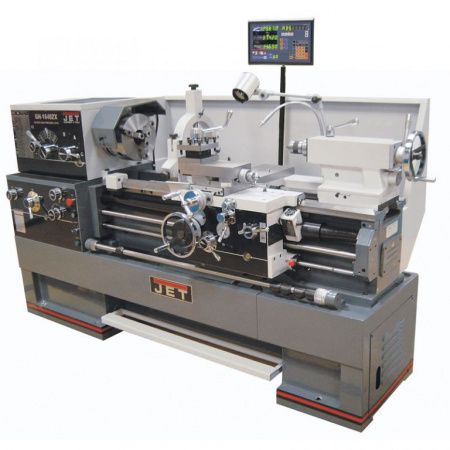

Токарно-винторезный станок Jet GH-1840ZX DRO
Описание
Токарно-винторезный станок GH-1840 ZX DRO - это токарный станок c УЦИ, который предназначен для выполнения всевозможных видов токарной обработки деталей, тел вращения, включая нарезание метрической, дюймовой, модульной и питчевой резьб.
Особенности:
Особенности:
- Массивная станина GH-1840 ZX DRO состоит из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Съемный мостик станины, gap
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Автоматическая подача продольного и поперечного суппорта
- Механизм привода шпинделя постоянно работает в масляной ванне
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
Характеристики
Макс. длина заготовки, мм
|
1015 |
Макс. Ø заготовки над суппортом, мм
|
280 |
Макс. Ø заготовки над станиной, мм
|
460 |
Диапазон скоростей шпинделя, об/мин
|
25 - 1800 |
Конус шпинделя
|
МK-7 (МK-5) |
Конус пиноли
|
МК-5 |
Расстояние между направляющими, мм
|
340 |
Диаметр отверстия шпинделя, мм
|
80 |
Макс. Ø вращения, gap (съемный мостик), мм
|
698 |
Длина съемного мостика, мм
|
310 |
Конец шпинделя
|
D1-8 (DIN 55029) |
Ход пиноли, мм
|
124 |
Раб. Ø неподв. люнета, мм
|
12 - 178 |
Раб. Ø подвижн. люнета, мм
|
15 - 90 |
Диапазон продольных подач, мм/об
|
0,038 - 2,3 |
Диапазон поперечных подач, мм/об
|
0,015 - 0,9 |
Ход поперечных салазок, мм
|
228 |
Ход верхних салазок, мм
|
130 |
Шаг метрической резьбы, мм
|
0,5 - 20 |
Шаг дюймовой резьбы, нит/дюйм
|
72" - 1 5/8" TPI |
Шаг модульной резьбы, мм
|
0,25 - 10 МP |
Шаг питчевой резьбы, питч
|
96 - 3 1/4 DP |
Макс. сечение резца, мм
|
25х25 |
Напряжение питания, В
|
3x380 |
Потребляемая мощность, кВт
|
8.8 |
Габаритные размеры, мм
|
2462х1016х1241 |
Масса, кг
|
2267 |
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø300 мм
- Планшайба Ø400 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Лимб для нарезания резьбы
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Регулируемые опоры станины
