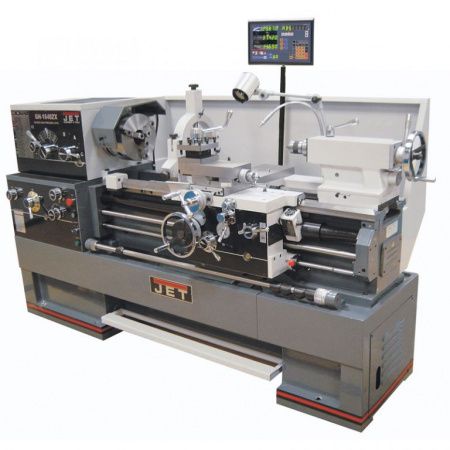

Токарно-винторезный станок Jet GH-1880ZX DRO RFS
- Описание
- Характеристики
- Комплект поставки
- Документы
-
Токарно-винторезный станок GH-1880ZX DRO RFS - это токарный станок c УЦИ, который предназначен для выполнения всевозможных видов токарной обработки деталей, тел вращения, включая нарезание метрической, дюймовой, модульной и питчевой резьб.
Особенности:
- Массивная станина станка GH-1880ZX DRO RFS из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Съемный мостик станины, gap
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Автоматическая подача продольного и поперечного суппорта
- Механизм привода шпинделя постоянно работает в масляной ванне
- Толчковый режим работы шпинделя GH-1880ZX DRO RFS
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Ускоренное продольное перемещение суппорта для моделей с RFS
-
Макс. длина заготовки, мм 2032 Макс. Ø заготовки над суппортом, мм 280 Макс. Ø заготовки над станиной, мм 460 Диапазон скоростей шпинделя, об/мин 25 - 1800 Конус шпинделя МK-7 (МK-5) Конус пиноли МК-5 Расстояние между направляющими, мм 340 Диаметр отверстия шпинделя, мм 80 Макс. Ø вращения, gap (съемный мостик), мм 698 Длина съемного мостика, мм 310 Конец шпинделя D1-8 (DIN 55029) Ход пиноли, мм 124 Раб. Ø неподв. люнета, мм 12 - 178 Раб. Ø подвижн. люнета, мм 15 - 90 Диапазон продольных подач, мм/об 0,038 - 2,3 Диапазон поперечных подач, мм/об 0,015 - 0,9 Ход поперечных салазок, мм 228 Ход верхних салазок, мм 130 Скорость ускор. перемещ. суппорта, м/мин 5 Шаг метрической резьбы, мм 0,5 - 20 Шаг дюймовой резьбы, нит/дюйм 72" - 1 5/8" TPI Шаг модульной резьбы, мм 0,25 - 10 МP Шаг питчевой резьбы, питч 96 - 3 1/4 DP Макс. сечение резца, мм 25х25 Напряжение питания, В 3x380 Потребляемая мощность, кВт 8.8 Габаритные размеры, мм 3458х1016х1241 Масса, кг 2989 -
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø300 мм
- Планшайба Ø400 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Лимб для нарезания резьбы
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Регулируемые опоры станины
-
Каталог оборудования JET по дереву Размер: 47,1 мбКаталог оборудования JET по металлу Размер: 27,8 мбТокарно-винторезный станок JET GH-1880ZX DRO RFS Размер: 894,7 кб
