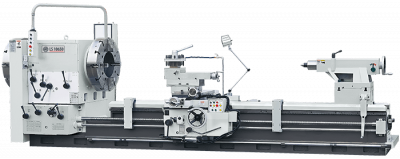

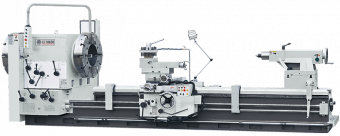

Токарно-винторезный станок STD LS 107520
Наличие уточняйте
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Описание
- Характеристики
- Комплект поставки
- Документы
-
Универсальный токарный станок LS 107520 предназначен для выполнения операций токарной обработки деталей из различных материалов. Широкая дополнительная комплектация позволяет расширить диапазон применения станка от единичного до серийного производства.
- Широкая станина коробчатой конструкции, с направляющими подвергнутыми упрочненными ТВЧ и точно отшлифованными, обеспечивает точную без вибрационную обработку при тяжелых условиях работы.
- Станина и основание изготавливаются из высоко качественного чугуна и подвергается отжигу для снятия внутренних напряжений. Конструкция станины рассчитана на достижение максимальной стабильности при силовом точении.
- Шпиндельная бабка обеспечивает широкий диапазон выбора частоты вращения шпинделя. Шестерни шпиндельной бабки изготовлены из хром-молибденовой стали SCM-21, закалены, рабочие поверхности цементированы и точно отшлифованы, что обеспечивает легкость переключения, плавность хода и низкий уровень шума при работе. Комбинация принудительной смазки и масляной ванны обеспечивает надежную смазку шестерен и подшипников и повышает срок службы станка.
- Коробка подач станка обеспечивает быстрый выбор требуемой подачи и нарезание метрической/дюймовой резьбы без смены шестерен в широком диапазоне. Выбор величины подачи или шага резьбы обеспечивается за счет трех переключателей и одной поворотной рукоятки. Шестерни коробки подач погружены в масляную ванну.
- Конструкция фартука станка снабжена блокировочным устройством для исключения одновременного включения рабочей подачи и маточной гайки. Смазка шестерен фартука обеспечивается погружением в масляную ванну.
- Направляющие поперечных салазок и резцовой каретки закалены и точно отшлифованы для обеспечения максимальной стойкости. Смазка направляющих поперечных салазок и резцовой каретки осуществляется вручную.
- Задняя бабка имеет жесткую конструкцию и легко перемещается по станине по своим направляющим. Обеспечивает высокую точность при точении и сверлении. Пиноль задней бабки закалена и точно отшлифована и имеет шкалу, градуированную в миллиметрах и дюймах.
- Электрический шкаф удобен в обслуживании. Электрооборудование станка выполнено в соответствии с СЕ стандартами (питание цепей управления 24В) и обеспечивает защиту оператора.
- 2-х осевое устройство цифровой индикации.
-
Макс. длина заготовки, мм 5200 Макс. Ø заготовки над суппортом, мм 750 Макс. Ø заготовки над станиной, мм 1070 Потребляемая мощность, кВт 15 Габаритные размеры, мм 7740х1840х1760 Масса, кг 9200 -
Стандартная комплектация
- Насос СОЖ
- 4-х позиционный резцедержатель
- 6 направлений ускоренного перемещения
- Инструментальный ящик и инструмент для обслуживания
- Руководство по эксплуатации
- Подвижный задний экран
- СЕ 2010 стандарт (включая защиту патрона, защитный экран резцедержателя, защиту ходового винта, рабочее освещение)
- 2-х осевое УЦИ
Дополнительная комплектация
- Замена двигателя привода шпинделя с 15 до 18,5 кВт
- Инверторный привод шпинделя 18,5 кВт с 3-х ступенчатой коробкой скоростей (автоматическое переключение с управлением от PLC) и функцией постоянной скорости резания
- Замена двигателя привода шпинделя с инверторным приводом с 18,5 кВт до 22,5 кВт
- Увеличение отверстия в шпинделе до 230 мм А2-15
- 3-х кулачковый усиленный патрон 400 мм (отверстие 160 мм)
- 3-х кулачковый усиленный патрон 500 мм (отверстие 200 мм)
- 3-х кулачковый усиленный патрон 625 мм (отверстие 190 мм)
- 4-х кулачковый патрон 500/600/650/700/800 мм с независимыми кулачками А2-11 (отверстие 160 мм)
- 4-х кулачковый патрон 600/650/700/800 мм с независимыми кулачками А2-15 (отверстие 230/260 мм)
- Задний фланец А2-11 153 мм
- Задний фланец А2-15 230 мм
- Неподвижный люнет (70-400 мм)
- Неподвижный люнет (380-600 мм)
- Подвижный люнет (70-350 мм)
- Планшайба 4-х кулачковая 1000 мм с независимыми кулачками
- Приспособление для точения конусов
- Станина с выемкой
-
Каталог оборудования Std Размер: 23,4 мб
