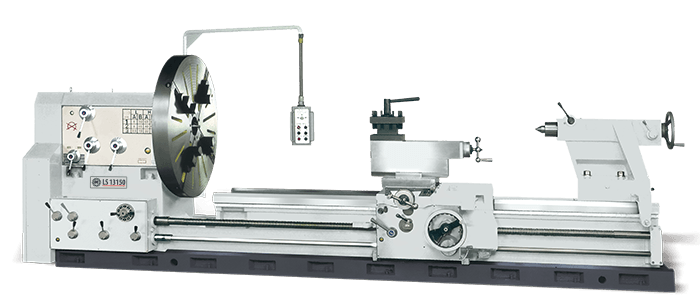

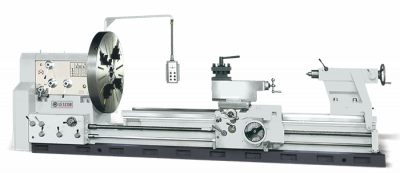

Токарно-винторезный станок STD LS 131500
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Тяжелый точный токарный станок LS 131500 предназначен для обработки крупногабаритных деталей.
- Станина чугуна изготовлена из высококачественного чугуна FC-25, и имеет жесткую конструкцию устойчивую к кручению для тяжелых условий обработки. Конструкция станины обеспечивает легкость в очистке от стружки.
- Шпиндель кованный, установлен на прецизионных подшипниках, имеет 12 подобранных ступеней частоты вращения. Шестерни коробки скоростей изготовлены из Ni-Cr-Mo стали, цементированы и точно отшлифованы. Шпиндельная бабка оснащена электромагнитным тормозом и принудительной автоматической системой смазки.
- Коробка подач с широким диапазоном подач и нарезаемой резьбы (метрической, дюймовой, модульной и диаметральной). Нарезание метрической и дюймовой резьбы не требует смены шестерен. Смазка в масляной ванне и наличие защитных устройств обеспечивает длительный срок службы коробки подач станка.
- Большое перемещение резцовой каретки расширяет возможности обработки. Механизм фартука имеет защиту от одновременного включения ходового вала и винта. Шестерни фартука погружены в масляную ванну.
- Суппорт станка оснащен механизмом быстрого продольного и поперечного перемещения.
- Электрический шкаф удобен в обслуживании. Электрооборудование станка выполнено в соответствии с СЕ стандартами (питание цепей управления 24В) и обеспечивает защиту оператора.
- 2-х осевое устройство цифровой индикации.
Характеристики
|
Макс. длина заготовки, мм
|
5000 |
|
Макс. Ø заготовки над суппортом, мм
|
1000 |
|
Макс. Ø заготовки над станиной, мм
|
1310 |
|
Диаметр отверстия шпинделя, мм
|
153 |
|
Потребляемая мощность, кВт
|
18,5 |
|
Габаритные размеры, мм
|
7620х2032х1956 |
|
Масса, кг
|
12100 |
Стандартная комплектация
- 4-х кулачковая планшайба 1150 мм
- Неподвижный люнет 280-600 мм
- Центральная втулка
- Неподвижный центр
- 4-х позиционный резцедержатель
- 4 направления ускоренного перемещения
- Выравнивающие болты и блоки
- Инструментальный ящик и инструмент для обслуживания
- Руководство по эксплуатации
- Подвижный задний экран
- СЕ стандарт
- 3-х осевое УЦИ
Дополнительная комплектация
- 3-х кулачковый патрон 400 мм А2-11
- 4-х кулачковый патрон 1000/1250 мм с независимыми кулачками А2-11
- Неподвижный люнет (до 300 мм)
- Неподвижный люнет 280-600 мм
- Подвижный люнет (70-330 мм)
- Насос СОЖ 0,185 кВт
- Рабочее освещение
- Приспособление для точения конусов ±9,5° 550 мм
- Увеличение отверстия в шпинделе до 230 мм А2-15
- Увеличение отверстия в шпинделе до 254 мм А2-15
- Продольный упор
- Замена двигателя привода шпинделя с 18,5 кВт на 22,5 кВт
- Инверторный привод шпинделя 30 кВт с 4-х ступенчатой коробкой скоростей 4-400 об/мин (автоматическое переключение с управлением от PLC) и функцией постоянной скорости резания
- Продувка линеек УЦИ сжатым воздухом
- Ускоренный ход по 6-ти направлениям
- Автоматическая система смазки для суппорта
- Электропривод перемещения задней бабки
- Вращающаяся пиноль для задней бабки (200 мм МК6)
- Кожух патрона 1150 мм СЕ
- Задний защитный экран СЕ
- Защитный экран резцедержателя СЕ
- Защита ходового винта и вала СЕ
