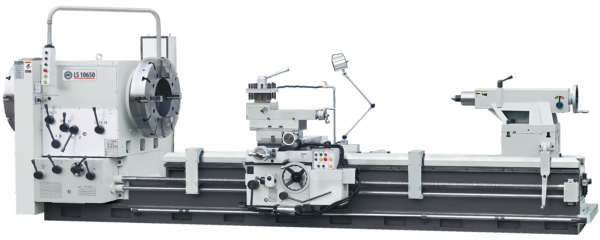

Токарно-винторезный станок STD LS 961000 iD
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Токарно-винторезный станок Standard Equipment LS 961000 iD предназначен для обработки длинномерных деталей, таких как валы судов, буровые штанги, ролики, фланцы большого диаметра и т.п.
Дополнительное оснащение позволяет значительно расширить технологические возможности станка. Доступно увеличение мощности двигателя привода шпинделя, увеличение отверстия в шпинделе до 230 мм, установка дополнительного патрона на передней бабке, установка дополнительного резцедержателя, расточного устройства, устройства для точения конусов и гидравлического копировального устройства. При работе с буровыми штангами, для ускорения нарезания резьбы, возможна установка автоматического резьбонарезного устройства.
- все основные компоненты станка изготовлены из высококачественного чугунного литья.
- станина состоит из 2-х частей (7 и 5 м), что облегчает транспортировку и установку станка.
- направляющие станины подвергнуты упрочнению и точной шлифовке. Система автоматической смазки обеспечивает периодическую смазку направляющих повышая срок службы. Скребки на направляющих обеспечивают надежное удаление мелкой стружки и загрязнений.
- шпиндельная бабка двухпатронной конструкции с инверторным приводом шпинделя и функцией постоянной скорости резания (CSS). Коробка скоростей 4-х диапазонная, адаптированная под инверторный привод. Функция постоянной скорости резания обеспечивается устройством цифровой индикации Fagor 40iTS.
- суппорт станка оснащен механизмом ускоренного перемещение по 6-ти направлениям (продольное, поперечное и ускоренный ход резцовой каретки).
- задняя бабка оснащена вращающейся пинолью с возможность закрепления 3-х или 4-х кулачкового патрона.
Характеристики
|
Макс. длина заготовки, мм
|
10000 |
|
Макс. Ø заготовки над суппортом, мм
|
650 |
|
Макс. Ø заготовки над станиной, мм
|
960 |
|
Диаметр отверстия шпинделя, мм
|
230 |
|
Потребляемая мощность, кВт
|
22 |
|
Габаритные размеры, мм
|
13000х2250х2150 |
|
Масса, кг
|
14190 |
Стандартная комплектация
- электромагнитный тормоз шпинделя
- автоматическая система смазки
- система подачи СОЖ, насос 0,18 кВт
- основание с емкостью для СОЖ
- переходная втулка шпинделя
- неподвижный центр МК6
- центр задней бабки МК6
- выравнивающие болты и опоры
- инструмент для обслуживания в ящике
- лампа рабочего освещения
- документация
- СЕ/ЕАС соответствие, включая: электрооборудование, защита ходового винта, защита переднего патрона, защита резцедержателя
Дополнительная комплектация
- увеличение до 230 мм диаметра отверстия в шпинделе, конец шпинделя А2-15
- ускоренный продольный, поперечный ход суппорта и резцовой каретки (6 направлений)
- функция постоянной скорости резания (CSS), включая: УЦИ Fagor 40iTS, инверторный привод шпинделя 22 кВт (Yaskawa), модернизированная 4-х диапазонная коробка скоростей
- двух патронная система, включая: 4-х кулачковый патрон 800 мм (2 шт.), фланец для установки заднего патрона, защитный экран заднего патрона
- 3-х кулачковый патрон 800 мм
- подвижный люнет 35-170 мм (бронзовые пальцы)
- неподвижный люнет с расширенным диапазоном 50-380 мм
- неподвижный люнет 300-530 мм
- 4-х позиционный резцедержатель PARAT RD3, включая: универсальный держатель WD 3/40 (4 шт.), держатель цилиндрической расточной оправки WB 3/50 (1 шт.)
- Универсальный резцедержатель WD3/40 под державку 40х40 мм
- держатель цилиндрической расточной оправки WB 3/50, под державку Ø50 мм
- осевой держатель призматического резца WDL3/40, для расточных резцов с державкой высотой до 40 мм
- радиальный держатель призматического резца WDR 3/40, для призматических резцов с державкой высотой до 40 мм
- держатель расточного резца с цилиндрическим хвостовиком WDPL 3/32, диаметр хвостовика 32 мм
- заготовка под индивидуальный держатель WBW 3/50
- переходная втулка МК3/50, для расточной оправки WB 3
- переходная втулка МК4/50, для расточной оправки WB 3
- переходная втулка 20/50, для расточной оправки WB 3
- переходная втулка 25/50, для расточной оправки WB 3
- переходная втулка 32/50, для расточной оправки WB 3
- переходная втулка 40/50, для расточной оправки WB 3
- шлифовальное устройство (круг 350х38х152,4 мм)
- расточное устройство (до Ø150 мм, без расточной оправки)
- приспособление для точения конусов 500 мм ±10°
- подвижный задний защитный экран (ширина 850 мм)
- подвижный центр МК6
- задняя бабка с вращающейся пинолью 220 мм, А2-8, МК6
- 3-х кулачковый патрон 300 мм для задней бабки
- 4-х кулачковый патрон 400 мм для задней бабки
- приспособление для подъема станка краном
- фрезерное приспособление (NT40, 3,7 кВт инверторный привод) и гидравлический фиксатор шпинделя (устанавливается вместо верхней каретки с резцедержателем)
