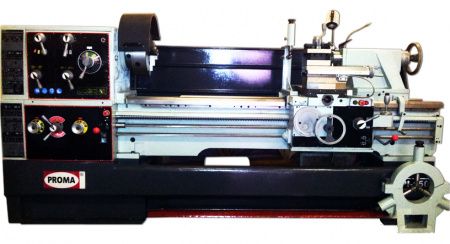

Токарно-винторезный станок SPI-1500S
Токарно-винторезный станок SPI-1500S - токарный станок, на котором обрабатываются детали конической, цилиндрической и круглой формы, а также фасонные поверхности. Это универсальное токарное устройство предназначено для нарезания резьбы, обтачивания, обрезки торцов, нарезки, притирки, сверления новых и разворачивания уже существующих отверстий.
Преимущества модели SPI-1500S:
- Освещение рабочей зоны;
- Ножной тормоз;
- Кнопка экстренной остановки двигателя;
- Система охлаждения;
- Съемная станина;
- Система смазывания подвижных узлов ;
- Высокая жесткость конструкции.
Токарно-винторезный станок SPI-1500S – оптимальное решение для заготовительного производства. Но также его применяют в небольших ремонтных, слесарных и столярных мастерских, среднем и малом производстве.
Технические характеристики
Для работы станка требуется напряжение 400 В; потребляемая мощность составляет 7500 Вт. Обрабатываются детали с диаметром не больше 660 мм, и длиной до 1500 мм. Станок оснащен УЦИ HYDRO – D. Масса устройства - 3065 кг.
|
Макс. длина заготовки, мм
|
1500 |
|
Макс. Ø заготовки над суппортом, мм
|
440 |
|
Макс. Ø заготовки над станиной, мм
|
660 |
|
Количество скоростей
|
16 |
|
Диапазон скоростей шпинделя, об/мин
|
25-1 600 |
|
Конус шпинделя
|
MT5 |
|
Конус пиноли
|
МТ5 |
|
Высота центров, мм
|
330 |
|
Макс. Ø заготовки в выемке станины, мм
|
900 |
|
Макс. Ø прутка в патроне, мм
|
105 |
|
Длина выемки в станине, мм
|
250 |
|
Диаметр пиноли, мм
|
90 |
|
Ход пиноли, мм
|
235 |
|
Диапазон поперечных подач, мм/об
|
0,022~0,74 |
|
Ход поперечных салазок, мм
|
368 |
|
Ход продольных салазок, мм
|
230 |
|
Шаг метрической резьбы, мм
|
0,45~120 |
|
Шаг дюймовой резьбы, нит/дюйм
|
7/16~80 |
|
Шаг модульной резьбы, мм
|
0,25~60MP |
|
Макс. сечение резца, мм
|
25х25 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
7.5 |
|
Габаритные размеры, мм
|
3210х1230х1600 |
|
Масса, кг
|
3065 |
| Наименование | Количество |
|---|---|
| 3-х кулачковый патрон – (на станке) | 315мм -1 |
| 4-х кулачковый патрон | 400мм 1 |
| Планшайба | 450мм — 1 |
| Установочные пальцы | 6 |
| Болты стопорные | 6 |
| Центр не вращающийся | 2 (твердспл и обычный) |
| Центр вращающийся | опция |
| Люнет неподвижный (на станке) | 1 |
| Люнет подвижный (на станке) | 1 |
| Втулка переходная Мк V / Мк VII | 1 |
| Ручка штурвала | 1 |
| Установочные опоры | 6 |
| Установочные болты | 6 |
| Маслёнка | 1 |
| Шестерни метрические (Латунь) | MN 2 — 4 (Z 42, 48, 54, 69) |
| Шестерни сменные метрические | MN 2,25 — 1 (Z 69) |
| Инструмент. | |
| Ключ для крепления заготовки в токарном патроне | 1 |
| Ключ для снятия токарного патрона | 1 |
| Ключ резцедержателя | 1 |
| Ключ рожковый | 8 |
| Ключ радиусный | 1 |
| Отвертка шлицевая | 1 |
| Отвертка крестовая | 1 |
| Ключ торцевой шестигранный | 4 (6,8,10,12) |
| Инструкция по эксплуатации | 1 |
