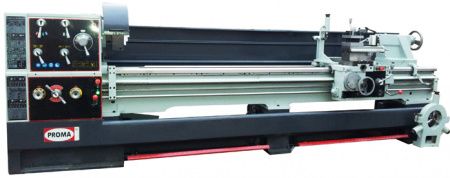

Токарно-винторезный станок Proma SPI-3000S
Токарно-винторезный станок SPI-3000S - универсальный токарный станок, который широко применяется в ремонтных, слесарных, столярных мастерских, на малом и крупном серийном производстве.
На станке SPI-3000S обрабатываются детали с коническими, цилиндрическими, круглыми и фасонными поверхностями. У изделия хорошо продумана система безопасности, состоящая из защитного экрана и защиты, которая препятствует попаданию стружки на рабочую поверхность станка.
Токарно-винторезный станок SPI-3000S оснащен системой СОЖ, ножным тормозом и подсветкой рабочей поверхности.
Виды работ, которые можно проводить на станке SPI-3000S
На универсальном токарном станке SPI-3000S можно осуществлять развертку и сверление отверстий, обрезку торцов, отрезание, накатку рифлений, нарезку резьбы, обтачивание конических, цилиндрических и фасонных поверхностей, притирку и другие виды работ.
Некоторые технические характеристики станка SPI-3000S
- Максимальный диаметр обрабатываемого изделия – 660 мм;
- Количество скоростей – 16;
- Мощность главного двигателя - 7500 Вт;
- Масса станка SPI-3000S - 3710 кг
|
Макс. длина заготовки, мм
|
3000 |
|
Макс. Ø заготовки над станиной, мм
|
660 |
|
Количество скоростей
|
16 |
|
Диапазон скоростей шпинделя, об/мин
|
25-1 600 |
|
Конус шпинделя
|
MT5 |
|
Конус пиноли
|
MT5 |
|
Высота центров, мм
|
330 |
|
Макс. Ø заготовки над направляющими, мм
|
440 |
|
Макс. Ø заготовки в выемке станины, мм
|
900 |
|
Длина выемки в станине, мм
|
250 |
|
Диаметр отверстия шпинделя, мм
|
105 |
|
Диаметр пиноли, мм
|
90 |
|
Ход пиноли, мм
|
235 |
|
Диапазон продольных подач, мм/об
|
0,044~1,48 |
|
Диапазон поперечных подач, мм/об
|
0,022~0,74 |
|
Ход поперечных салазок, мм
|
368 |
|
Ход продольных салазок, мм
|
230 |
|
Шаг метрической резьбы, мм
|
0,45~120 |
|
Шаг дюймовой резьбы, нит/дюйм
|
7/16~80 |
|
Шаг модульной резьбы, мм
|
0,25~60MP |
|
Шаг диаметральной резьбы, DP
|
7/8~160DP |
|
Макс. сечение резца, мм
|
25х25 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
7.5 |
|
Габаритные размеры, мм
|
4710х1230х1600 |
|
Масса, кг
|
3710 |
| 3-х кулачковый патрон – (на станке) | 315мм -1 |
| 4-х кулачковый патрон | 350 или 400мм 1 |
| Планшайба | 450мм — 1 |
| Установочные пальцы | 6 |
| Болты стопорные | 6 |
| Центр не вращающийся | 2 (твердспл и обычный) |
| Центр вращающийся | опция |
| Люнет неподвижный (на станке) | 1 |
| Люнет подвижный (на станке) | 1 |
| Втулка переходная Мк V / Мк VII | 1 |
| Ручка штурвала | 1 |
| Установочные опоры | 6 |
| Установочные болты | 6 |
| Маслёнка | 1 |
| Шестерни метрические (Латунь) | MN 2 — 4 (Z 11, 15, 18, 13) |
| Шестерни сменные метрические | MN 2,25 — 1 (Z 57, 40) |
| Инструмент. | |
| Ключ для крепления заготовки в токарном патроне | 1 |
| Ключ для снятия токарного патрона | 1 |
| Ключ резцедержателя | 1 |
| Ключ рожковый | 8 |
| Ключ радиусный | 1 |
| Отвертка шлицевая | 1 |
| Отвертка крестовая | 1 |
| Ключ торцевой шестигранный | 4 (6,8,10,12) |
| Инструкция по эксплуатации | 1 |
