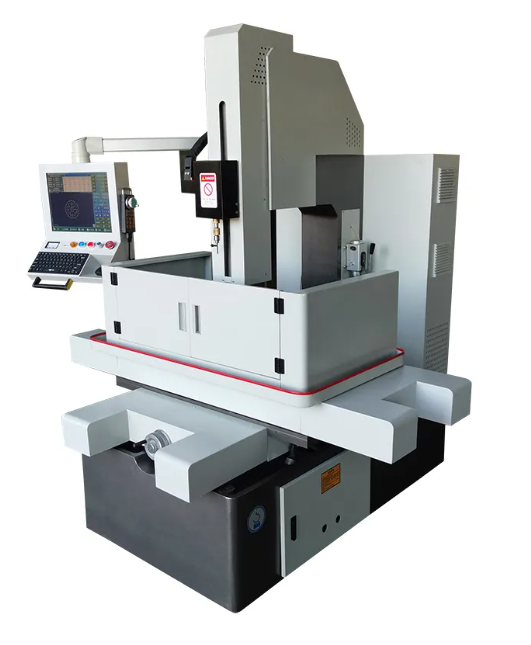

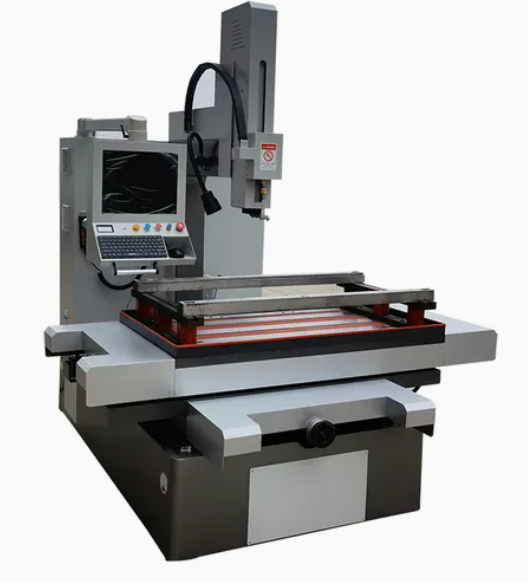

Электроэрозионный сверлильный станок CNC650

Электроэрозионный станок с ЧПУ для сверления малых отверстий

Подходит для обработки небольших глубоких отверстий диаметром от 0,15 до 3 мм в различных проводящих материалах, таких как нержавеющая сталь, закалённая сталь, медь, алюминий и твёрдые сплавы. Станок может обрабатывать поверхности сложной формы, например, наклонные и криволинейные.

В основном используется для обработки небольших и микроотверстий в пресс-формах и резьбовых отверстий, отверстий фильеры для химического волокна и пластин фильеры, групповых отверстий фильтрующей пластины и ситовой пластины, охлаждающих отверстий лопаток выгрузочной машины и корпусов цилиндров, гидравлических и пневматических отверстий для подачи масла и воздуха в корпуса клапанов и т. д.; также может использоваться для травления сломанных сверл и метчиков в заготовке без повреждения исходных отверстий или резьбы.

1. Конструкция станины: коробчатая конструкция с тщательной ребристостью. Каретка и колонна изготовлены из литой стали HT200. Станина толстая, жесткая и не подвержена изменениям.
2. Линейные направляющие: Тайваньские линейные направляющие, конструкция с полным ходом, точность обслуживания повышает долговечность.
3. Прецизионные шарико-винтовые передачи: Трёхосевая система X/Y/Z оснащена прецизионными шарико-винтовыми передачами Dinghan (Тайвань).
4. Двигатели осей X и Y: управляются гибридными серводвигателями, что дополнительно повышает точность обработки, обеспечивает улучшенную защиту от демпфирования, не требует компенсации люфта, предотвращая проскальзывание станка.
5. Двигатель оси Z: Шаговый двигатель (гибридный сервопривод) обеспечивает высокую скорость подъёма и чувствительность. Весь ход занимает всего около 10 секунд, что значительно сокращает время ожидания и повышает эффективность.
6. Ход головки оси W управляется электроприводом. 7. Удобный верстак: Мобильное двухпланочное крепление верстака обеспечивает удобное крепление заготовки и снижает энергопотребление.
8. Рабочий стол: Изготовлен из высокоточного мрамора класса 0.
9. Система смазки: Удобный, безопасный и надежный способ смазки маслом обеспечивает достаточный уровень смазки для механического перемещения, повышает точность станка и продлевает срок его службы.
10. Запатентованная в стране поворотная головка: Интегрированная конструкция мотор-поворотной головки использует шлифовальные диски из карбид-вольфрамовой стали и многочисленные технологии герметизации и водонепроницаемости. Головка соединена с патроном конической втулкой для обеспечения концентричности вращения патрона.
11. Максимальный ход по оси Z составляет 400 мм, за один раз можно зажать электрод длиной 500 мм, что снижает отходы электродной трубки. 12. Система управления Шанхайского университета Цзяотун: использует операционную систему Linux, работает быстро и может обрабатывать большие объемы данных одновременно. Кодированный сигнал реализует управление файлами базы данных процессов ЧПУ, CAD, 3B-кодами и другими проектными файлами.

13. Управляющий хост: (1) Промышленный управляющий компьютер имеет достаточную аппаратную конфигурацию: он эффективно реализуется, программирование и управление могут выполняться в режиме разделения времени; ход обработки может отслеживаться и отображаться в режиме реального времени. (2) Производительность хоста стабильна и может работать непрерывно 365 дней. Он оснащен интерфейсами RS232, USB, сетевым адаптером, клавиатурой и мышью.

14. Промышленный сенсорный дисплей с высоким разрешением и защитой от электромагнитных помех. В процессе обработки он четко отслеживает и отображает ход обработки, полностью устраняя проблемы размытия, дрожания и черного экрана. 15. Схемотехническая система: модульная конструкция, электроприборы для станков, высокочастотный источник питания, система числового программного управления, научная интеграция. Весь станок имеет компактную конструкцию, разумную компоновку, высокую помехозащищенность, высокую надежность, экологичность, энергосбережение и эргономичность, что делает акцент на простоте использования.

16. Импульсный источник питания: высокая производительность, высокая мощность, эффективное достижение высокой эффективности, обработка микроотверстий и эффективная обработка различных типов штампованной стали, алюминия, меди, алюминиевых сплавов, титановых сплавов, твердых сплавов, проводящей керамики и сверхпроводящих теплопроводящих материалов.

17. Электронное управление: все компоненты платы управления системы строго проверены на старение. Полная нагрузка 40ºC, непрерывная 100 часов; ударная нагрузка 50ºC, прерывистая 100 часов.

18. Цифровой высокочастотный преобразователь заменяет традиционный аналоговый высокочастотный преобразователь, что обеспечивает большую точность; выделенный импульсный выходной порт ШИМ, отменяющий переключение на шкале, обеспечивает большую стабильность; Функция плавного пуска высокой частоты, отсутствие заусенцев на обрабатываемой поверхности.
19. Введенная пользователем система информации об обрабатываемых отверстиях сохраняется на носителе данных системы в виде файла, что позволяет пользователю использовать ее многократно, избегая частого ввода данных после выключения питания. Система позволяет сохранять информацию об обрабатываемых отверстиях, а также редактировать и сохранять исходные данные.
20. Для обработки нескольких отверстий система ЧПУ может добавлять информацию об отверстиях двумя способами: (1). Добавлять информацию об отверстиях по одному, что подходит для добавления разрозненных и неравномерно распределенных отверстий. (2). Формула добавляет информацию об отверстиях, что подходит для отверстий с определенными правилами распределения. Информацию об отверстиях можно изменять, добавлять и удалять в любое время в соответствии с требованиями обработки, а последовательность обработки отверстий можно корректировать.
