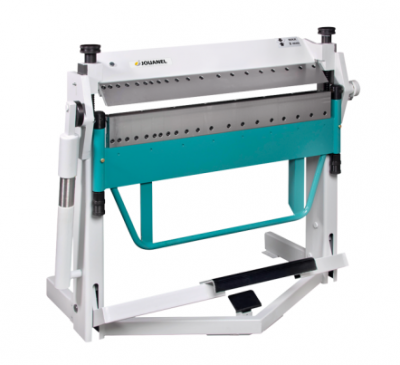

Сегментный листогиб Jouanel HS3S
Сегментный листогиб HS2S предназначен для гибки сложных изделий с непараллельными гибами: фасадные кассеты, лотки, коробки, кожухи, электрощитков, кондиционеров, вентиляторов, фасадных панелей, электрошкафов и пр. Данный листогиб прост и удобен в использовании, оснащен сегментированными балками. Регулировка усилия прижима и положения гибочной балки производится простым поворотом рукоятки прижимной балки. Прижимная и гибочная балки оснащены износостойкими пружинными компенсаторами. На листогибе реализован ножной привод подъема прижимной балки. Это освобождает обе руки оператора и позволяет быстрее и точнее разместить заготовки в станке.
Прижимная и гибочнная балки листогиба HS3S оснащены сегментированными ножами. На каждой балке расположено по 11 сегментов различной ширины. Сегменты крепятся в паз монтажной шины и фиксируются винтами под шестигранник. В случае необходимости сегменты легко и быстро могут быть сняты или передвинуты. С одной из сторон гибочной балки установлен ограничитель угла поворота гибочной балки, позволяющий совершать гиб на установленный угол без дополнительных замеров заготовки.
Прижимная и гибочная балки оснащены износостойкими пружинными компенсаторами
Размеры сегментов: 25, 30, 35, 40, 45, 50, 75, 100, 150, 200, 270.
? сталь 400 Н/мм2/алюминий 250 Н/мм2
Макс. толщина листа, мм
|
1.5 |
Макс. ширина листа, мм
|
1270 |
Макс. угол загиба, град
|
135 |
Масса, кг
|
310 |
