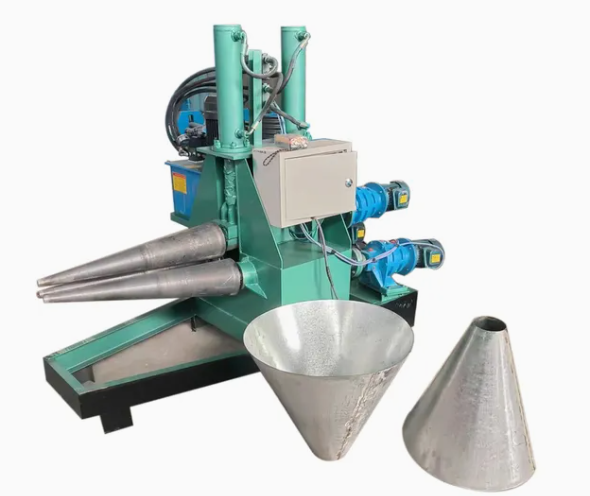

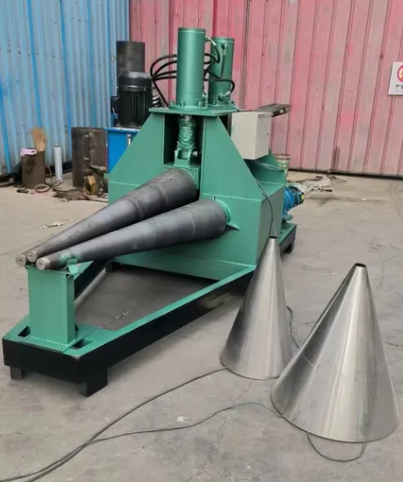

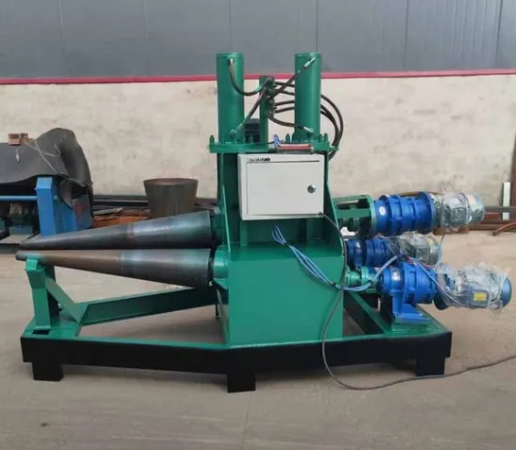

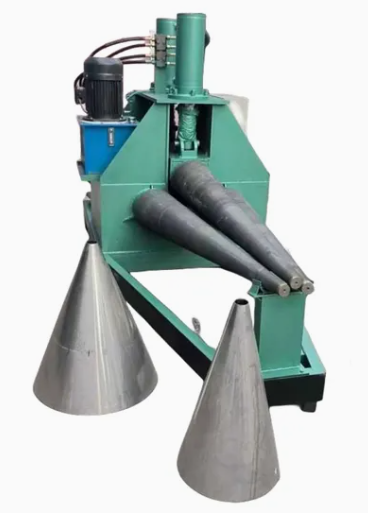

Станок для изготовления конуса M-500
Новинки
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Рабочий процесс конусного прокатного стана состоит из трех основных этапов:
На первом этапе заготовка подается на три ролика. Один ролик расположен над заготовкой (верхний ролик), а два других — под заготовкой (нижние ролики). Это трехвалковый листопрокатный стан.
На втором этапе происходит перемещение валов роликов: сначала верхний ролик опускается вниз, а нижний или боковой ролик остается неподвижным; затем нижний или боковой ролик поднимается вверх, а верхний ролик остается неподвижным.
При опускании верхний ролик цилиндрической заготовки параллелен нижнему ролику, а конус конической заготовки наклоняется относительно нижнего ролика.
На третьем этапе заготовка поворачивается в обратном направлении за счет реверсивного движения роликов, при этом величина опускания верхнего ролика остается неизменной, так что каждая образующая заготовки имеет одинаковую кривизну или распределение кривизны, превращаясь в цилиндр и конус.
На первом этапе заготовка подается на три ролика. Один ролик расположен над заготовкой (верхний ролик), а два других — под заготовкой (нижние ролики). Это трехвалковый листопрокатный стан.
На втором этапе происходит перемещение валов роликов: сначала верхний ролик опускается вниз, а нижний или боковой ролик остается неподвижным; затем нижний или боковой ролик поднимается вверх, а верхний ролик остается неподвижным.
При опускании верхний ролик цилиндрической заготовки параллелен нижнему ролику, а конус конической заготовки наклоняется относительно нижнего ролика.
На третьем этапе заготовка поворачивается в обратном направлении за счет реверсивного движения роликов, при этом величина опускания верхнего ролика остается неизменной, так что каждая образующая заготовки имеет одинаковую кривизну или распределение кривизны, превращаясь в цилиндр и конус.
Характеристики
|
Макс. длина заготовки, мм
|
500 |
|
Макс. толщина заготовки, мм
|
3 |
|
Мощность двигателей, кВт
|
3*0.75 |
|
Габаритные размеры, мм
|
1900x1500x1520 |
|
Масса, кг
|
800 |
