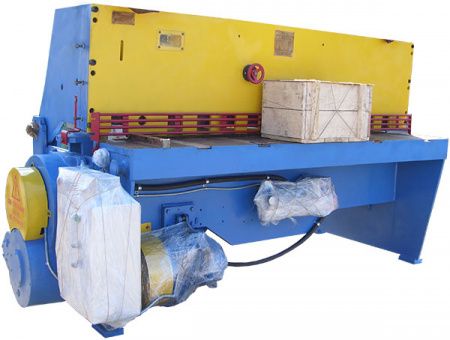

Пневматическая гильотина ПСМ НА3218
Описание
Механические (электромеханические) гильотинные ножницы НА3218 - промышленное оборудование, предназначенное для прямой резки листового или полосового металла (стали, изделий из цветных металлов или сплавов).
Механические (электромеханические) гильотинные ножницы НА3218 предназначены для прямолинейной резки листового и полосового материалов.
Гильотина применяется в заготовительных цехах машиностроительных предприятий. На ножницах НА3218 возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей.
Механические (электромеханические) гильотинные ножницы НА3218 предназначены для прямолинейной резки листового и полосового материалов.
Гильотина применяется в заготовительных цехах машиностроительных предприятий. На ножницах НА3218 возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей.
Станина НА3218 сборная с неподвижным столом, на котором закреплен комплект ножей. Ножевая балка перемещается по боковым роликовым опорам, а в передней части по двум плоским направляющим.
Разрезаемый лист в момент реза прижимается к столу гидравлическими прижимами. Управление ножницами кнопочное и педальное. Режим работы: наладочный, одиночные и непрерывные хода. Ножницы гильотинные моделей НА3218 являются основными технологическими единицами комплекса оборудования для резки листа АКНА3218. В состав комплекса также входят устройство подающее модели УП11, тележка откатная модели Т6.
Характеристики
Тип привода
|
пневматический |
Макс. ширина заготовки, мм
|
2000 |
Высота рабочего стола, мм
|
800 |
Макс. толщина заготовки, мм
|
6.3 |
Длина листа отрезанного с упором, мм
|
630 |
Частота ходов ножа, об/мин
|
60/25 |
Угол наклона подвижного ножа, град
|
1°30' |
Напряжение питания, В
|
3x380 |
Потребляемая мощность, кВт
|
8.5 |
Габаритные размеры, мм
|
27800/1600/1620 |
Масса, кг
|
4250 |
