Станок для намотки кабеля в бухту МНК 0,5-50ПМ

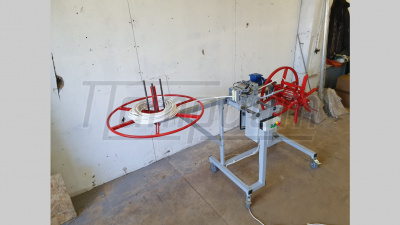

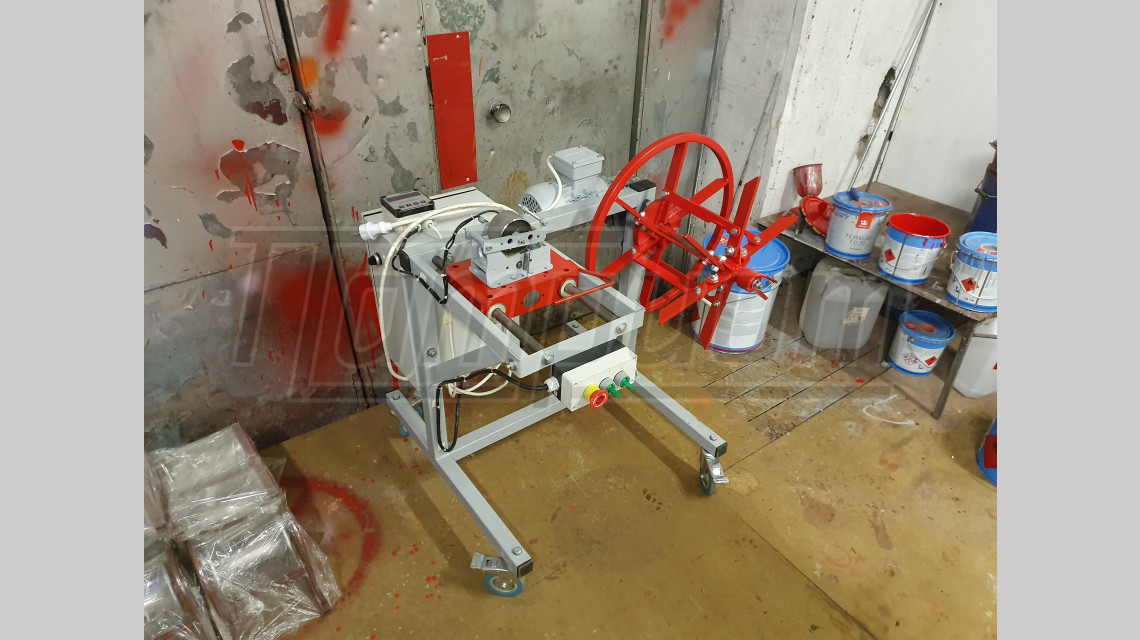

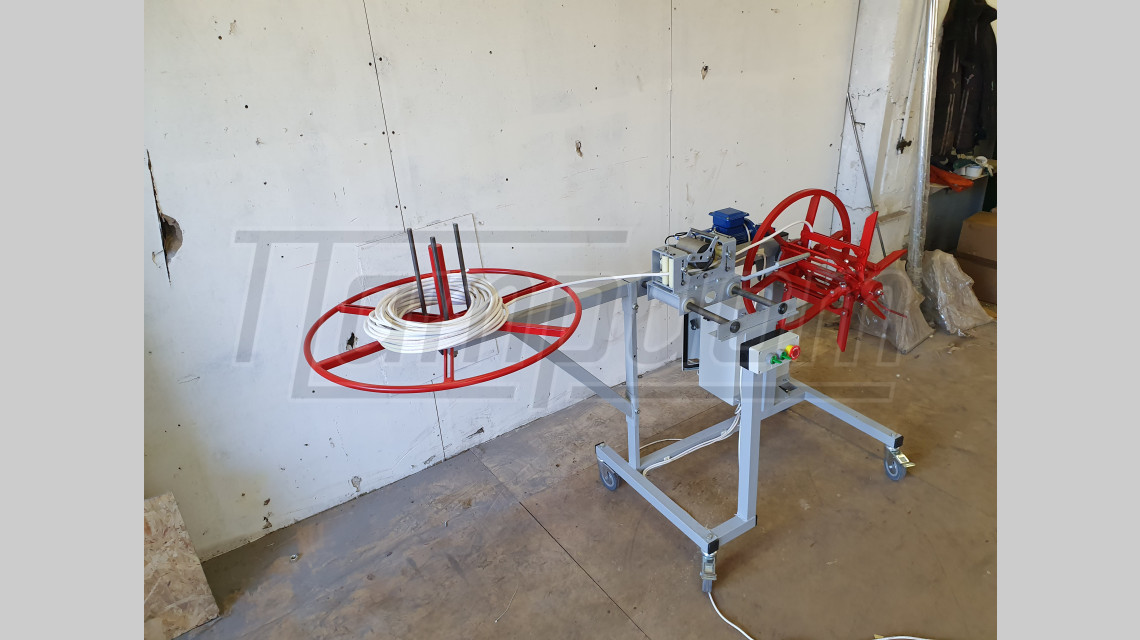

Станок МНК 0,5-50ПМ - приводной мобильный бухтовщик малого класса.

Устройство перемотки кабеля МНК 0,5-50ПМ позволяет производить мерные отмотки кабельно-проводниковой продукции (кабеля, провода), троса, стального каната и прочих длинномерных материалов в бухты диаметром до 500 мм и массой до 50 кг.

Благодаря наличию колёсных опор с тормозными механизмами, станок легко перемещать по территории склада или к месту проведения отмотки.

Ручной раскладчик кабеля обеспечивает возможность равномерной раскладки материала по ширине технологического барабана, позволяя формировать бухты (мотки) с хорошей плотностью намотки и отличным товарным видом.

В стандартном исполнении станок МПК 0,5-50ПМ комплектуется измерителем длины МИД 40 Патриот и позволяет производить мерную отмотку и перемотку материала диаметром 1-40 мм. По желанию заказчика измеритель длины МИД 40 Патриот может быть заменен на измерители МИД 20 Патриот или МИД 70М Патриот.

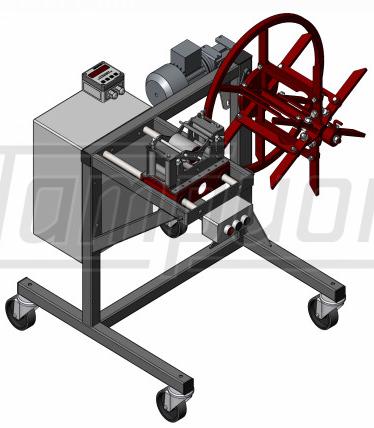

Станок МНК 0,5-50ПМ состоит из следующих основных узлов: сварная рама на колёсных опорах, складной технологический барабан, электропривод на базе червячного мотор-редуктора с управлением от преобразователя частоты, ручной раскладочный механизм и измеритель длины МИД 40 Патриот.

Порядок проведения отмотки с помощью устройства перемотки кабеля МНК 0,5-50ПМ Патриот: отматываемы материал пропускается через механическую часть измерителя длины МИД 40 Патриот, установленную на каретке ручного раскладчика и фиксируется на складном технологическом барабане, с помощью кнопок, расположенных на пульте управления, запускается привод станка и выставляется скорость отмотки. По достижению заданной длины отмотки привод останавливается (с помощью кнопки "Стоп" или самостоятельно при задании длины на счётчике), материал отрезается. Снятие материала происходит путём складывания технологического барабана.
